Absorptionen (lokal/global)

In der Tabelle Absorptionen können Schallabsorptionsspektren eingegeben und verwaltet werden. Neue Zeilen werden über das Kontextmenü der Tabelle erzeugt. Ein Doppelklick in eine Tabellenzeile öffnet den Dialog Absorptionsspektrum.

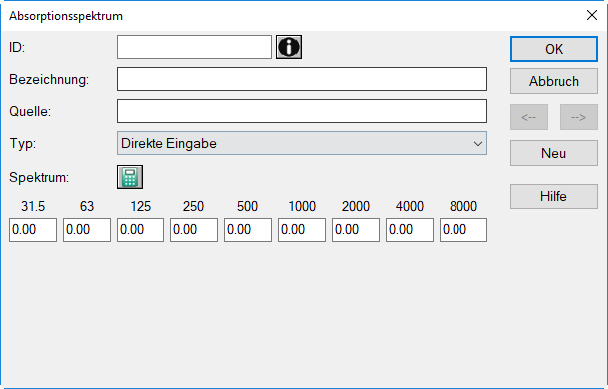

Dialog Absorptionsspektrum, Typ „Direkte Eingabe“

In diesem Dialog können Absorptionsspektren direkt eingeben werden oder nach Auswahl eines Produktes aus der Produktdatenbank (siehe Produktbibliothek (lokal/global)) erzeugt werden. Im Listenfeld stehen folgende Spektrumstypen zur Verfügung:

  • Direkte Eingabe: Das Absorptionsspektrum in Oktavbandbreite kann unmittelbar eingegeben werden.

Für alle weiteren Typen erfolgt die Umrechnung in Oktavbandbreite - falls ein Eingabespektrum in Terzbandbreite aus der Produktbibliothek referenziert wird - durch arithmetische Mittelung der Terzwerte innerhalb jeder Oktave.

  • Absorption aus Produkt (Alpha_S): Ein in Terzbandbreite in die Produktbibliothek eingegebenes Absorptionsspektrum wird durch arithmetische Mittelung in ein Oktavspektrum umgerechnet. Beim Typ „Absorption aus Produkt“ wird, falls der Oktav-Absorptionsgrad bei 8000 Hz fehlt, dieser gleich dem Oktavwert bei 4000 Hz gesetzt (siehe Hinweis im Memofeld des Absorptionsspektrums).

    \(\alpha_{Okt}=\frac{1}{3}(\alpha_{Terz1}+\alpha_{Terz2}+\alpha_{Terz3})\)

  • Einzelobjekt aus Produkt (A_Obj): Die äquivalente Absorptionsfläche eines Einzelobjekts aus der Produktbibliothek wird mit der Objektoberfläche S_Obj (m²) in ein Absorptionsgrad-Spektrum umgerechnet:Die Objektoberfläche S_Obj entspricht in CadnaR die dem Schallfeld ausgesetzte Oberfläche der modellierungs-abhängigen vereinfachten Ersatzgeometrie. Im einfachsten Fall ist dies die Oberfläche eines CadnaR-Objekts. Bei komplexeren Objekten (z.B. Stuhl) ist dies jedoch nicht zwingend der Fall (z.B. Objektoberfläche-Stuhl = Summe Sitz- und Lehnenfläche).

    \(\alpha_{Obj}=\frac{A_{Obj}}{S_{Obj}}\)

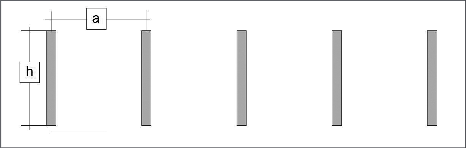

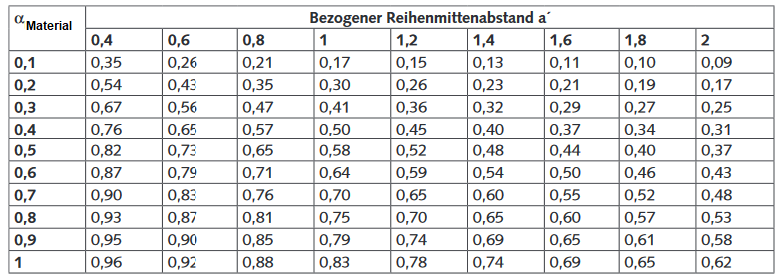

  • Kulisse als Einzelelement (Alpha_S): Diese Option bezieht sich auf Absorptionsgradspektren von Kulissen oder sonstigen Objekten in geringem Abstand voneinander, in einer gegebenen Anordnung und mit reflektierenden Rahmen nach ISO 354. In diesem Fall liegt kein diffuses Schallfeld zwischen den Objekten oder zwischen Rahmen und Objekt vor. Bei raumseitig anliegendem diffusen Schallfeld wird der Absorptionsgrad αMaterial des Baffelmaterials mit Hilfe nachfolgender Tabelle bestimmt. Die Tabelle enthält die nach ISO 354 gemessenen Absorptionsgrade bei gegebenem bezogenen Reihenmittenabstand a‘, siehe nachstehende Tabelle. (siehe Literatur). Hierbei ist der bezogene Reihenmittenabstand a‘=a/h (Kulissenabstand/Kulissenhöhe), siehe nachstehende Abbildung. Diese Art der Modellierung als Einzelelemente hat den Vorteil, dass die volle Flexibilität hinsichtlich der Anordnung der Kulissen, auch verschiedene Abhängehöhen und Aussparungen (z.B. bei hohen Maschinen oder Anlagen) möglich sind. Nachteilig ist in diesem Fall - gegenüber dem Typ „Kulisse als abgehängte Platte“, siehe unten - der höhere Modellieraufwand durch Positionieren der einzelnen Elemente.

  • Kulisse als abgehängte Platte (Alpha_S): Auch diese Option bezieht sich auf Absorptionsgradspektren von Kulissen-Anordnungen o.ä., die mit reflektierenden Rahmen nach ISO 354 vermessen wurden. In der Modellierung wird eine abgehängte Platte verwendet, deren Absorptionsgrad zu bestimmen ist. Diese Ersatzmodellierung ist nur bei einer vollflächigen Kulissen-Installation in konstanter Abhängehöhe anwendbar.Der Absorptionsgrad αPlatte der in Höhe der Kulissenunterkante angebrachten Platte ergibt sich in diesem Fall aus dem in die Produktbibliothek eingegebenes Absorptionsspektrum αS,ISO zu \(\alpha_{Platte}=1-\sqrt{1-\alpha_{S,ISO}}\) und der Transmissionsgrad der Ersatzplatte zu \(\tau=1-\alpha_{Platte}\). Neben der Berechnung des Absorptionsgrad-Spektrums αPlatte wird auch der Transmissionsgrad automatisch zugewiesen.

Dialogoptionen

  • ID, Info-Fenster, Bezeichnung: siehe Gemeinsame Eingabedaten
  • Quelle: Beschreibung der Datensatzherkunft
  • Typ: Spektrumstyp (siehe oben)
  • Taschenrechner-Symbol : Über diese Symbol kann das vorhandene Spektrum verändert werden (siehe Streugrade (lokal/global), Dialog „Spektrum verändern“).
  • Spektrum 31.5 bis 8000 Hz: Geben Sie hier den Schallabsorptionsgrad im jeweiligen Oktavband ein. Beachten Sie dabei, das der Wert 0 nicht gleichbedeutend mit "keine Eingabe" ist. Daher ist bei nicht vorhandenen Daten in einem Band das Leerzeichen zu verwenden oder das Feld bleibt leer.

Hinweis

Fehlt ein Wert in einem Oktav-Frequenzband des eingestellten Frequenzbereichs bei einer in die Rechnung einbezogenen Quelle, so erfolgt eine Meldung, die auf die Unvollständigkeit des Spektrums hinweist. Wird die Meldung ignoriert (Schaltfläche "Weiter"), so ist der Ergebnispegel für dieses Frequenzband im Dialog Immissionspunkt ungültig ("-99 dB").

  • S_Obj (m²) - nur bei Typ „Einzelobjekt aus Produkt (A_Obj)“: Fläche des Objekts

  • Auswahl Produkt : Klicken Sie auf das Dateiauswahlsymbol, um ein Produkt aus der lokalen oder der globalen Produktbibliothek auszuwählen. Nach Auswahl des Spektrums wird dessen ID in das Feld übernommen.

    • Auswahl aus der lokalen Produktbibliothek: durch Klick auf das Dateiauswahlsymbol
    • Auswahl aus der globalen Produktbibliothek: durch Klick auf das Dateiauswahlsymbol bei gedrückter SHIFT-Taste

  • Pfeiltasten <-|->: zum Wechseln in den vorigen/nächsten Datensatz

  • Schaltfläche "Neu": erzeugt eine neue Datensatz-Zeile in der Tabelle unterhalb der aktuellen Datensatzes

Spektrenwerte aus der Zwischenablage einfügen

Spektrenwerte aus der Zwischenablage, die durch Tabulator-Marken getrennt sind, können eingefügt werden. Platzieren Sie dazu den Cursor in das Feld, das den ersten Werte aufnehmen soll und drücken Sie die Tastenkombination STRG+V oder wählen Sie den Befehl Einfügen aus dem Kontextmenü.

Nutzer-definierte Luftabsorption verwenden

Es kann eine abweichende Luftabsorption festgelegt werden. Legen Sie dazu in der lokalen Absorptions-Bibliothek ein Spektrum mit dem ID „SYS_ATM_ABSORB“ an und geben Sie die Werten in dB/km. Diese Werte werden dann solange verwendet, bis dieses Bibliothekseintrag gelöscht oder dessen ID umbenannt wurde.

Literatur

  • Probst, W.: Die Schallabsorption von Kulissendecken, ZfL Bd. 3 (2008) Nr. 2, S.79-84.
