Hindernisquader

Der Hindernisquader in CadnaR ist ein ist ein abschirmendes Objekt.

Zu den Eingabemöglichkeiten mit Hilfe der Maus siehe Objekte eingeben.

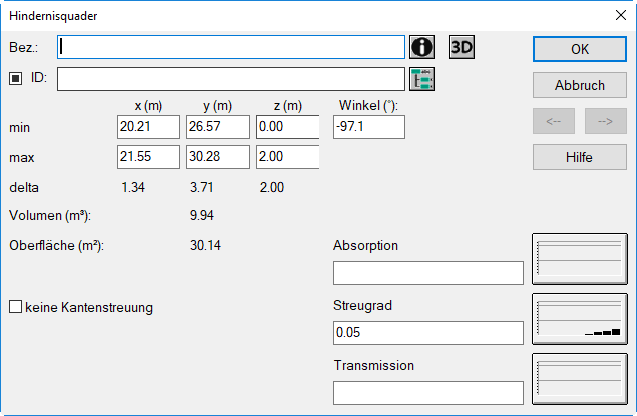

Dialog Hindernisquader

Dialogoptionen

• Bezeichnung, ID, ObjectTree, Info-Fenster siehe Gemeinsame Eingabedaten
• Geometriedaten:
  • min (x,y,z): Koordinaten der linken unteren Ecke des nicht-gedrehten Hindernisquaders
  • max (x,y,z): Koordinaten der rechten oberen Ecke des nicht-gedrehten Hindernisquaders
  • Winkel: Drehwinkel des ersten Teilstücks mit der +x-Achse (0°)
  • delta: Differenz max (x,y,z) - min (x,y,z)
  • Oberfläche in m²/Volumen in m³
• Schaltflächen "Absorption / Streugrad / Transmission“: siehe Gemeinsame Eingabedaten - Hindernisse,
• Option "keine Kantenstreuung" sowie Schaltfläche „3D“: siehe Gemeinsame Eingabedaten - Hindernisse.
