Sonstiges

Dezimaltrennzeichen

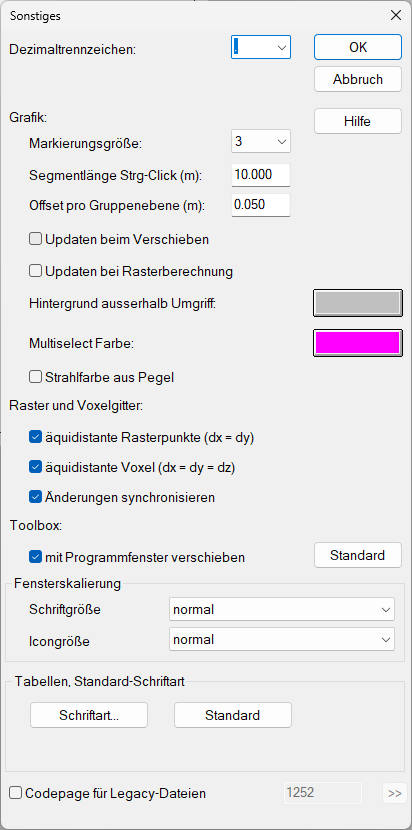

Hiermit wird der Punkt oder das Komma eingestellt, der/das in Editierfeldern oder in Tabellenzellen verwendet wird. Beachten Sie, dass in Feldern, die Formeln und Operatoren verwenden, als Dezimaltrennzeichen der Punkt zu verwenden ist.

Grafik

• Markierungsgröße: Diese Wert bestimmt die Größe der Markierungspunkte eines Objektes.

• Segmentlänge: Bei Eingabe von Linienobjekten mit der Maus kann mit gedrückter STRG-Taste die Eingabe von gleich großen vordefinierten Segmenten erzwungen werden. Geben Sie eine gewünschte Länge (m) ein. Der Vorgabewert ist 10 m.

• Offset pro Gruppenebene (Standard: 0 m): Dieser Wert legt den Abstand des Gruppenrahmens je Gruppenebene vom äußeren Objektrahmen fest. Sind - zum Beispiel - zwei Gruppenebenen vorhanden, so hat ein Offset von 1 m zur Folge, dass der äußere Gruppenrahmen 2 m horizontal und vertikal von den äußeren Objektkoordinaten entfernt gezeichnet wird. Bei einem Offset von 0 (Null) resultiert kein Überstand.

• Updaten beim Verschieben: Klicken Sie im Hauptfenster von CadnaR auf eine weiße Fläche und halten Sie dabei die linke Maustaste gedrückt, erscheint eine Hand am Bildschirm. In diesem Modus können Sie die Grafik beliebig am Bildschirm innerhalb des eingestellten Umgriffs verschieben. Mit aktivierter Option "Updaten beim Verschieben" wird die Grafik während des Verschiebens ständig neu aufgebaut, ansonsten erst nach dem Loslassen der Maustaste.
• Updaten bei Rasterberechnung: Bei aktiver Option wird während der Rechnung das Farbraster für die bereits berechneten Flächen kontinuierlich angezeigt.
• Hintergrund außerhalb Umgriff: Für die Fläche, die nicht zum Umgriff (Raumgrundfläche) gehört, kann eine Farbe gewählt werden. Über den Farbschalter wird die gewünschte Farbe ausgewählt.
• Multiselect Farbe: Die Objektfarbe für die mit einer Multiselection ausgewählten Objekte kann gewählt werden. Über den Farbschalter wird die gewünschte Farbe ausgewählt.

Strahlfarbe aus Pegel

Diese Option ist standardmäßig aktiviert. In diesem Fall ergibt sich die Farbe der Schallstrahlen in der Planansicht und in der 3D-Ansicht (siehe 3D-Ansicht) auf Basis des Teilpegels unter Verwendung der im Dialog Raster|Darstellung festgelegten Farbklassen (siehe Rasterdarstellung).

Ist diese Option deaktiviert, so bestimmt die Strahlordnung die Farbe des jeweiligen Strahls. Die im Dialog Raster|Darstellung festgelegten Farbklassen werden den Reflexionsordnungen zugeordnet gemäß:

1. Farbklasse (oberste Klasse): Farbe für Direktstrahlen, und
2. bis 12. Farbklasse: Farben für Strahlen von 1. bis 11.Ordnung.

Die Farbzuordnung beginnt für Strahlen oberhalb der 12.Ordnung wieder mit der obersten Farbklasse.

Raster und Voxelgitter

• äquidistante Rasterpunkte (dx = dy), standardmäßig Ein: Standardmäßig sind die Abstände des Raster in x- und y-Richtung gleich. In diesem Fall kann im Dialog Immissionspunktraster (siehe Spezifikation) nur der Abstand dx (m) eingegeben werden.
• äquidistante Voxel (dx = dy = dz), standardmäßig Ein: Standardmäßig sind die Abstände des Voxelgitters sind in x-, y- und z-Richtung gleich. In diesem Fall kann im Dialog Voxelgitter (siehe Menü Voxelgitter) nur der Abstand dx (m) eingegeben werden.
• Änderungen synchronisieren (standardmäßig Ein): Standardmäßig führt eine Änderung des Abstands dx (m) für Rasterpunkte zu einer synchronen Änderung für das Voxelgitter, und umgekehrt.

Toolbox

mit Programmfenster verschieben (standardmäßig Ein): In diesem Fall wird der Werkzeugkasten (Toolbox) gleichzeitig mit Programmfenster verschoben, ansonsten nicht.

Fensterskalierung

Für die Schriftgröße in Menüs und Dialogen stehen folgende Optionen zur Verfügung:

• kleiner
• normal
• größer

Diese Einstellung bezieht sich auf alle Dialoge außer den Systemmenüs.

Für die Icongröße auf der Symbolleiste und im Werkzeugkasten stehen folgende Optionen zur Verfügung

• kleiner
• normal
• größer

Änderungen werden unmittelbar aktiv, erfordern also keinen Neustart von CadnaR.

Tabellen, Standard-Schriftart

Schriftarten und -größen für Objekttabellen und Bibliothekstabellen können nach Anklicken der Schaltfläche "Schriftart" eingestellt werden. Die Schaltfläche "Standard" setzt sie auf die Standardwerte zurück.

Codepage für Legacy-Dateien

Für weitere Information, siehe Umstellung auf UTF-8.
