Symbol
Mit diesem Objekt können unterschiedliche Symbole in die Grafikdarstellung eingefügt und ggf. durch Angabe eines Winkels gedreht werden. Zudem können 3D-Symbole eingefügt werden (siehe Lokale/globale Bibliotheken), die innerhalb der 3D-Spezialansicht angezeigt werden (siehe 3D-Ansicht).

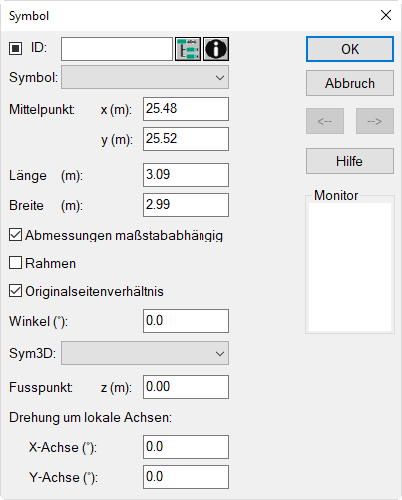

Nach Auswahl des Objekts „Symbol“ aus dem CadnaR-Werkzeugkasten und einem Klick in das Hauptfenster (alternative Eingabe: Aufziehen eines Rahmens bei gedrückter linker Maustaste) erscheint ein gestrichelter Rahmen. Nach Doppelklick auf diesen Rahmen wird der Dialog Symbol geöffnet.
Dialogoptionen
Mark, ID, ObjectTree, INFO
siehe Gemeinsame Eingabedaten
Listenfeld „Symbol“
Aus dem Listenfeld „Symbol“ sind die vordefinierten (siehe unten) und die Nutzer-definierten Symbole auswählbar. Im Monitor wird eine Vorschau des gewählten Symbols angezeigt.
Hinweis
Beachten Sie, dass die Zuweisung eines Symbols auf Basis der sprachabhängigen Symbolbezeichnung erfolgt. Daher ist bei Änderung der Spracheinstellung eine getroffene Symbolauswahl u.U. nicht mehr vorhanden (z.B. bei Verwendung der Passermarke). Wählen Sie ist nach einer Sprachumschaltung die Symbole über dieses Listenfeld neu aus.
Mittelpunkt/Länge/Breite
Geometriedaten des Symbols
Abmessungen maßstababhängig
Ist diese Option aktiviert, so wird die Größe des Symbols in der Bildschirmdarstellung mit dem gewählten Maßstab geändert.
Rahmen
Rahmen um Symbol ein-/ausschalten
Originalseitenverhältnis
Ist die Option „Originalseitenverhältnis“ aktiviert, wird das Seitenverhältnis des Symbols beim Vergrößern oder Verkleinern des Rahmens beibehalten.
Winkel (°)
Drehwinkel gegenüber Nord (=0°), entgegen dem Uhrzeigersinn positiv
Optionen für 3D-Symbole
Im unteren Teil des Dialogs Symbol stehen Optionen zur Verfügung, die sich nur auf 3D-Symbole beziehen.
Listenfeld „Sym 3D“
Falls 3D-Symbole in der lokalen Symbol 3D-Bibliothek vorhanden sind (siehe Menü Tabellen|Bibliotheken (lokal), Symbolbibliothek 3D, siehe Lokale/globale Bibliotheken), werden deren Bezeichnungen in diesem Listenfeld angezeigt.
Fußpunkt z (m)
Geben Sie hier die Höhe des 3D-Symbols über dem Raumboden ein. Standardmäßig ist eine Relativhöhe von z =0 m festgelegt.
Drehung um lokale Achsen
Mit diesen Optionen kann das 3D-Symbol um die lokale x- oder y-Achse gedreht dargestellt werden. Damit können 3D-Symbole, die mit orthogonalen Objektgeometrien importiert wurden, in der 3D-Ansicht um die x- bzw. y-Achse gedreht angezeigt werden.
Globale Darstellung
Die globale Darstellung von Symbolen (für „Linie“ und „Füllung“) werden im Menü Eigenschaften|Darstellung festgelegt (siehe Darstellung). Die Option „Füllung“ ist nicht für alle Arten von Symbolen verfügbar.
Standard-Symbole
Standardmäßig sind folgende Symbole verfügbar:
 |
 |
 |
| Nordpfeil 1 | Nordpfeil 2 | Nordpfeil 3 |
 |
 |
 |
| Kreis | Kreuz | Passermarke |
 |
 |
 |
| Legende: Raster | Legende: Objekte | Massstabsleiste 1-4 |
Nutzerdefinierte Symbole
Es können auch eigene Symbole erstellt werden. Diese werden in der Symbolbibliothek verwaltet und stehen dann auch in der obigen Auswahlliste zur Verfügung (siehe Lokale/globale Bibliotheken).
Einfügen von Bitmaps über die Zwischenablage
Bitmaps, die in die Windows-Zwischenablage kopiert wurden, können in die Grafik von CadnaR mittels der Tastenkombination STRG+V eingefügt werden. Die so eingefügten Bitmaps werden als Symbol-Objekte gespeichert.
