Maschine bauen

Der Befehl Maschine bauen steht im Kontextmenü von (nicht selbst- schneidenden) Flächenquellen zur Verfügung. Beispielsweise auf Grundlage eines Lageplans wird zunächst der Maschinengrundriss als Flächenquelle eingegeben, anschließend kann durch diesen Kontextmenübefehl eine Maschine aus Hindernisobjekten (Schirme und Polymesh) und Quellen (Flächenquelle für die Abstrahlung nach oben bzw. vertikalen Flächenquellen vor den Schirmen) automatisiert erzeugt werden (statt die einzelnen Elemente durch direkte Eingabe, Kopieren bzw. „Paralleles Objekt“ oder „Umwandeln in“ zu generieren).

Erzeugt werden:

• Seitenwand der Maschine, Schirm:

  • xy-Koordinaten des Schirmpolygons identisch xy-Koordinaten der Flächenquelle
  • Oberkante zmax entspricht der in den Dialogoptionen angebbaren Höhe
  • Unterkante zmin = 0

• „Deckel“ der Maschine: PolyMesh

  • xy-Koordinaten des PolyMeshpolygons identisch mit xy-Koordinaten der Flächenquelle
  • z-Koordinate jedes PolyMeshpolygonpunkts entspricht der in den Dialogoptionen angebbarer Höhe

• Seitliche Emission, vertikale Flächenquellen:

  • Oberkante zmax und Unterkante zmin wie Schirm
  • xy-Koordinaten relativ zum Schirm um in den Dialogoptionen eingebbaren Offset nach außen verschoben
  • eine vert. Flächenquelle je Schirmsegment (option max. Länge siehe unten)

• Emission oben, Flächenquelle:

  • xy-Koordinaten relativ zum Polymesh um in den Dialogoptionen eingebbaren Offset nach innen verschoben
  • z-Koordinate entspricht der in den Dialogoptionen angebbarer Höhe plus Offset, d.h. die Flächenquelle befindet sich im Offset-Abstand über dem Polymesh

Zusätzliche Hinweise:

• die Bezeichnung und ID der ursprünglichen Flächenquelle werden für alle erzeugten Objekte übernommen.
• Die Schallleistung der ursprünglichen Flächenquelle wird bleibt bei dieser Kontextmenüaktion erhalten und wird gleichmäßig auf die erzeugten Flächenquellen verteilt.
• Das Emissionspektrum (Attribut TEMI) der ursprünglichen Flächenquelle wird für alle erzeugten Flächenquellen übernommen. Die Option „Spektrum auf Lwa/Lwa“ normieren“ ist für die erzeugten Quellen stets aktiviert.

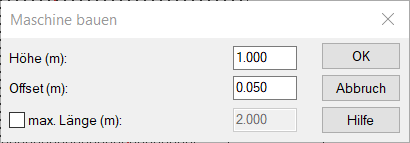

Dialogoptionen

Höhe(m)

Höhe bzw. Oberkante der zur Maschine gehörigen Objekte, mehr Details siehe oben.

Offset(m)

Abstand der abstrahlenden Flächen vor den Hindernisobjekten, mehr Details siehe oben.

Option max. Länge (m)

Möglichkeit die zu erzeugenden vertikalen Flächenquellen weiter zu unterteilen, so dass die Kantenlänge den angegebenen Zahlenwert nicht überschreitet.

Beispiel

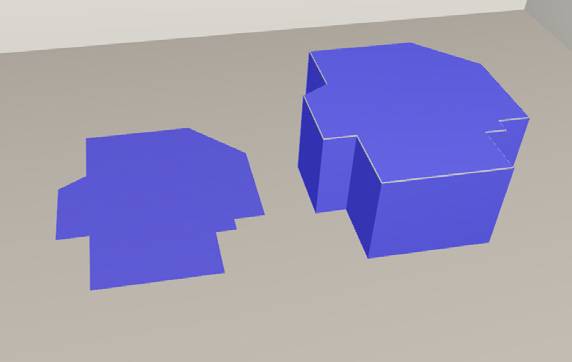

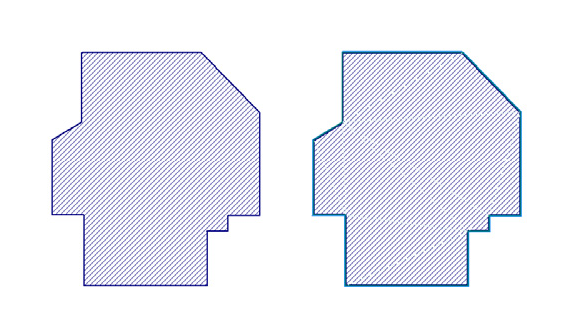

2D Ansicht der Flächenquelle links und der daraus erzeugten Maschine rechts	3D Ansicht der Flächenquelle links und der daraus erzeugten Maschine rechts
