STI-Matrix berechnen / auswerten

STI-Matrix berechnen

Die STI-Matrix dient zur Bestimmung der Sprachverständlichkeit zwischen allen Paarungen Sprecher-Zuhörer in einem Raum. Dieses Verfahren ist wesentlich besser geeignet als die bisherige Bestimmung des Sprachpegels und des STI entlang festgelegter Pfade, um die zu erwartende raumakustische Qualität im Planungsfall zu beurteilen.

Beispiel

Pfad: Dateien\Handbuch\ Kap 9_3

Die Vorgehensweise zur Erstellung der notwendigen Datenstruktur wird ein nebenstehendem Dokument im Detail erläutert.

Nach Abschluss der vorbereitenden Maßnahmen des CadnaR-Modells wird die Berechnung der STI-Matrix mit diesem Befehl im Menü Extras ausgelöst.

Die Berechnung kann je nach Größe des Modells, der Anzahl der Arbeitsplätze und der verfügbaren Rechenleistung einige Zeit in Anspruch nehmen. Die erzeugten CadnaR-Dateien dürfen nicht editiert, umbenannt, verschoben oder gelöscht werden.

STI-Matrix auswerten

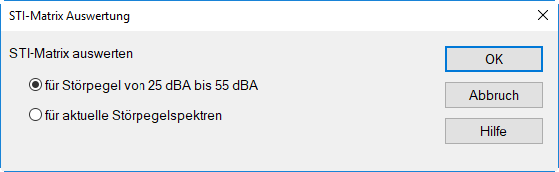

Über diesen Befehl im Menü Extras wird die Auswertung der STI-Matrix-Berechnungen ausgelöst.

Vor der Auswertung ist anzugeben, ob A-bewertete Störpegel von 25 dB(A) bis 55 dB(A) in 1 dB Schritten berücksichtigt oder das eingegebene Störpegelspektrum (siehe Registerkarte „RIA-Auswertung“) verwendet werden soll. Bei Auswahl „für Störpegel von 25 dBA bis 55 dBA“ wird das vorhandene Störpegel-Spektrum auf einen Summenpegel von 0 dB normiert verwendet, um die Oktavpegel zu erzeugen.

Die weitere Vorgehensweise bei der Auswertung ist auch in oben genanntem Dokument erläutert.
