Gemeinsame Eingabedaten - Hindernisse

Schaltflächen „Absorption/Streuung/Transmission“ für Hindernisse

Klicken Sie auf eine dieser Schaltflächen, um ein Spektrum für den Absorptionsgrad/die äquivalente Absorptionsfläche, den Streugrad- bzw. den Transmissionsgrad/das Schalldämmmaß aus den lokalen oder globalen Biblio-theken auszuwählen und zuzuweisen:

Auswahl aus der lokalen Bibliothek: durch Klick auf das Dateiauswahlsymbol
Auswahl aus der globalen Bibliothek: durch Klick auf das Dateiauswahlsymbol bei gedrückter SHIFT-Taste

Alternativ kann auch ein Zahlenwert eingegeben werden. In diesem Fall wird der Wert für alle Oktaven verwendet.

Hinweis

Der Streugrad und der Transmissionsgrad (bzw. das Schalldämmmaß) werden nur bei Berechnungen mit dem Teilchenmodell verwendet. Zudem sind diese relevant für den Energieanteil des Teilchenmodells bei Berechnungen nach dem Hybridmodell („Spiegelquellen --> Teilchen“).

Diagramm/e

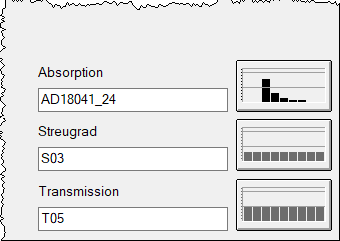

Nach Auswahl eines Spektrums bzw. Eingabe eines Zahlenwerts zeigt das Schaltflächen-Diagramm den Verlauf des Absorptionsgrads, des Streugrads bzw. des Transmissionsgrads/Schalldämm-Maßes an.

Beachten Sie dabei folgende Funktionen der Diagrammdarstellung:

Auf der Schaltfläche "Transmission" wird entweder das Transmissionsgrad-Spektrum in % oder das Schalldämmmaß-Spektrum in dB angezeigt, abhängig davon welchen Dämmungstyp das ausgewählte Spektrum aufweist.
Falls nicht das Teilchenmodell als Berechnungsverfahren gewählt ist, werden die Schaltflächen für Streuung und Transmission grau dargestellt. In diesem Fall ist die Auswahl zwar möglich, die Streu- und Transmissionsgrade werden aber in Berechnung nicht verwendet.

Verfahren „Spiegelquellen“ gewählt: Schaltfächen „Streuung/Transmission“ grau, da nicht relevant.

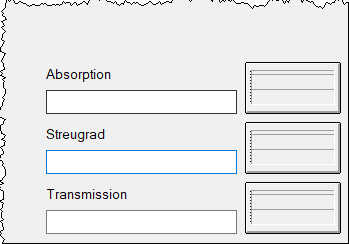

Leere Einträge bei Absorption/Streugrad/Transmission

Falls keine Auswahl für „Absorption/Streugrad/Transmission“ vorgenommen wurde, d.h. beim Leerlassen der Felder, werden die folgenden Werte verwendet:

Absorptionsgrad = 0
Streugrad = 0
Transmissionsgrad = 0

ungültiges Reflexionsspektrum

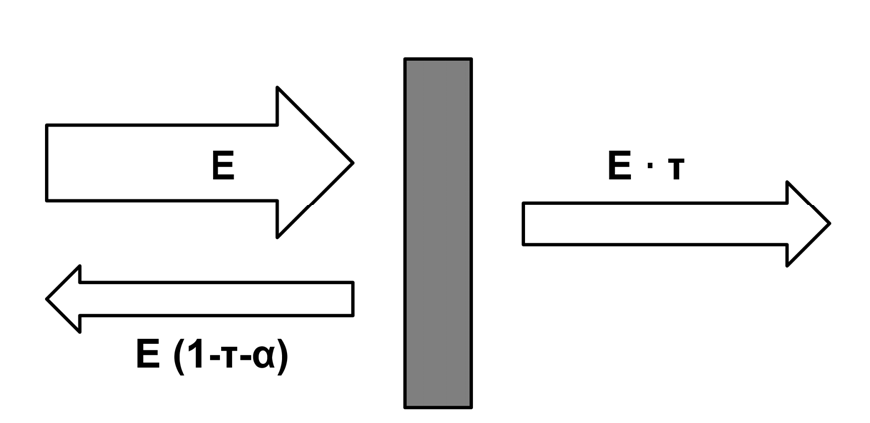

Die auf ein Objekt auftreffende Schallenergie E wird:

zum Teil E*α absorbiert, also in Wärme umgewandelt,
zum Teil E*τ transmittiert,
zum Teil E(1-τ-α) reflektiert.

Wenn (τ+α) >1 ist, liegt daher aus Energieerhaltungsgründen ein ungültiges Reflexionsspektrum vor.

Option „keine Kantenstreuung“

Option "keine Kantenstreuung": Bei aktivierter Option erfolgt keine Streuung an den Kanten dieses Objekts, auch wenn die Option „Verwende Kantenstreuung“ aktiv ist (siehe Registerkarte „Teilchenmodell“).

3D-Darstellung

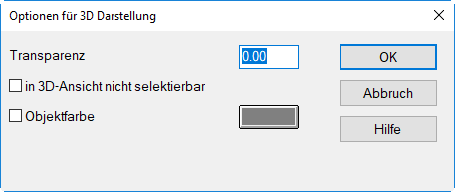

Die Schaltfläche „3D“: öffnet den Dialog Optionen für 3D-Darstellung mit folgenden Optionen:

Transparenz: visuelle Transparenz des Objekts in der 3D-Ansicht: Transparenzgrad 0 (opak) <= x <=1 (unsichtbar)
- in 3D-Ansicht nicht selektierbar: deaktiviert die Möglichkeit der Objektauswahl per Maus in 3D-Ansicht (z.B. um Zugriff auf darunter liegende Objekte zu erhalten). Auch bei aktivierter Option kann ein Objekt bei gedrückter ALT-Taste selektiert werden.
- Objektfarbe: Auswahl der Farbe für die 3D-Darstellung
