Gemeinsame Eingabedaten - Geometrie

Dialog "Geometrie":

Erreichbar über die Schaltfläche „Geometrie“ in den Objektdialogen werden in diesem Dialog die Koordinaten x,y,z der Polygon-Stützpunkte angezeigt. Über das Kontextmenü der Tabelle können Zeilen hinzugefügt, gelöscht, verändert oder sortiert werden.

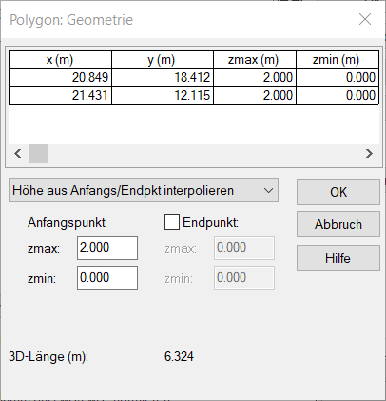

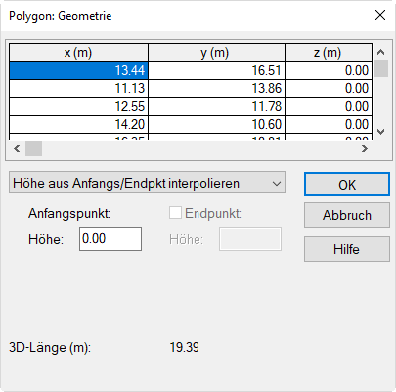

Dialog Polygon:Geometrie.	Dialog Polygon:Geometrie für Polygone mit zwei Höheninformationen je Polygonpunkt.

• Listenfeld "Höhe":

  • Höhe aus Anfangs/Endpkt interpolieren: Falls nur die Anfangshöhe eingegeben wurde, erhalten alle Polygonpunkte diese Höhe (bzw. diese Höheninformationen zmax und zmin). Falls die Option "Endpunkt" aktiviert und eine von der Anfangshöhe abweichende Endhöhe eingegeben wurde, wird die Höhe aller Zwischenpunkte aus den Höhen am Anfangs-/Endpunkt linear interpoliert.
  • Höhe an jedem Punkt eingeben: Ist diese Option aktiviert, so kann die Höhe (bzw. zmax und zmin) an jedem Punkt innerhalb der Tabelle editiert werden.

• Tabelle Polygonpunkte: enthält die Koordinaten x,y,z bzw. x,y,zmax,zmin der Polygonpunkte. Bei Doppelklick in eine Zeile öffnet sich der Dialog Polygonpunkt.

• 3D-Länge: Die Gesamtlänge (in m) des Linienobjekts - im Gegensatz zur sichtbaren 2D-Länge im CadnaR-Hauptfenster. Bei Polygonen mit zwei Höheninformationen je Polygonpunkt wird die Länge der Oberkante (zmax) angegeben.

Dialog Polygonpunkt

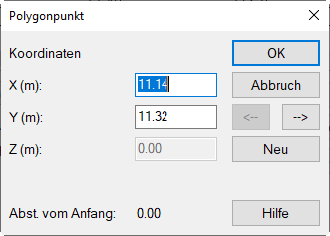

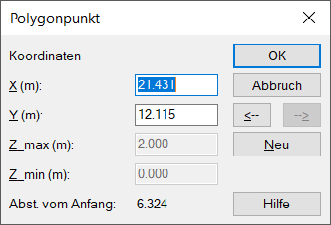

Dialog Polygonpunkt	Dialog Polygonpunkt für Polygone mit zwei Höheninformationen je Polygonpunkt.

• Koordinaten: X, Y, Z (bzw. Z_max, Z_min )Koordinaten des Polygon-Stützpunkts (Z-Koordinaten bei interpolierten Höhen ausgegraut)
• Abstand vom Anfang: 3D-Abstand vom Anfangspunkt (m). Oberkante (bzw. Z_max) relevant falls zwei Höheninformationen je Polygonpunkt.
• Schaltfläche "Neu": fügt einen neuen Polygonpunkt ein
• Pfeiltasten <-|->: schalten zum vorigen/nächsten Polygonpunkt weiter
