Individuell definierte Pfadgeometrie

Die Eingabe erfolgt als Polygonzug, wobei mit jedem Klick ein Immissionspunkt innerhalb der Kette erzeugt wird.

Tabelle „Ketten-IPs“

An den Stützstellen der Kette werden folgende Größen nach den Vorgaben der Norm DIN EN ISO 3382-3 bzw. der VDI-Richtlinie 2569 berechnet:

der A-bewertete Pegel und/oder
der Sprachübertragungsindex (Speech Transmission Index, STI) ausgehend von einer zugewiesenen Punktschallquelle,

sowie die daraus abgeleiteten Gütemaße:

L_{p,A,S,4 m}: A-bewerteter Schalldruckpegel L_p,A,S in einem Abstand von 4.0 m von der Schallquelle,
D_2,S: räumliche Abklingrate in dB des A-bewerteten Schalldruckpegels L_p,A,S je Abstandsverdopplung,
r_C: kürzester Abstand (m) von der Schallquelle, bei dem der A-bewertete Schalldruckpegel geringer als 45 dB ist (Komfortabstand),
r_D: Abstand (m) vom Sprecher, bei dem der Sprachübertragungsindex STI unter 0.50 absinkt (Ablenkungsabstand),
r_P: Abstand (m) vom Sprecher, bei dem der Sprachübertragungsindex STI unter 0.20 absinkt (Vertraulichkeitsabstand).

Zur Auswertung der räumlich gemittelten Nachhallzeiten siehe Schaltflächen in diesem Kapitel.

Vorgehensweise

Gehen Sie zur Anwendung der Immissionspunktkette wie folgt vor:

Geben Sie eine Punktquelle mit Emission und einer Höhe von 1,2 m ein.
Geben Sie eine Immissionspunktkette als Polygonzug mit mehreren Stützstellen ein.

Hinweis

In DIN EN ISO 3382-3 wird eine Quell- und Immissionspunkthöhe von 1.2 m explizit gefordert. In CadnaR haben Immissionspunktketten eine Standardhöhe von 1.2 m. Es können auch andere Höhen verwendet werden. In diesen Fällen erfolgt eine Meldung.

Hinweis

Zur Auswertung des Gütemaßes D_2,S (räumliche Abklingrate) sind nach DIN EN ISO 3382-3 nur die Punkte der Immissionspunktkette im Abstandsbereich 2 m bis 16 m zu verwenden. Zudem soll die Anzahl der Punkte (Meßpositionen) in diesem Abstandsbereich 6 bis 10 betragen, mindestens jedoch 4.

Wählen Sie im Dialog Immissionspunktkette eine Punktquelle aus, die als Ausgangspunkt der Berechnung für diese Kette verwendet wird (Zeile „Quelle (PQ)“).

Nach Auswahl einer Punktquelle wird von dieser Quelle zum ersten Punkt der IP-Kette eine gestrichelte Linie gezeichnet, um die Verknüpfung deutlich zu machen. Falls mehrere Immissionspunktketten im Projekt vorhanden sind, so ist für jede Kette die entsprechende Punktquelle auszuwählen.

Beispiel

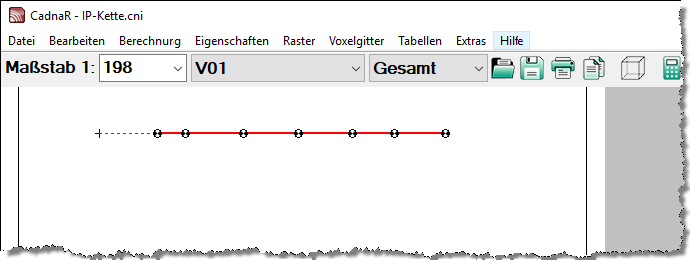

Immissionspunktkette aus 7 Punkten mit zugewiesener Punktquelle

Konfiguration

Zur Berechnung des Sprachübertragungsindex STI müssen die Optionen „Echogramme und Abklingkurven berechnen ... für Immissionspunkte" und „STI/STIPA/CIS berechnen“ auf der Registerkarte „RIA-Auswertung“ (siehe Registerkarte „RIA-Auswertung“) aktiviert sein.

Berechnung

Die Berechnung der Immissionspunktketten erfolgt über einen eigenen Menüeintrag, siehe Immissionspunktketten berechnen

Dialogoptionen

Bezeichnung, ID, ObjectTree und Info-Fenster siehe Gemeinsame Eingabedaten
Quelle (PQ): Auswahl einer Punktquelle aus der Tabelle Schallquellen
Schaltfläche „3D“: siehe Gemeinsame Eingabedaten - Hindernisse, begrenzt auf die Option „Objektfarbe“

Tabelle „Ketten-IPs“

A-bewertete Pegel und der Sprachübertragungsindex (Speech Transmission Index, STI) über dem 3D-Abstand von der in Bezug genommenen Quelle.

L_p,A,S,4m (dB) / D_2,S (dB) / r_C(m) / r_D (m) / r_P (m)

abgeleitete Gütemaße (Benennung siehe vorn)

Pfadbeurteilung nach VDI 2569

Anzeige der „Stufe der Schallausbreitung“ (Klassen 1 „günstig“ bis 3 „ungünstig“) bei simultaner Prüfung der Kriterien für D_2,S und L_{p,A,S,4 m} gemäß Tabelle 9, VDI 2569. Wird im Memofeld der Immissionspunktkette die Variable GanzzahlKG=1 gesetzt, erfolgt die Bestimmung der Stufe der Schallausbreitung auf Basis der gerundeten Ganzzahlwerte von D_2,S und L_{p,A,S,4 m}. Mittels GanzzahlKG=2 werden die Werte zudem im Dialog gerundet angezeigt.
Anzeige der Raumakustikklasse („RA-Klasse“) gemäß Tabelle 11, VDI 2569, die durch die berechnete Nachhallzeit T20 erfüllt wird (Klasse „A“ günstig, Klasse „C“ ungünstig). Sind mehrere Immissionspunktketten vorhanden, so wird die schlechteste RA-Klasse aller IP-Ketten zur Anzeige verwendet.Die Details der Auswertung sind über den Befehl Auswertung Immissionspunktketten im Menü Eigenschaften ersichtlich (siehe Auswertung Immissionspunktketten).

Ergebnistabelle spektral

Die spektrale Tabelle zeigt die spektralen raumakustischen Gütemaße T30, T20, T10 und EDT - falls aktiviert - gemittelt über alle Stützstellen der Immissionspunktkette (siehe Registerkarte „RIA-Auswertung“).

Hinweis

Neben der Anzeige (ggf. je Variante) im Dialog Immissionspunktkette werden die Ergebnisse auch in Varianten-spezifische Attribute geschrieben, auf die zugegriffen werden kann. Der Zugriff erfolgt mit angehängter Varianten-Nummer, z.B. LPV03 um auf den A-bewerteten Pegel der 3.Variante zuzugreifen, EDT_2000V05 um auf die Early Decay Time bei 2 kHz der 5.Variante zuzugreifen etc. Ohne angehängte Varianten-Nummer wird auf den Wert der aktuellen Variante zugegriffen (siehe Objekt-Attribute).

Konsistenzprüfung

Vor der Berechnung von Immissionspunktketten führt CadnaR eine Konsistenzprüfung im Hinblick auf folgende Kriterien durch:

Höhe aller Immissionspunkte der IP-Kette(n) und der in Bezug genommenen Punktquelle/n nicht bei 1.2 m,
keine Punktquelle der/den IP-Kette/n zugewiesen,
zu wenige gültige Polygonpunkte (mindestens 4, minimal 2 m Abstand zur Quelle),
Frequenzbereich unvollständig zur STI-Berechnung (erforderlich: 125 bis 8000 Hz, siehe Registerkarte „Allgemein“): In diesem Fall wird der berechnete STI-Wert in eckigen Klammern angezeigt („[...]“).

Bei Zutreffen eines oder mehrerer der Kriterien wird ein Dialog angezeigt, das den Zugriff auf die zu ändernden Objekte/Einstellungen ermöglicht. Mit „Weiter“ kann die Berechnung trotz verletzter Kriterien fortgesetzt werden.

Schaltflächen

Schaltfläche Geometrie: siehe Gemeinsame Eingabedaten - Geometrie).

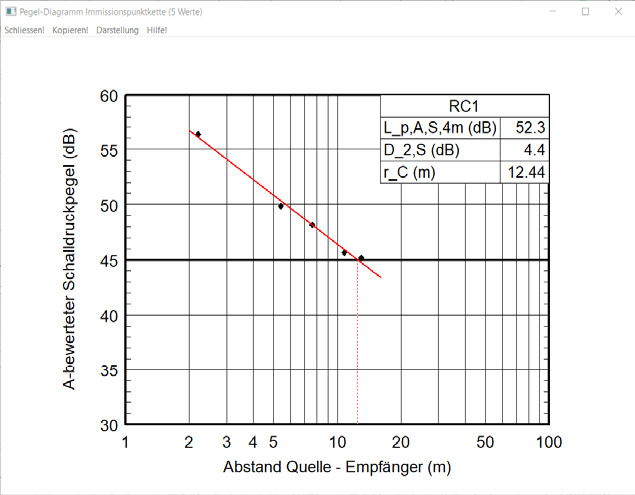

Dialog Pegel-Diagramm

Das Pegeldiagramm zeigt den A-bewerteten Schalldruckpegel L_p,A,S an allen Punkten der IP-Kette als Funktion des 3D-Abstands (m) von der Schallquelle und die Regressionsgerade im Abstandsbereich 2 m bis 16 m. (zudem Anzeige der Zahlenwerte für L_{p,A,S,4 m} ,D_2,S und r_C).Die Punkte der IP-Kette im Abstandsbereich 2 m bis 16 m, die zur Ermittlung der Regressionsgeraden (rot) verwendet werden, sind schwarz ausgefüllt, die außerhalb liegenden weiß ausgefüllt.

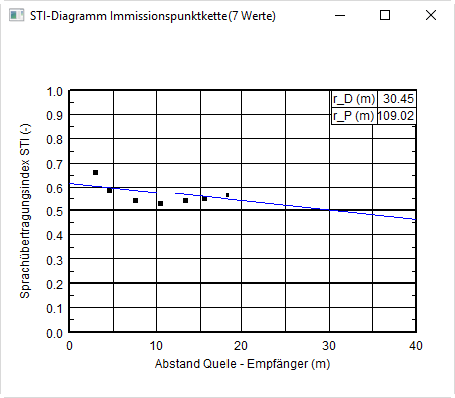

Dialog STI-Diagramm

Das STI-Diagramm zeigt den Verlauf des Sprachübertragungsindex STI als Funktion des 3D-Abstands von der Schallquelle an (mit Linien der Werte für r_D (Ablenkungsabstand) und r_P (Vertraulichkeitsabstand).Die Regressionsgerade wird über alle Punkten der IP-Kette gebildet (und nicht nur aus dem Abstandsbereich 2 m bis 16 m).

Dialog Nachhallzeiten

Der Dialog Nachhallzeiten zeigt die räumlich über die Immissionspunkte der IP-Kette im Abstand zwischen 2 m und 8 m gemäß VDI 2569 gemittelten Nachhallzeiten T30, T20, T10 oder EDT (standardmäßig: T20) über der Frequenz. Weitere Einstellungen und Menüerklärungen siehe Räumlich gemittelte Nachhallzeit (IPs + Raster)..
