Rasterdarstellung

Im Menü Raster|Darstellung wird die Ergebnisdarstellung für Immissionspunktraster festgelegt. Der Dialog hat folgende Dialogbereiche:

Bereich „Darstellung als“: Auswahl der Darstellungsart
Bereich „Farbpaletten“: Auswahl der Farbpaletten, global für alle Zielgrößen oder individuell für jede Zielgröße getrennt.

Darstellungsbereich und Linienbreite: Dieser Dialogbereich war schon in früheren Programm-Versionen vorhanden. Beim Öffnen von älteren CadnaR-Dateien werden hier die eingestellten Optionen für die aus der Datei resultierende Farbpalette „(file)“ angezeigt.

Bei Verwendung von Farbpaletten wird empfohlen, die Option „Darstellungsbereich“ zu deaktivieren.

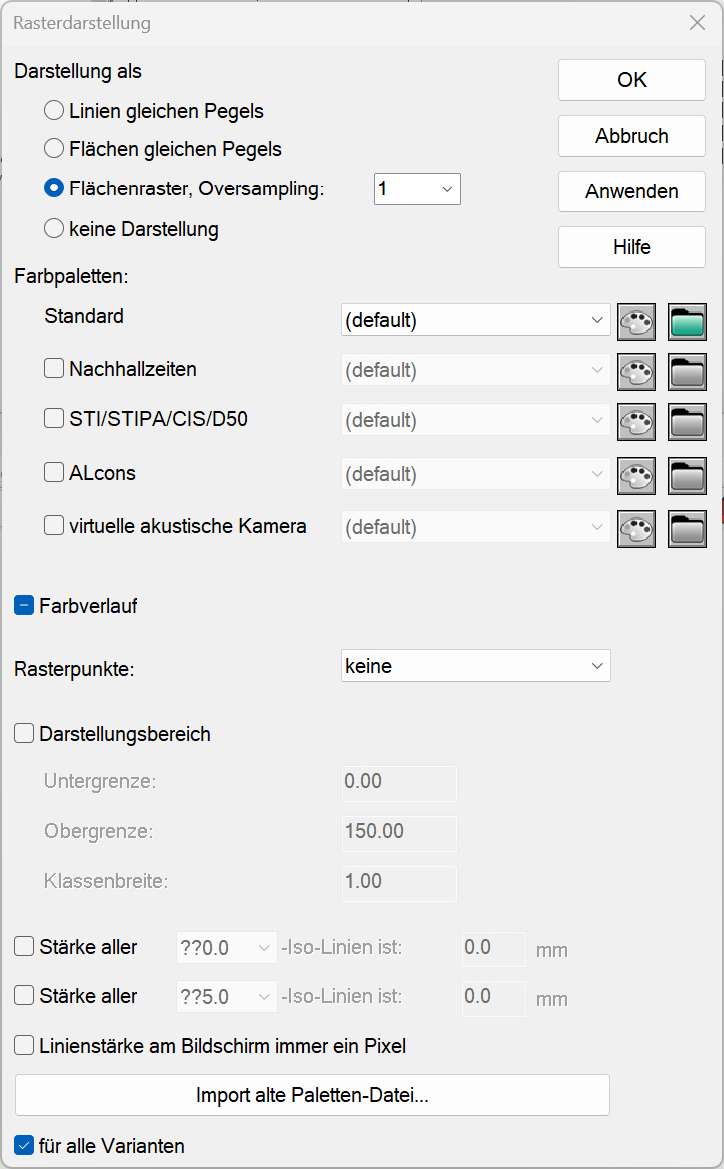

Dialog Rasterdarstellung

Schaltfläche „Anwenden“

Mit der Schaltfläche „Anwenden“ werden die vorgenommenen Änderungen bei geöffnetem Dialog unmittelbar im Hauptfenster angezeigt.

Darstellung als ...

Linien gleichen Schallpegels

Ist diese Option aktiviert, so werden die Linien gleichen Schallpegels bzw. Wertes (Isolinien) im Raster dargestellt. Der Wertebereich und die Klassenbreite (und alle weiteren Einstellungen) ergeben sich aus der/den ausgewählten Farbpalette/n. Der Rasterlegendentext ergibt sich aus der Auswahl für „Einzelwert“ der gewählten Farbpalette (siehe Farbpaletten (lokal/global)).

Flächen gleichen Schallpegels

Ist diese Option aktiviert, so werden die Flächen gleichen Schallpegels bzw. Wertes (Flächenraster) im Raster dargestellt. Der Wertebereich und die Klassenbreite (und alle weiteren Einstellungen) ergeben sich aus der/den ausgewählten Farbpalette/n. Der Rasterlegendentext ergibt sich aus der Auswahl für „Interval“ der gewählten Farbpalette (siehe Farbpaletten (lokal/global)). Abhängig vom Rasterpunktabstand können farblose Flächen in der Nähe von Hindernisse auftreten.

Flächenraster/Oversampling

Bei Oversampling mit Wert 1 (Standardwert) erfolgt die flächenhafte Darstellung mit der Auflösung, die durch den eingegebenen Immissionspunktabstand gegeben ist (siehe Spezifikation). Bei Oversampling mit einem Wert größer 1 werden weitere Zwischenpunkte generiert, an denen der Schallpegel bzw. Wert aus den Schallpegel/Wert der bereits vorhandenen Punkte durch lineare Interpolation bestimmt wird.

keine Darstellung

Bei aktivierter Option wird keine Lärmkarte in der grafischen Standardansicht (2D-Ansicht) angezeigt. Für die Ansicht 3D-Spezial hat das allerdings keine Bedeutung; ein berechnetes Raster wird dort immer angezeigt. Wählen Sie ggf. in der 3D-Ansicht aus dem Menü Darstellung für „Rasterdarstellung“ die Option „aus“.

Farbpaletten

Im Dialogbereich „Farbpaletten“ werden die Farbpaletten für bis zu vier Zielgrößen ausgewählt. Im Ausgangszustand wird die für „Standard“ (Pegelraster) ausgewählte Farbpalette auch auf alle andere Zielgrößen „Nachhallzeiten“, „STI/STIPA/CIS/D50“ und „ALcons“ angewandt. Um für jede dieser Zielgröße eigene Farbpaletten auszuwählen, ist zuerst das Optionsfeld zu aktivieren.

Aufgrund der unterschiedlichen Wertebereiche der o.g. Zielgrößen ist es zweckmäßig, jeweils eine geeignete Farbpalette auszuwählen, zum Beispiel:

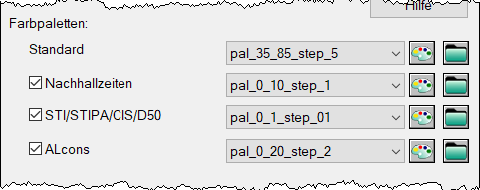

Verschiedene globale Paletten für vier Zielgrößen. „Standard“ bezieht sich auf das Pegelraster

Farbpalette „default“

Standardmäßig ist die intern vorgegebene Farbpalette „(default)“ für alle Raster gewählt. Die Farbpalette „default“ (Standard-Farbpalette) entspricht hinsichtlich der Darstellungsart (Flächenraster) und des Darstellungsbereichs der bisher verwendeten Rasterdarstellung.

Farbpalette „file“

Nach Laden einer Datei, die mit einer früheren Version von CadnaR erstellt wurde, werden die darin verwendeten Einstellungen für die Rasterdarstellung als Farbpalette „(file)“ angezeigt. Die Farbpalette „(file)“ wird in der lokalen Farbpaletten-Bibliothek abgelegt (siehe Farbpaletten (lokal/global)).

Farbpalette editieren

Diese Schaltfläche gestattet den direkten Zugriff auf die aktuell gewählte lokale Farbpalette. Die Farbpalette kann editiert werden (siehe Farbpaletten (lokal/global)). Änderungen werden nach Schließen des Dialogs Bibliothek: Farbpalette übernommen.

Farbpaletten auswählen

Eine Farbpalette kann aus dem Dropdown-Menü ausgewählt werden. Die Einträge im Dropdown-Menü sind die Farbpaletten aus der CadnaR- Default-Bibliothek (gespeichert in der *.exe-Datei). Farbpaletten, die in der lokalen Bibliothek gespeichert sind, werden - falls vorhanden - oberhalb der Einträge der Default-Bibliothek platziert. Ein Eintrag aus der Default-Bibliothek ist an der ausgegrauten Schaltfläche zum Bearbeiten der Farbpalette zu erkennen. Verwenden Sie den Bibliotheksmanager (siehe Bibliothek-Manager), um Farbpaletten aus der Default-Bibliothek in die lokale oder globale Bibliothek zu kopieren.

Farbpaletten aus der globalen Bibliothek werden durch einen Klick auf das Dateiauswahlsymbol ausgewählt. Ein SHIFT-Klick auf das Dateiauswahlsymbol öffnet die lokale Bibliothek der Farbpaletten.

Farbverlauf

Diese Option kann drei Zustände aufweisen: deaktiviert (kein Häkchen), aktiviert (schwarzes Häkchen), neutral (graues Häkchen). Im neutralen Zustand (Standardeinstellung) gilt die Definition der Farbpalette. Wenn diese mit Farbverlauf definiert wurde, wird auch ein Farbverlauf zur Darstellung verwendet, und umgekehrt. Wird die Option deaktiviert, so zeigen Farbpaletten, die mit Farbverlauf definiert wurden, keinen Verlauf. Wird die Option aktiviert, so zeigen Farbpaletten, die ohne Farbverlauf definiert wurden, einen Verlauf.

Rasterpunkte

Mit der Option „Rasterpunkte“ können entweder die Orte, an denen der Pegel im Raster ermittelt wurde, dargestellt (Auswahl „Punkte“) oder die an diesen Punkten errechneten Pegel oder der Wert der anderen Auswertegößen (Auswahl „Wert“) angezeigt werden.

Darstellungsbereich

Der Darstellungsbereich zeigt bei Öffnen einer Datei, die mit einer früheren CadnaR-Version erstellt wurde, die aus der Datei resultierenden Einstellungen für die Farbpalette „(file)“ an. Die Linien und Flächen gleichen Schallpegels schließen dabei - wie in früheren CadnaR-Versionen üblich - die Obergrenze jedes Wertebereichs ein (Option „Intervallgrenze nach unten (u < xxx <= o)“ aktiviert, siehe Farbpaletten (lokal/global)).

Klassenbreite

Der Wert in diesem Feld wirkt sich nur dann aus, wenn die Option „Linien gleichen Schallpegels“ oder „Flächen gleichen Schallpegels“ aktiviert ist. Die Klassenbreite bestimmt die Breite der Pegelstufen bei Linien gleichen Schallpegels.

Unter-/Obergrenze

Unterer und oberer Wert begrenzen den Darstellungsbereich.

Hinweis

Der Darstellungsbereich sollte nicht bei neu zu erstellenden Definitionen für die Rasterdarstellung verwendet werden, da er die ausgewählten Farbpaletten außer Kraft setzt.

Symbol

Die so erstellten Rasterlegenden können in der Grafik und im Plot-Designer mit dem Objekt „Symbol“ eingefügt und gedruckt werden (siehe Legenden-Zelle).

Linienstärke

Ist die Darstellungsart „Linien gleichen Schaltpegels“ gewählt, so können Linien in bestimmten Intervallen durch abweichende Strichstärken hervorgehoben werden. Um z.B. alle Linien in 10 dB-Schritten dicker erscheinen zu lassen, wird die erste Option „Stärke aller ...“ aktiviert und der Listeneintrag "??0.0" ausgewählt. Dabei stellen die Fragezeichen Platzhalter für beliebige andere Zahlen dar. Sollen gleichzeitig alle Linien in 5 dB-Schritten dicker erscheinen, wird die zweite Option „Stärke aller ...“ aktiviert und der Listeneintrag "??5.0" ausgewählt. Anschließend werden die gewünschten Strichstärken durch Eingabe der Dicke in mm/10 eingetragen.

Hinweis

Auch die Option „Linienstärke“ dient lediglich dazu, die Darstellungsoptionen aus einer früheren CadnaR-Datei anzuzeigen. Diese Einstellung wird innerhalb der Farbpaletten ersetzt durch die Möglichkeit, die Strichstärke für jeden Wertebereich getrennt festzulegen.

Option "Linienstärke am Bildschirm immer ein Pixel"

Wenn die Linienstärke der Iso-dB-Linien größer 1 Pixel (Standardwert) gewählt wird, kann je nach Bildschirmtreiber der Aufbau der Grafik am Bildschirm eine gewisse Zeit in Anspruch nehmen. Um dies zu vermeiden, durch Anklicken dieser Option verhindert werden, daß die Linienstärke in ihrer definierten Breite angezeigt wird. Am Bildschirm ist dann keine Änderung der Linienstärke feststellbar. Die definierte Linienstärke kommt erst beim Ausdruck zum Tragen.

Import alter Paletten-Dateien

Über die Schaltfläche „Import alte Paletten-Datei“ können Dateien mit Farbpaletten (Dateiendung *.PAL) aus früheren CadnaR-Versionen importiert werden. Die importierte Farbpalette wird in das Auswahlfeld für die Zielgröße 1 übernommen und ist damit Bestandteil der in lokalen Bibliothek vorhandenen Farbpaletten.

Durch mehrfachen Import kann mit dieser Funktion eine beliebige Anzahl von alten Paletten-Dateien in die lokale Bibliothek übernommen werden.

Option „für alle Varianten“

Diese Option ist standardmäßig aktiviert. In diesem Fall wird für alle aktiven Varianten (siehe Varianten) dieselbe Rasterdarstellung verwendet.

Wird - nach Auswahl einer Variante - diese Option für eine Variante deaktiviert und ein andere Rasterdarstellung für eine Variante ausgewählt, so wird diese Option von CadnaR automatisch auch in allen anderen aktiven Varianten deaktiviert. In diesen Varianten wird die aktuelle Rasterdarstellung selbst aber nicht geändert.

Hinweis

Falls bei deaktivierter Option (in einer oder in allen Varianten) die Rasterdarstellung für alle aktiven Varianten gleich ist, so wird die Option von CadnaR in allen Varianten automatisch aktiviert.
