Verbinde Linien

Mit diesem Befehl können einzelne Abschnitte linienförmiger Objekte der gleichen Objektart zu einem einzigen Objekt verbunden werden. Dabei werden die Parameter des Abschnitts, mit dem die anderen Abschnitte verbunden werden, auf diese übertragen.

Das Verbinden kann an Bedingungen knüpfen. Klicken Sie mit der rechten Maustaste auf den entsprechenden Abschnitt und wählen Sie den Befehl Verbinde Linien aus dem Kontextmenü (alternativ als Aktion im Dialog Objekte verändern. Die Abschnitte, auf die die Bedingung/en zutrifft/zutreffen werden anschließend zu einem Objekt verbunden.

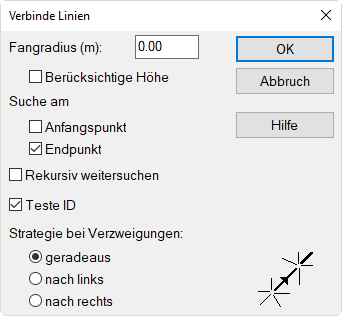

Dialogoptionen

Fangradius (m)

Dies ist Radius der Kreisfläche, innerhalb der ein Anschlusspunkt gesucht wird. Dieser Fangradius ist der maximale Abstand der zu verbindenden Endpunkte.

Berücksichtige Höhe

Bei Aktivierung bezieht sich der Fangradius auch auf den 3D-Abstand, ansonsten nur auf den 2D-Abstand.

Suche am Anfangs-/Endpunkt

Je nach gewählter Option wird in einer oder in beiden Richtungen gesucht.

Rekursiv weitersuchen

Bei Aktivierung wird nach Verbindung zweier Linien solange weiter gesucht wie die Bedingungen zutreffen.

Teste ID

Bei Aktivierung werden nur die Linien mit gleichem ID verbunden.

Strategie bei Verzweigungen

Es kann gewählt werden, welche von mehreren möglichen Linien verbunden werden.
