Export Bericht
Ergebnisse können über mitgelieferte vordefinierte Vorlagen oder selbst erstellte Berichtsvorlagen im XLSX-Format exportiert werden. Beim Export über die Option Datei|Export Bericht werden die Ergebnisse der aktuellen Variante in CadnaR ausgegeben. Mit den vordefinierten Export-Vorlagen, die im Namen „Vergleich“ enthalten ist zusätzlich ein Variantenvergleich mit einer weiteren auswählbaren Variante möglich. Die Ergebnisausgabe über die vordefinierten Berichtvorlagen ist für den Frequenzbereich von 125 Hz bis 4000 Hz vorgesehen.
Hinweis
Die Funktion Export Bericht ist eine Erweiterung der Funktionalität Export einer Excel Mappe (*.xlsx), welche im Kapitel Excel Mappe (*.xlsx) beschrieben ist. Im genannten Kapitel enthaltene Beschreibungen sind auch für die Funktion „Export Bericht“ gültig.

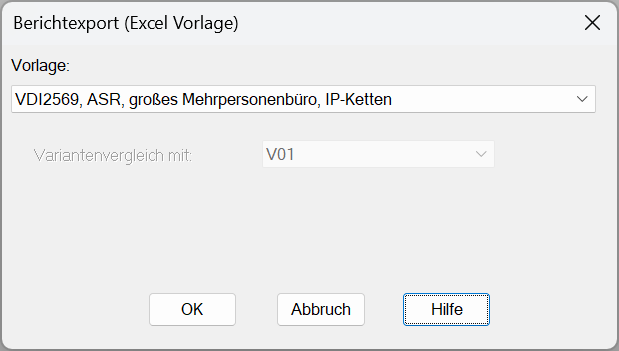

Vorlage
Über das Dropdown-Listenfeld wird eine vordefinierte mitgelieferte oder vom Nutzer selbst erstellte Berichtvorlage/Musterdatei ausgewählt. Die mitgelieferten Vorlagen sind nach der Richtlinie oder Norm, in der die verwendeten Anforderungen enthalten sind, dem Raumtyp und der Bewertung nach Immissionspunkt oder Immissionspunktkette sowie falls verfügbar einem Variantenvergleich benannt. Neben den allgemeinen Vorlagen sind Vorlagen verfügbar, in denen die Ergebnisse direkt im Zusammenhang mit den Anforderungen nach der DIN 18041, der ASR A3.7 sowie VDI 2569 dargestellt werden. Vom Nutzer selbst erstellte Vorlagen ( Vorlagen selbst erstellen) werden am Ende der Liste angeordnet und nach dem Dateinamen der XLSX-Datei benannt.
DIN18041 Raumtypen
Die in den Vorlagen verwendeten Raumtypen der DIN18041 sind mit einer Beschreibung und dem Gültigkeitsbereich für das Volumen in der nachstehenden Tabelle aufgeführt:
| Raumtyp | Beschreibung | Volumen [m³] |
| A1 | "Musik" Vorwiegend musikalische Darbietungen | 30 ≤ V ≤ 1000 |
| A2 | "Sprache/Vortrag" Sprachliche Darbietungen stehen im Vordergrund, in der Regel von einer (frontalen) Position. Gleichzeitige Kommunikation zwischen mehreren Personen an verschiedenen Stellen im Raum wird selten durchgeführt | 50 ≤ V ≤ 5000 |
| A3 | "Sprache/Vortrag inklusiv" Räume der Nutzungsart A2 für Personen, die in besonderer Weise auf gutes Sprachverstehen angewiesen sind. Erforderlich für inklusive Nutzung | 30 ≤ V ≤ 5000 |
| A3 | "Unterricht/Kommunikation" Kommunikationsintensive Nutzungen mit mehreren gleichzeitigen Sprechern verteilt im Raum | 30 ≤ V ≤ 1000 |
| A4 | "Unterricht/Kommunikation inklusiv" Kommunikationsintensive Nutzungen mit mehreren gleichzeitigen Sprechern verteilt im Raum entsprechend Nutzungsart A3, jedoch für Personen, die in besonderer Weise auf gutes Sprachverstehen angewiesen sind. Für Räume größer als 500 m³ und für musikalische Nutzungen ist diese Nutzungsart nicht geeignet | 30 ≤ V ≤ 500 |
| A5 | "Sport" In Sport- und Schwimmhallen kommunizieren mehrere Gruppen (auch gleichzeitig) mit unterschiedlichen Inhalten | 200 ≤ V |
| B2 | Räume zum kurzfristigen Verweilen | - |
| B3 | Räume zum längerfristigen Verweilen | - |
| B4 | Räume mit Bedarf an Lärmminderung und Raumkomfort | - |
| B5 | Räume mit besonderem Bedarf an Lärmminderung und Raumkomfort | - |
Variantenvergleich mit:
Grundsätzlich werden beim Export die Ergebnisse der aktuellen Variante in CadnaR ausgegeben. Einige Vorlagen, die im Name Vergleich beinhalten, stehen für einen Variantenvergleich zur Verfügung. Bei Auswahl einer Vorlage mit Vergleich wird das Dropdown-Listenfeld aktiviert und die Auswahl einer zweiten Variante für den Vergleich ist möglich. Bei selbst definierten Vorlagen ist der Variantenvergleich standardmäßig aktiviert.
Vorgehen beim Export
Nach der Berechnung des Projekts der Auswahl eine Vorlage und gegebenenfalls der Auswahl einer Variante zum Vergleich kann der Dialog mit "OK" Bestätigt werden. Im sich daraufhin öffnenden Dialog sind die Angaben für den Speichervorgang vorzunehmen. Anschließend steht der vorausgefüllte Bericht mit einem bereits definierten Druckbereich zur Verfügung. In Excel kann die Ansicht „Drucken“ direkt über die Tastenkombination STRG+P oder über Datei | Drucken aufgerufen werden.
Vorlagen selbst erstellen
Als Orientierung zur Verarbeitung der ausgegebenen Daten können, die bereits mitgelieferten und im CadnaR Installationsverzeichnis vorhandenen Vorlagen dienen (C:\Program Files\Datakustik\CadnaR64\templates\xlsx). Schlüsselwörter sind ein wesentlicher Bestandteil von Bericht Vorlagen (siehe Schlüsselwörter für Tabellen & Ausdruck).
Nutzerdefinierte Vorlagen können zur Vorlagenliste des Berichtexports hinzugefügt werden. Hierzu muss im Installationsverzeichnis unter dem Pfad C:\Programme\Datakustik\CadnaR64\templates\xlsx ein neuer Ordner mit der Bezeichnung "new" erstellt werden. XLSX-Vorlagen, die in diesen Ordner abgelegt sind, werden mit dem Dateinamen im Exportdialog unten an die Vorlagenliste angefügt. Mit folgendem Eintrag in der CadnaR INI-Datei kann ein alternativer Dateipfad verwendet werden:
[Export.XLSX]
NewTemplateDir=Pfad
Der Begriff "Pfad" ist durch den tatsächlich verwendeten Dateipfad zu ersetzen.
Die aktuelle Variante und ggf. die für den Variantenvergleich gewählte Variante werden über folgende Schlüsselworte von CadnaR zu Excel übertragen:
Kurzbezeichnung der aktuellen Variante: #(Text, Exp_V1_Short_Name)
Kurzbezeichnung für Variantenvergleich: #(Text, Exp_V2_Short_Name)
Die Textbausteine werden in CadnaR temporär für den Export erstellt und nicht dauerhaft gespeichert.
Hinweis
Die mitgelieferten Vorlagen im CadnaR Installationsverzeichnis sind schreibgeschützt. Selbst erstellte Vorlagen sollten ausschließlich in dem dafür erstellten Ordner abgelegt werden. Bei einem Update oder Neuinstallation von CadnaR werden die Default-Daten überschrieben.
