Quaderquelle

Die Quaderquelle in CadnaR ist ein allseitig mit Flächenquellen belegter Quader. Sie strahlt Schall ab und wirkt gleichzeitig abschirmend. Sie ist daher besonders zur Modellierung von Maschinen geeignet, die sowohl Quelle, als auch Hindernis darstellen.

Zu den Eingabemöglichkeiten mit Hilfe der Maus siehe Objekte eingeben.

Die Abstrahlung einzelner Flächen kann unterdrückt werden. Die Oberfläche der Quaderquelle kann schallabsorbierende, streuende und transmittierende Eigenschaften aufweisen.

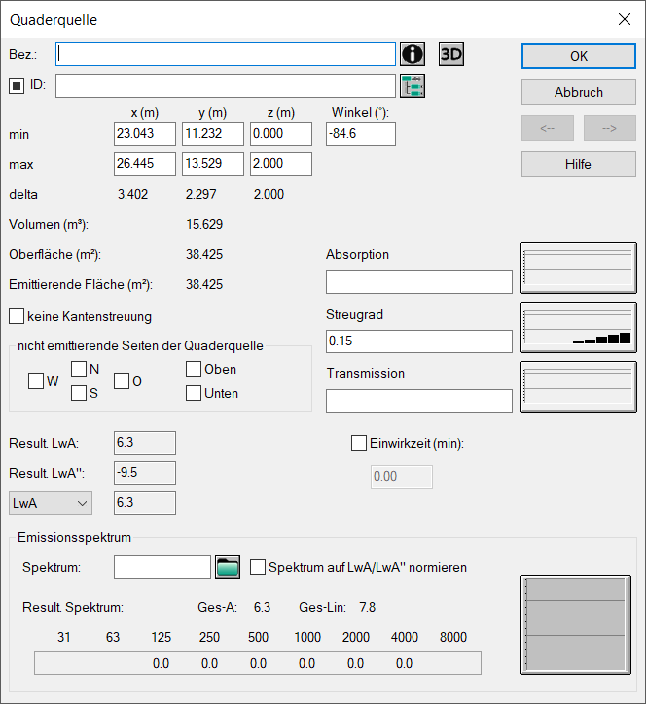

Dialog Quaderquelle

Dialogoptionen

• Bezeichnung, ID, ObjectTree und Info-Fenster siehe Gemeinsame Eingabedaten

• nicht emittierende Seiten der Quaderquelle: Falls die Quelle eine endliche Ausdehnung hat (z.B. Höhe<>0) kann mit dieser Option die Abstrahlung von bis zu sechs Seitenflächen unterdrückt werden.

  • N-S-O-W: Die Richtungsangabe bezieht sich bei nicht gedrehtem Quader auf die Koordinatenrichtung mit angenommener Nordrichtung nach oben in der Bildschirmdarstellung.

• Oben/Unten: obere und untere Begrenzungsfläche der Quelle

• Result. LwA / Result. LwA" (dB): Anzeige des resultierenden A-bewerteten Schallleistungspegels und des resultierenden flächen-bezogenen A-bewerteten Schallleistungspegels
• Schallleistungspegel LwA / LwA" (dB), Einwirkzeit und Dialogteil „Emissionsspektrum“: siehe Gemeinsame Eingabedaten - Quellen
• Schaltflächen "Absorption / Streugrad / Transmission“: siehe Gemeinsame Eingabedaten - Hindernisse,
• Option "keine Kantenstreuung" sowie Schaltfläche „3D“: siehe Gemeinsame Eingabedaten - Hindernisse.

• Geometriedaten:

  • min (x,y,z): Koordinaten der linken unteren Ecke der nicht-gedrehten Quaderquelle
  • max (x,y,z): Koordinaten der rechten oberen Ecke der nicht-gedrehten Quaderquelle
  • Winkel: Drehwinkel des ersten Teilstücks mit der +x-Achse (0°)
  • delta: Differenz max (x,y,z) - min (x,y,z)
  • Oberfläche in m²/Volumen in m³
  • emittierende Fläche (m²): berücksichtigt nicht emittierende Seiten (siehe unten)
