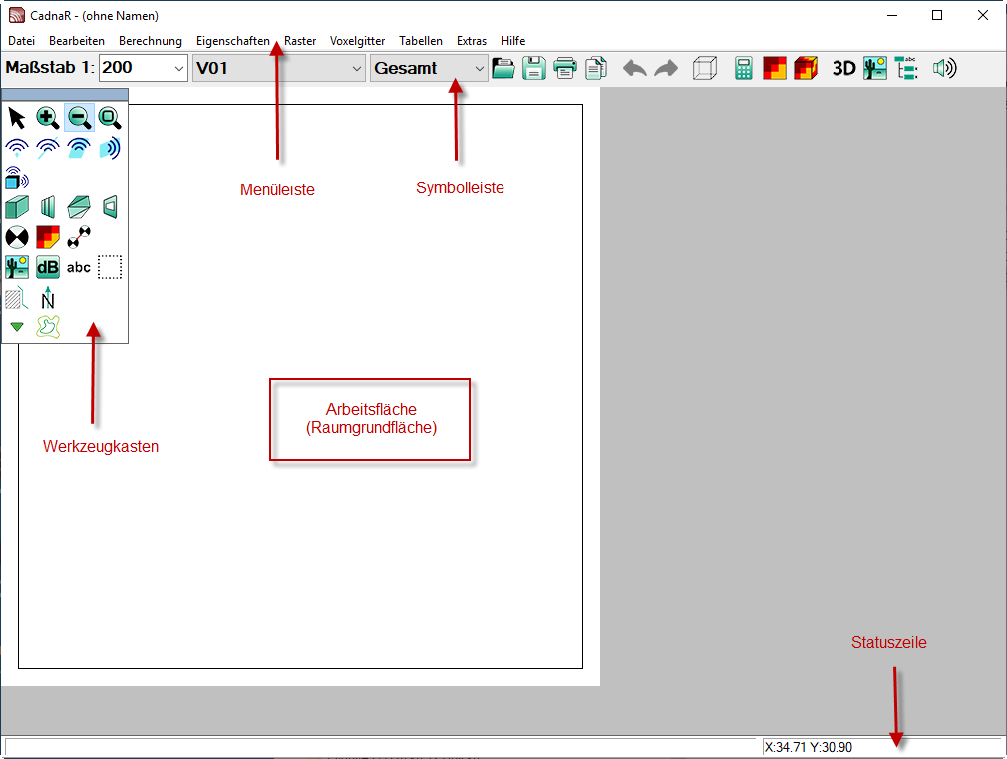

Das Hauptfenster von CadnaR

CadnaR starten

Nach dem Start von CadnaR wird das Hauptfenster angezeigt.

Hauptfenster

Arbeitsfläche

Die weiße Fläche auf dem Bildschirm entspricht der eingegebenen Raumgrundfläche. In der Standardeinstellung beträgt die Raumgrundfläche 30x30 m = 900 m² (siehe Dialog Raumdaten, siehe Raum).

Die Menüleiste dient zur Auswahl von Befehlen.

Symbolleiste

Bei Anklicken eines Symbols auf der Symbolleiste wird die entsprechende Funktion unmittelbar ausgelöst. Symbole stellen i.d.R. "Abkürzungstasten" für Menübefehle dar. Die Funktion der Symbole wird in ein "Tooltip" angezeigt. Die Anzeige der Symbolleiste kann über den Befehl Symbolleiste anzeigen im Menü Eigenschaften ein- und ausgeschaltet werden.

Werkzeugkasten

Über den Werkzeugkasten von CadnaR werden Objekten gewählt oder Aktionen ausgelöst. Nach Anklicken eines Objektsymbols kann ein Objekt der gewählten Art mit der Maus am Bildschirm eingegeben werden.

Statuszeile

Die Statuszeile befindet sich im unteren Rand des CadnaR-Hauptfensters.

  • linker Teil der Statuszeile:
    • Wird eine Menübefehl bei gedrückt gehaltener linker Maustaste ausgewählt, so erscheint ein entsprechender Funktionshinweis.
    • Bei Auswahl eines Objekts oder einer Gruppe werden Objekttyp, Bezeichnung und ID des Objekts bzw. das Gruppen-Muster angezeigt.
    • Während einer Berechnung werden Iterationsnummer, Teilchenzahl und Sigma-Werte der zuletzt berechneten Iteration angezeigt.
    • Nach einer Berechnung wird die Berechnungsdauer im Format hh\:mm:ss angezeigt. Nach dem Laden einer Datei wird die Version und die Build-Nr. angezeigt.
  • rechter Teil der Statuszeile: Wird der Mauszeiger über den Bildschirm bewegt, erscheinen die Koordinaten X|Y und, nach einer Berechnung, zusätzlich der Pegel oder der Wert des gewählten raumakustischen Gütemaßes für den Rasterpunkt an der Mausposition (V für „Value“).

Die Anzeige der Statuszeile kann über den Befehl Statuszeile anzeigen im Menü Eigenschaften ein- und ausgeschaltet werden.

Paralleles Arbeiten mit Maus und Tastatur

Im Hauptfenster können alle Objekte parallel mit der Maus oder über die Tastatur eingefügt und bearbeitet werden. Durch das Einfügen wird gleichzeitig ein neuer Datensatz in der entsprechenden Objekttabelle angelegt (Menü Tabellen).
