Abstandsreihe gemäß VDI 3760

Zur Eingabe und Berechnung unter Verwendung einer Abstandsreihe gemäß VDI 3760 gehen Sie wie folgt vor:

  • Geben Sie ein Immissionspunktkette aus mindestens zwei Punkten ein.

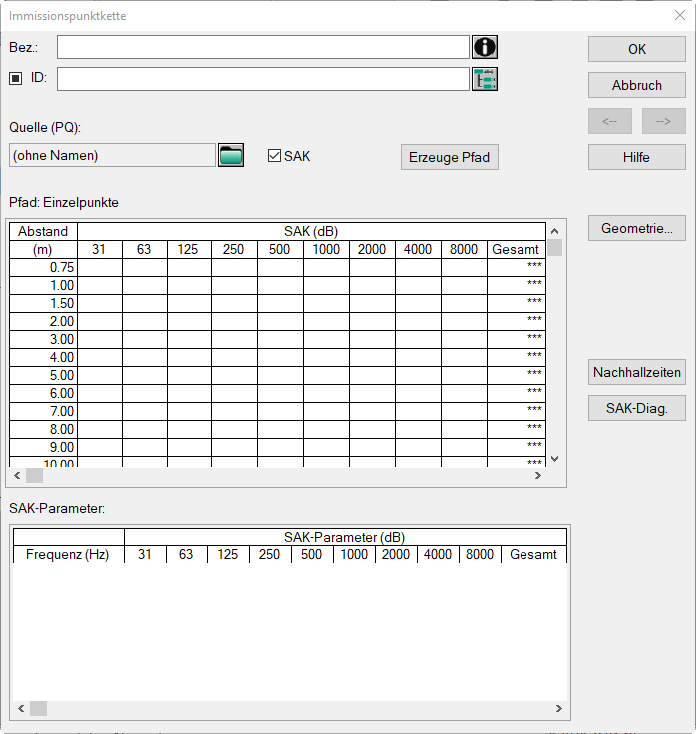

  • Öffnen Sie den Dialog Immissionspunktkette.
  • Wählen Sie eine Punktquelle über das Auswahlsymbol aus.
  • Aktivieren Sie die Option „SAK“.
  • Klicken Sie auf die Schaltfläche „Erzeuge Pfad“.

Daraufhin erzeugt CadnaR - nach Rückfrage - eine Abstandsreihe mit Stützstellen gemäß VDI 3760 (in 1.5 m Höhe).

Nach Schließen des Dialogs Immissionspunktkette liegen die Stützstellen ausgehend von der Quelle auf einer Geraden bis zur zuletzt eingegebenen Stützstelle.

Berechnung

Die Berechnung der Immissionspunktketten erfolgt über einen eigenen Menüeintrag, siehe Immissionspunktketten berechnen .

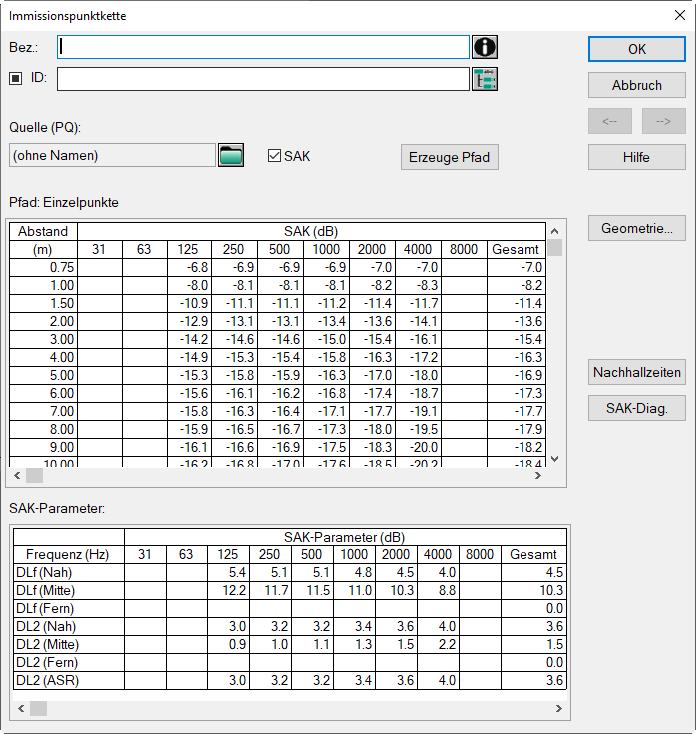

Nach Abschluss der Berechnung werden die Pegel der Schallausbreitungskurve bei allen Abständen und die berechenbaren SAK-Parameter für die Abstandbereiche nah, mittel und fern (siehe Diagramme (SAK/T), SAK-Diagrammdarstellung editieren) angezeigt:

  • DLf Pegelniveau durch Pegelüberhöhung in dB
  • DL2 Pegelabnahme pro Abstandsverdopplung in dB
  • DL2 (ASR) Pegelabnahme in dB nach der Technischen Regel für Arbeitsstätten, Lärm (ASR A3.7)

Zur Berechnung der Ergebnisse für „Gesamt“ wird das normierte A-bewertete Emissionsspektrum als das Bezugsspektrum verwendet. Das heißt, es wird nicht das auf der Registerkarte „SAK“ (siehe Registerkarte „SAK“) gewählte Bezugsspektrum verwendet, sondern das tatsächliche Emissionsspektrum.

Schaltflächen

Für alle nachfolgenden Diagramme kann mit dem Menübefehl Kopieren das jeweilige Diagramm in die Zwischenablage kopiert werden. Über den Menübefehl Darstellung|...|Variantenvergleich können die Ergebnisdiagramme für Nachhallzeit/SAK für einzelne oder für alle Varianten gleichzeitig angezeigt werden.

  • Nachhallzeiten: siehe Individuell definierte Pfadgeometrie, SchaltflächenDie Nachhallzeiten der SAK-Immissionspunktketten sind über alle Punkte der Kette gemittelt (und nicht nur über die Messpunkte mit Abstand zwischen 2 m und 8 m gemäß VDI 2569).

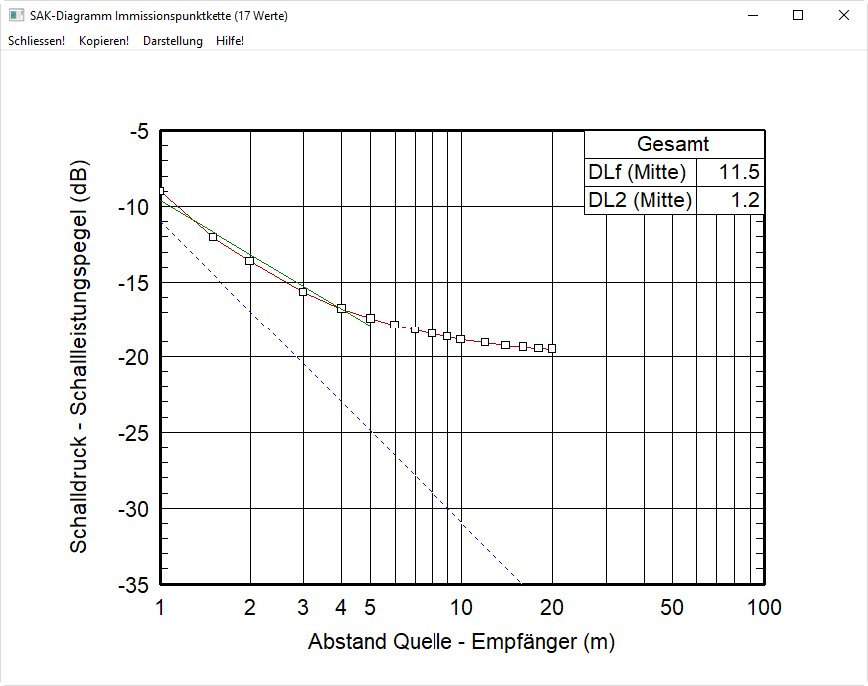

  • SAK-Diagramm: zeigt den Verlauf der Differenz „Schalldruckpegel - Schallleistungspegel“ als Funktion des Abstands von der Schallquelle an. Die Verläufe für die verschiedenen Oktaven und für Gesamt können durch Drehen des Mausrades durchgeschaltet werden.

Über das Menü Darstellung können zusätzlich angezeigt werden:

  • Verlauf Lp-Lw für Freifeld-Ausbreitung
  • Regressionsgeraden für die Abstandbereiche Nah, Mitte und Fern
  • SAK-Parameter Dlf, DL2 für die Abstandsbereiche Nah, Mitte, Fern und D2 (ASR)

Hinweis

Die SAK-Parameter sind als Attribute verfügbar (spektral und gesamt, auch mit expliziter Varianten-Auswahl, siehe Objekt-Attribute).
