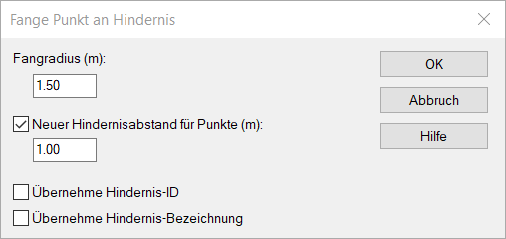

Fange Punkt an Hindernis

Die Aktion „Fange Punkt an Hindernis“ im Dialog Objekte verändern (ebenfalls verfügbar im Kontextmenü ausgewählter Objekte) ermöglicht das nachträgliche Festlegen des 2D-Abstandes vom nächstgelegenen Hindernisobjekt. So können z.B. Immissionspunkte nachträglich in festem Abstand von 1m von Hindernisquadern oder vertikale Flächenquellen nachträglich knapp vor einem Quader positioniert werden.

Bei Anwendung der Funktion auf Linien- bzw. Flächenobjekte wird jeder Polygonpunkt am jeweils nächstgelegenen Hindernis gefangen.

Es wird immer ausschließlich an den sichtbaren Hindernissen gefangen. Durch Entfernen des Häkchens bei „Objektart darstellen“ (siehe Darstellung) kann das Fangen an dieser Objektart also verhindert werden.

Sämtliche Funktionalität ist auf 2D bzw. die XY-Ebene beschränkt, die jeweiligen Höhen bzw. Z-Komponenten werden nicht berücksichtigt und bleiben unverändert.

Fangradius (m)

2D-Fangradius um den (Polygon-)Punkt in der xy-Ebene. Hindernisse außerhalb des Radius werden nicht berücksichtigt. Befinden sich mehrere Hindernisse innerhalb des Fangradius ist das Hindernis mit dem kürzesten Abstand zum Punkt maßgebend.

Option Neuer Hindernisabstand (m)

Neuer Abstand des Punktes vom Hindernis. Deaktivierte Option ist gleichbedeutend mit Abstand 0.

Optionen Übernehme Hindernis-ID bzw. Übernehme Hindernis-Bezeichnung

Möglichkeit der Übernahme von ID und Bezeichnung vom Hindernis.
