Schirm

Der Schirm steht senkrecht auf dem Boden und können aus mehreren Segmenten bestehen.

An jedem Polygonpunkt kann die untere und die obere Höhe eingegeben werden, so dass auch Schirme mit schrägen Unter- und Oberkanten modelliert werden können. Die gilt für das Teilchenmodell. Bei Berechnungen mit Spiegelquellen werden hingen schräge Kanten ignoriert, wobei rechteckige Schirmsegmente wie einzelne Schirme behandelt werden.

Die Oberfläche des Schirms kann schallabsorbierende, streuende und transmittierende Eigenschaften aufweisen.

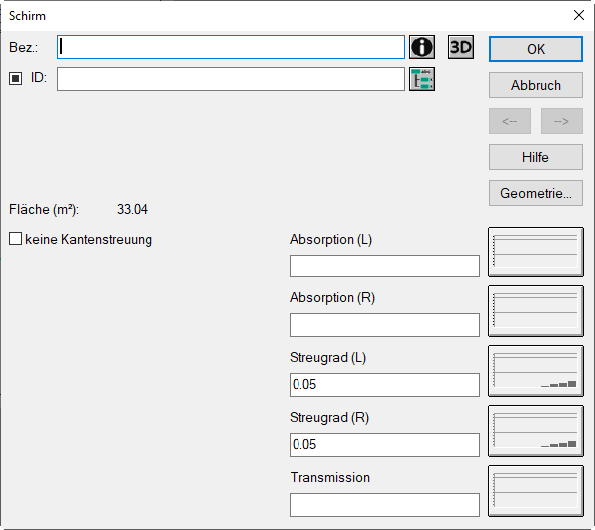

Dialog Schirm

Dialogoptionen

• Bezeichnung, ID, ObjectTree und Info-Fenster siehe Gemeinsame Eingabedaten
• Schaltflächen "Absorption / Streugrad / Transmission“: siehe Gemeinsame Eingabedaten - Hindernisse,

Hinweis

Die Bezeichnungen "L/R" beziehen sich auf die linke bzw. rechte Seite des Schirms, gesehen vom Anfangs- zum Endpunkt des Schirm-Polygons.

• Option "keine Kantenstreuung" sowie Schaltfläche „3D“: siehe Gemeinsame Eingabedaten - Hindernisse.
• Fläche: Flächeninhalt einer Schirmseite (in m²),
• Schaltfläche Geometrie: siehe Gemeinsame Eingabedaten - Geometrie
