Vertikales Raster
Das Objekt "Vertikales Raster" besteht aus einem Polygon mit einem Segment. Es wird verwendet, um Ergebnisse der Voxelgitter-Berechnung (siehe Menü Voxelgitter) auf eine senkrecht auf dem Boden stehende Fläche zu projizieren.
Wird das vertikale Raster in der 2D-Ansicht verschoben werden, so wird eine parallel geöffnete 3D-Ansicht (siehe 3D-Ansicht) unmittelbar aktualisiert, ohne eine Neuberechnung zu erfordern.
Die vorhandenen vertikalen Raster werden in den Objekttabellen eingetragen (siehe Menü Tabellen|Diverse Objekte). Die Objektreihenfolge in der Tabelle bestimmt die Reihenfolge der Berechnung.

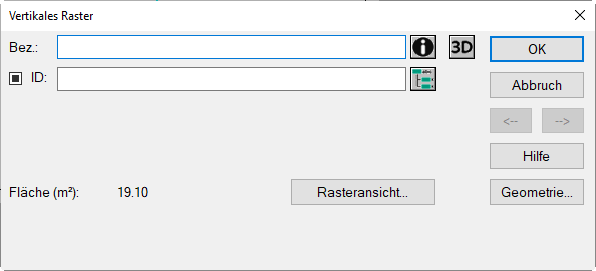

Dialog Vertikales Raster
Dialogoptionen
- Bezeichnung, ID, ObjectTree und Info-Fenster siehe Gemeinsame Eingabedaten
- Schaltfläche „3D“: siehe Gemeinsame Eingabedaten - Hindernisse.
Hinweis
für die 3D-Darstellung ist abweichend zu den Hindernisobjekten hier keine Farbauswahl für die Objektdarstellung möglich.
- Fläche (m²): Rasterfläche
- Schaltfläche Geometrie: siehe Gemeinsame Eingabedaten - Geometrie.
- Schaltfläche „Rasteransicht“: öffnet den Dialog Rasteransicht

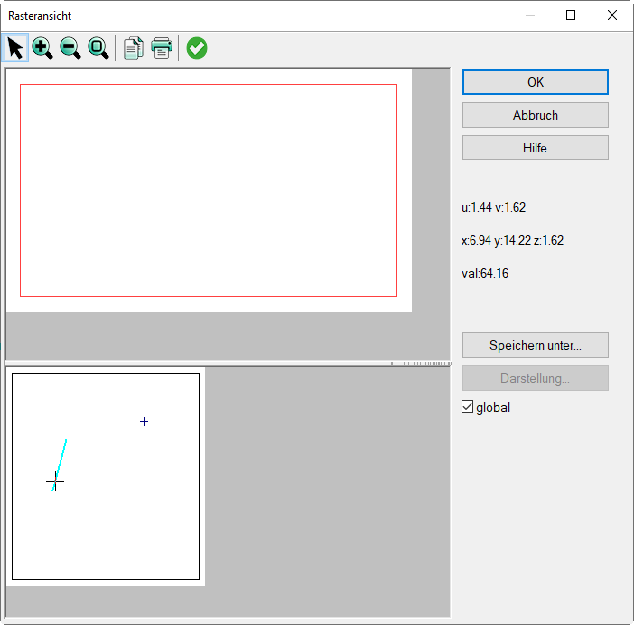

Dialog Rasteransicht
Der Dialog besteht aus einer spezifischen Symbolleiste und folgenden Ansichten des aktuellen vertikalen Rasters:
- oben: Vorderansicht (rechte Seite, bei Blick vom Anfangs- zum Endpunkt),
- unten: Aufsicht innerhalb des Raumes (siehe Raum).
Der Maßstab kann über die Symbolleiste (Zoom +/-, Umgriff) verändert werden.
Symbolleiste der Raster-ansicht
Folgende Befehle stehen zur Verfügung:
 |
Bearbeitungsmodus |
 |
Zoom + |
 |
Zoom - |
 |
Zoom Umgriff |
 |
Grafik in Zwischenablage kopieren |
 |
Dialog Drucken öffnen |
 |
aktuelle Änderungen übernehmen und Dialog schließen |
Lokales Koordinatensystem u, v
Im rechten Teil des Dialogs werden die Ortskoordinaten u (nach rechts) und v (nach oben) des lokalen Koordinatensystem angezeigt, dessen Nullpunkt (u, v)=(0, 0) sich in der linken unteren Ecke der Vorderansicht befindet (Minimum der zmin-Koordinaten beider Polygonpunkte).
Zusätzlich werden darunter die globalen Koordinaten x,y,z angezeigt, die der Eingabedaten im Dialog Geometrie entsprechen. Das Feld „val“ zeigt den Pegelwert (in dB) an der Mauszeiger-Position an.
Koordinierte Anzeige der Mauszeiger-Position
Wird der Mauszeiger in der Vorderansicht bewegt, so zeigt CadnaR dessen Position an der entsprechenden Stelle in der Aufsicht an. Durch diese Funktion kann jederzeit beurteilt werden, an welcher Position in der uv-Ebene sich die aktuelle Mauszeiger-Position befindet.
Schaltfläche „Speichern unter“
Über diese Schaltfläche können die Rasterwerte in folgenden Formaten gespeichert werden: *.rst, ASCII (*.txt, *.dat, *.csv)
Schaltfläche „Darstellung“
Standardmäßig ist die Option „global“ aktiviert. In diesem Fall werden die Einstellungen des Rasterdarstellung (siehe Rasterdarstellung) für das aktuelle vertikale Raster verwendet.
Nach Deaktivierung der Option „global“, kann über die Schaltfläche „Darstellung“ die Rasterdarstellung für dieses vertikale Raster editiert werden.
Vertikales Raster in der 3D-Ansicht
Die auf einem vertikalen Raster dargestellten Daten stellen datentechnisch einen Ausschnitt des räumlichen Voxelgitters dar. Daher zeigt einer vertikales Raster in 3D-Ansicht nach Verschieben oder nach einer Größenänderung des vertikalen Raster in der 2D-Raumansicht das neue Raster unmittelbar, ohne eine Neuberechnung zu erfordern.
Beispiel

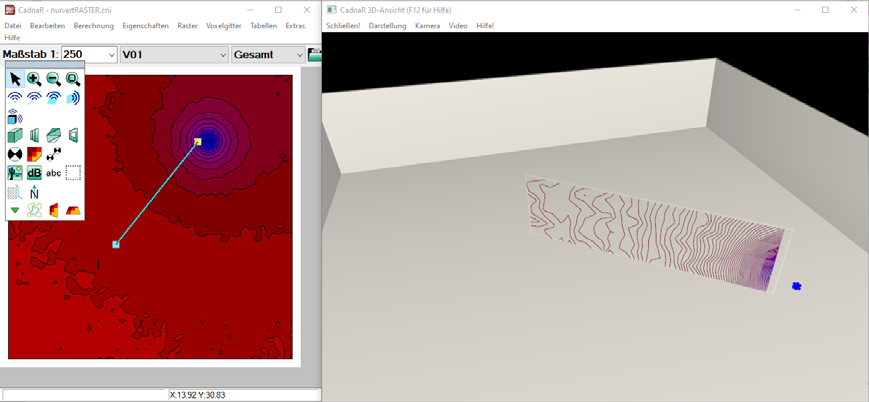

parallel Anzeige die 2D-Raumansicht (Grundriss) und der 3D-Ansicht:
 |
vertikales Raster in 2D- und 3D-Ansicht |
 |
Nach Verschieben eines Polygonpunkt des vertikalen Rasters in der 2D-Ansicht: 3D-Ansicht wird unmittelbar aktualisiert |
