Pegelrahmen

Mit diesem Werkzeug können die Pegelwerte im Raster an der Position, wo der Pegelrahmen platziert wurde, angezeigt werden (entweder mit oder ohne Rahmen). Die Größe des Rahmens, die Schriftgröße und -art kann angepasst werden. Nachdem die Eigenschaften des ersten Pegelrahmens editiert wurden, werden diese auch auf alle nachfolgenden Pegelrahmen angewandt.

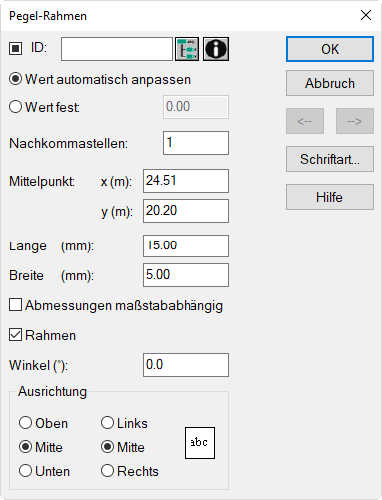

Dialog Pegelrahmen

Dialogoptionen

• ID, ObjectTree und Info-Fenster siehe Gemeinsame Eingabedaten
• Wert automatisch anpassen/Wert fest: Standardmäßig wird der errechnete Pegelwert in dem dB-Rahmen automatisch aktualisiert, d.h. nach jeder Neuberechnung wird immer der tatsächlich an diesem Punkt errechnete Pegel angezeigt. Bei Option "Wert fest" bleibt der letzte Pegelwert bei einer Neuberechnung erhalten. Hingegen zeigen die Linien oder Flächen gleichen Schallpegels immer den aktuellen Wert an.
• Nachkommastellen: Der Pegelwert wird entsprechend der gewünschten Stellenzahl gerundet.
• Mittelpunkt und Länge/Breite: xy-Koordinaten des Rahmenmittelpunkts, sowie dessen Länge und Breite (m)
• Abmessungen maßstababhängig: Bei aktivierter Option ändern sich die Abmessungen des Rahmens und die Schriftgröße in der Bildschirmdarstellung mit dem gewählten Maßstab. Um die gewünschte Größe eines Rahmens für einen bestimmten Maßstab einzurichten, ist es am einfachsten, diesen Maßstab auszuwählen und alle Einstellungen für einen Rahmen vorzunehmen. Diese Einstellungen erhalten auch alle nachfolgend eingefügten Objekte der gleicher Art. In diesem Falle wird - bei Eingabe eines neuen Rahmens - nicht mehr ein Rahmen neu aufgezogen, sondern nur an die gewünschte Stelle einmal mit der Maustaste geklickt. Der erzeugte Rahmen ist dann genauso groß wie der erste.
• Rahmen: Bei aktivierter Option wird ein Rahmen gezeichnet. Gleichzeitig wird der Rahmen deckend, d.h. evtl. darunter befindliche Objekte werden verdeckt. Ist diese Option deaktiviert, wird kein Rahmen gezeichnet und gleichzeitig wirkt das Objekt transparent.
• Winkel: Die Eingabe eines Werts in Grad bewirkt eine Drehung des Rahmens um seinen Mittelpunkt bezogen auf die x-Achse. Es können positive (Drehung gegen Uhrzeigersinn) und negative Werte (Drehung im Uhrzeigersinn) eingegeben werden.
• Ausrichtung: Die gewünschte Ausrichtung des Textes innerhalb des Rahmens wird durch Anklicken der entsprechenden Option eingestellt. Die Vorschau zeigt die Ausrichtung an.
• Schaltfläche "Schriftart": ermöglicht die Auswahl von Schriftart, -schnitt, -grad etc.
