Menü Datei

Neu

Beim Auswahl des Befehls Neu wird eine neue "leere" Datei geöffnet, in die Objekte eingefügt werden können. Ist bereits eine Datei geöffnet, an der Änderungen vorgenommen wurden, die noch nicht gespeichert sind, so erscheint eine Sicherheitsabfrage mit der Möglichkeit, die geöffnete Datei zu speichern.

Öffnen

siehe CadnaR (*.cni)

Speichern

Beim Anklicken dieses Befehls oder nach Anklicken des Symbols auf der Symbolleiste wird die gerade bearbeitete Datei unter ihrem bereits bestehenden Namen (mit ggfs. vorgenommenen Änderungen) gespeichert. Handelt es sich um eine neue, noch nicht abgespeicherte Datei, so öffnet sich das Dialogfenster "Speichern unter" (alternative Tastenkombination: STRG+S).

CadnaR-Dateien haben die Dateiendung *.cni. Beim Speichern einer Datei ergänzt CadnaR die Endung automatisch, sofern diese nicht angegeben wurde.

Speichern unter

Mit dem Befehl Speichern unter kann ein neuer Name zum Speichern der aktuellen Datei vergeben werden.

Bei Wahl eines bereits vorhandenen Dateinamens erscheint eine Sicherheitsabfrage mit der Möglichkeit, den Speichervorgang abzubrechen. Mit Bestätigung von „Ja“ wird die bereits vorhandene Datei mit der aktuellen überschrieben und bei „Nein“ wird der Speichervorgang abgebrochen. In diesem Fall wählen Sie zum Speichern der aktuellen Datei einen anderen, noch nicht existierenden Namen.

Import

siehe CadnaR (*.cni)

Export

siehe AutoCad DXF (*.dxf)

Datenbank

siehe Datenbank-Import (ODBC und XLSX)

Drucken Grafik

siehe Drucken Grafik - PlotDesigner

Drucken Bericht

siehe Drucken Bericht

Projekt-Info

Im Menü Projekt-Info können Informationen zum aktuellen Projekt eingetragen werden. Ausgefüllte Felder stehen als lokale Textbausteine in Tabellen | Bibliotheken (lokal) zur Verfügung.

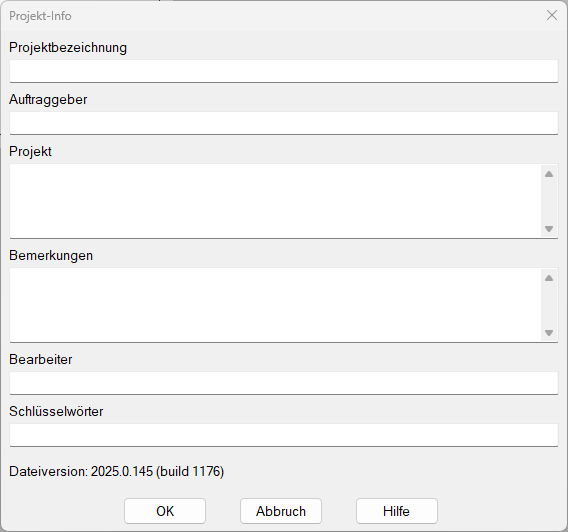

Dialog Projekt-Info

Nach dem Laden einer Datei wird im unteren Bereich die Dateiversion angezeigt.

Lokale Textbausteine

Beim Eintragen von Projektinformationen generiert CadnaR für jedes Feld automatisch Textbausteine. Die so generierten lokalen Textbausteine beginnen mit der Bezeichnung PI_ und sind in Großbuchstaben geschrieben.

Folgende Textbausteine werden automatisch generiert:

Name des Textbausteins	Feld in Projekt-Info
PI_TITEL	Projektbezeichnung
PI_CLIENT	Auftraggeber
PI_PROJECT	Projekt
PI_COMMENTS	Bemerkung
PI_AUTHOR	Bearbeiter
PI_KEYWORDS	Schlüsselwörter

Zur Verwendung der Textbausteine und Schlüsselwörter siehe Textbausteine (lokal).

Last Files

Es werden die Pfade der vier zuletzt geöffneten Dateien angezeigt. Klicken Sie zum erneuten Öffnen auf den jeweiligen Dateinamen.

Beenden

Der Befehl Beenden schließt CadnaR. Wurde die aktuelle Datei bearbeitet und noch nicht gespeichert, so erscheint ein Hinweis mit der Möglichkeit, vor Beendigung des Programms diese Datei zu sichern.
