Kapitel 6 - Objekte verändern

Mittels des Dialogs Objekte verändern können für eine oder mehrere Objekte verschiedene Aktionen ausgeführt werden. Der Befehl ist auswählbar:

• aus dem globalen Kontextmenü im CadnaR-Hauptfenster nach Mausklick auf die weiße Fläche und
• im Kontextmenü eines einzelnen Objektes.

Wird der Befehl aus dem Kontextmenü eines geschlossenen Polygons gewählt, so beziehen sich die Aktionen auf den Bereich innerhalb, außerhalb oder auf dem Rand des Polygons.

Bei Auswahl des Befehls Objekte verändern aus dem Kontextmenü eines einzelnen Objekts wird dieses Objekt von der anschließend gewählten Aktion ausgeschlossen.

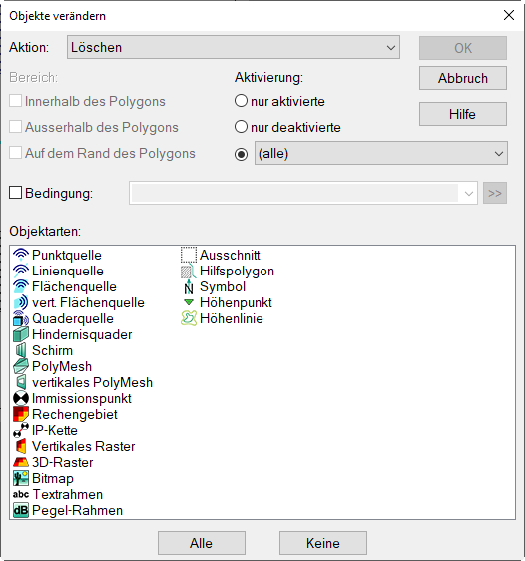

Dialog Objekte verändern

Aktionen

Gegenwärtig stehen in CadnaR folgende Aktionen zur Verfügung:

• Löschen
• Attribut verändern
• Duplizieren
• Erzwinge Rechteck
• Erzwinge Rechte Winkel
• Fange Punkt an Hindernis
• Punktereihenfolge ändern
• Spline
• Stich
• Zerstückeln
• Verbinde Linien
• Transformation
• Umwandeln in
• Erzeuge Etikett
• Paralleles Objekt
• Aktivierung
• Multiselect
• Lösche Duplikate
• Drehwinkel normalisieren
• ObjectTree-Zuordnung ändern
