Koordinatengitter

Ein Koordinatengitter dient als Eingabehilfe bei der Objekteingabe. Das am Bildschirm angezeigte Koordinatengitter wird auch beim Kopieren oder Drucken ausgegeben.

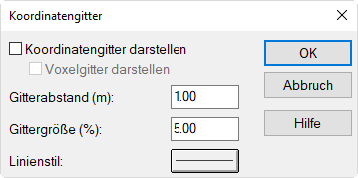

Dialog Koordinatengitter

Dialogoptionen

Koordinatengitter darstellen

schaltet die Darstellung des Koordinatengitters Ein/Aus

Voxelgitter darstellen

Wird diese Option aktiviert, so kann der Gitterabstand nicht mehr eingegeben werden. Stattdessen wird der (xyz-äquidistante) Voxelabstand verwendet (siehe Menü Voxelgitter). Beachten Sie, dass in diesem Fall die Voxelgrenzen und nicht die Voxel-Mittelpunkte dargestellt werden.

Gitterabstand (m)

Der Gitterabstand gilt gleichzeitig für die x- und die y-Koordinate.

Gittergröße (%)

Bei 100 % Gittergröße ist das Gitterraster durch Linien geschlossen.

Linienstil

Es kann die Farbe, die Linienstärke in (mm/10) und die Linienart definiert werden.
