Freifeld-Simulation berechnen

Diese Berechnungsoption ermöglicht, für eine ausgewählte Quellgruppe die Berechnung der Immissionspegel an allen zugehörigen aktiven Immissionspunkten unter Halb-Freifeld-Bedingungen durchzuführen, ohne vorher den Raum bzw. die Raumbegrenzungsflächen umzurüsten (auf voll-absorbierende Wände und reflektierenden Boden).

Hintergrund

Bei der Bearbeitung von Projekten mit Maschinen besteht regelmäßig der Bedarf, eine der normativen Messumgebung entsprechende Berechnung unter Halb-Freifeld-Bedingungen durchführen zu können. Dies ist - zum Beispiel - dann der Fall, wenn nur gemessene Schalldruckpegel LpA an Immissionspunkten in Maschinennähe vorliegen, der zugehörige Schallleistungspegel LWA aber unbekannt ist. In derartigen Fällen muss der zur Kennzeichnung verwendete Schallleistungspegel LWA der Maschine/n oder Anlagenteile unter Verwendung geeigneter Methoden geschätzt werden. Anschließend kann mit Hilfe dieser Freifeld-Simulation untersucht werden, ob die gemessenen Schalldruckpegel LpA in Maschinennähe mit den berechneten (ggf. näherungsweise) übereinstimmen.

Vorgehensweise

Folgende Schritte sind erforderlich:

  • Die Teilquellen, aus denen das Maschinenmodell besteht, und die zugehörigen Messpunkte (Immissionspunkte) in der Nähe der Maschine müssen sich innerhalb einer Gruppe befinden. Am einfachsten lässt sich dies über den ObjectTree von CadnaR realisieren (siehe ObjectTree).
  • Falls mehrere Maschinen in der Projektdatei vorhanden sind, muss jede Maschine sich in einer separaten Gruppe (einschl. der zugehörigen Mess- bzw. Immissionspunkte) befinden.
  • Nach Auswahl dieses Befehls wird der Dialog Berechnung Freifeld-Simulation geöffnet, der die Auswahl einer im ObjectTree definierten Quellgruppe ermöglicht.

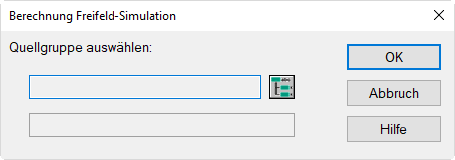

Dialog Berechnung Freifeld-Simulation

  • Klicken Sie auf das ObjectTree-Symbol um in den Dialog Select zu gelangen.

  • Wählen Sie dort eine vorab definierte Quellgruppe aus.

  • Nach Klick auf OK wird die Freifeld-Simulation gestartet. Die Ergebnisse werden in den der Quellgruppe zugeordneten Immissionspunkten angezeigt.
  • Durch erneute Auswahl einer Gruppe kann sukzessive die Freifeld-Simulation für alle vorhandenen Quellgruppen durchgeführt werden.

Berechnungsfortschritt

Während der Berechnung wird der Berechnungsfortschritt in einem separaten Dialog angezeigt, über den die Berechnung abgebrochen werden kann (siehe Berechnungsfortschritt).
