3D-Drahtgittermodell

Die Bildschirmdarstellung stellt eine Projektion des gesamten Modells auf die horizontale Bezugsebene XY dar. Diese Draufsicht hat wie jede einzelne Ansicht den Nachteil, dass in Projektionsrichtung hintereinander liegende gleichartige Objekte nicht unterschieden werden können. In der Grundrissprojektion ist die Höhe eines Objekts in z-Richtung nicht erkennbar.

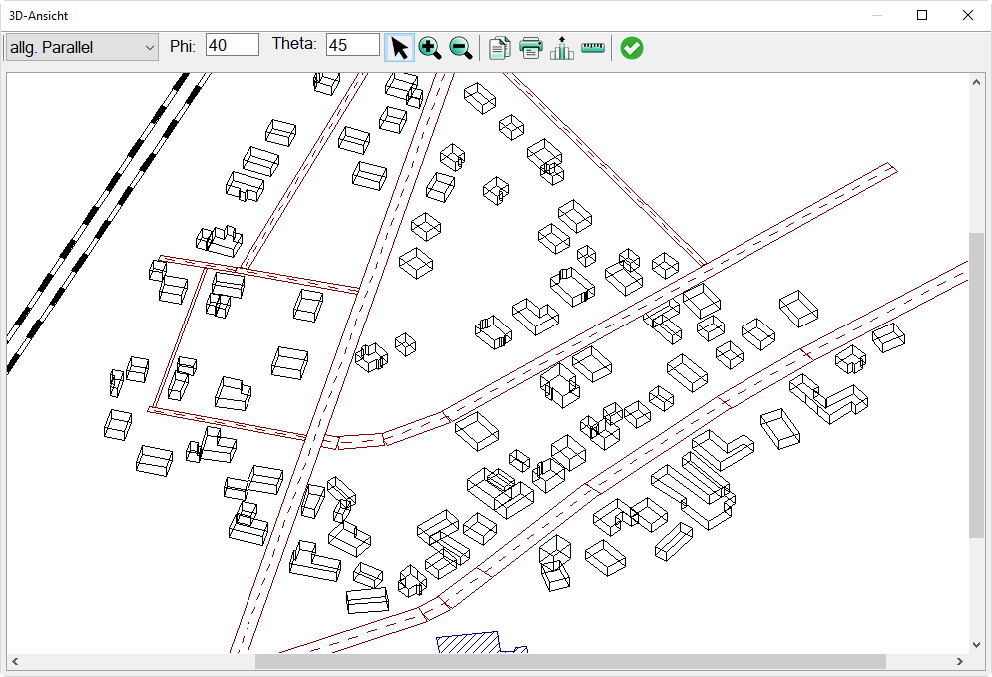

Die Optionen im Menü Eigenschaften|3D-Ansicht sind hier hilfreich. Hier eine Darstellung mit der Option „allgem. Parallel“.

Geben Sie Werte für die Blickrichtung für Winkel „Phi“ (Winkel relativ zur positiven x-Achse, positiv im Gegenuhrzeigersinn) und „Theta“ (Erhebungswinkel gegen die Horizontale) ein.

Alternativ können Sie die Pfeiltasten des numerischen Tastaturblocks verwenden (Phi: Tasten 4 und 6, Theta: Tasten 3 und 9).
