Anzeigeeinheiten

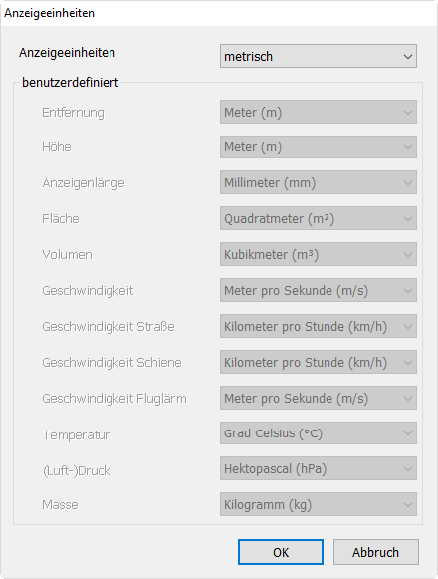

CadnaA kann geometrische und andere Daten im Hauptfenster, in Dialogen und Tabellen in verschiedenen Einheiten anzeigen. Über den Dialog Anzeigeeinheiten im Menü Eigenschaften können die Einheiten gewählt, die zur Anzeige verwendet werden.

Anzeigeneinheiten

Es stehen drei Arten von Anzeigeneinheiten zur Verfügung:

• benutzerdefiniert
• imperial
• metrisch

Die Anzeigeart „metrisch“ ist voreingestellt. In den Feldern wird angezeigt, welche Einheiten in diesem Fall für die jeweiligen Parameter verwendet werden.

Bei Auswahl von „benutzerdefiniert“ kann für jeden Parameter individuell eine Einheit ausgewählt werden.

Beachten Sie, dass CadnaA intern metrische Einheiten verwendet, da die Algorithmen (z.B. zur Schallausbreitungsrechnung) i.d.R. auf metrischen Einheiten basieren. Dies ist zu beachten, wenn als Anzeigeart „imperial“ oder eine abgewandelte Art „benutzerdefiniert“ eingestellt ist.

Import von nicht-metrischen Daten

Falls Dateien importiert werden sollen, die nicht-metrische Einheiten verwenden, können diese schon im Zuge des Imports konvertiert werden (siehe Koordinatentransformation, Einheitenkonvertierung).

Nachträgliche Einheitenkonvertierung

Die Einheitenkonvertierung kann auch nachträglich erfolgen. Verwenden Sie dazu die Aktion „Transformation“ im Dialog Objekte verändern oder den Kontextmenü-Befehl Transformation. Zu den erforderlich Einstellungen siehe Koordinatentransformation, Einheitenkonvertierung.

Diese Option ist vor allem beim Datenexport (z.B. nach DXF oder SHP) zweckmäßig, wenn die Ausgabeeinheiten von den in der Modellierung verwendeten Einheiten abweichen sollen.

Hinweis

Beachten Sie, dass falls eine Zieleinheit abweichend von „Meter“ verwendet wird, eine nachträgliche Berechnung in jedem Falle falsch ist, da CadnaA die erzeugten Längen als metrisch auffasst.
