Straßenoberflächen

In den Bibliotheken Straßenoberflächen (Menü Tabellen|Bibliotheken (lokal) und (global)) werden Straßenoberflächen für bestimmte Berechnungsmethoden verwaltet. Die Bibliotheken können vom Anwender erweitert werden.

Zugriff auf Straßenoberflächen

Der Zugriff erfolgt über den Dialog Straße. Die Straßenoberflächen stehen zur Auswahl, sofern die entsprechende Straßen-Berechnungsmethode in der Berechnungskonfiguration ausgewählt ist.

Neue Straßenoberflächen eingeben

siehe Objekttabellen

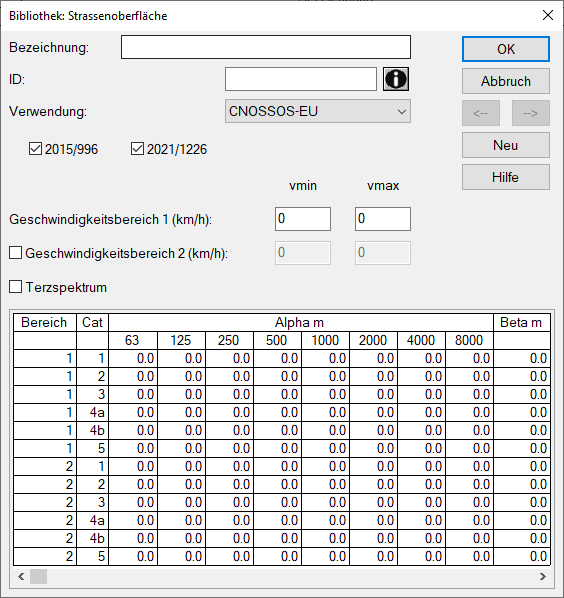

Dialogoptionen

Bezeichnung

beschreibende Bezeichnung

ID

Kurz-Bezeichnung (Attribut: STRO_ID)

Verwendung

Berechnungsmethode, für welche eine Straßenoberfläche definiert werden soll. Abhängig der Auswahl stehen im weiteren verschiedene Eingabeparameter zur Verfügung:

• CNOSSOS-EU: Auswahl 2015/996 bzw. 2021/1226, Definition Geschwindigkeitsbereiche, Definition Alpha / Beta - Werte
• SonRoad18: Definition DLW,R,road
• RLS-19: Geschwindigkeitsbereiche, Definition Straßendeckschichtkorrektur Dsd (dB)

CNOSSOS -EU2015/996, 2021/1226

Bei Auswahl der Berechnungsmethode „CNOSSOS-EU“ kann definiert werden, unter welcher Berechnungsmethode (2015/996 und/oder 2021/1226) diese Straßenoberfläche im Dialog der Straße verwendet werden kann. Bei Auswahl von „2015/996“ bzw. „2021/1226“ sind jeweils neben der europäischen Berechnungsmethode auch alle länderspezifischen Umsetzungen inbegriffen.

Geschwindigkeitsbereiche (km/h)

Mindest- und Höchstgeschwindigkeit für die Straßenoberfläche. Je Bereich können die Emissionsparameter definiert werden. Die Geschwindigkeitsbereiche 1...3 werden in der Tabelle der Emissionsparameter in erster Spalte angezeigt.

Terzspektrum

Bei aktivierter Checkbox ist die Eingabe in der nachstehenden Tabelle in Terzen (statt Oktaven) möglich. Diese Einstellung wird bei Berechnungen nach 2021/1226 NO benötigt.

Tabelle der Emissionsparameter

Die in der Tabelle verfügbaren Eingaben beziehen sich auf die jeweiligen Berechnungsmethoden, siehe

• CNOSSOS-EU: EU-2015, EU-2021
• SonROAD18: EMPA5214-2018, EMPA5214-2020
• RLS-19: RLS-2019

Einträge der Default-Bibliothek

Die Default-Bibliothek enthält u.a. folgende Daten:

• CNOSSOS-EU:

  • CNS_* aus EU-2015und EU-2021
  • DEU_* aus CNS-DE-2018und CNS-DE-2021
  • AT_* ausRVS-2019und RVS-2021
  • FIN_* aus CNS-LAS-2017
  • FRA_* aus LEGI-2022
  • NO_* aus SINT-2021-00435. For category 5, the values of category 1 are used.
  • HU_* aus CNS-HU-2025

• SonROAD18 aus EMPA5214-2018, EMPA5214-2020

• RLS-19 aus RLS-2019

Hinweis

Bzgl. CNOSSOS-EU: Bei Verwendung der Bibliotheks-Managers (siehe Bibliothek-Manager) die Option „Bei Namensgleichheit Originale behalten“ verwenden, um Straßenoberflächen mit gleichlautenden IDs aber unterschiedlichen Verwendungen (2015/996 bzw. 2021/1226) sichtbar zu machen
