Sonstiges

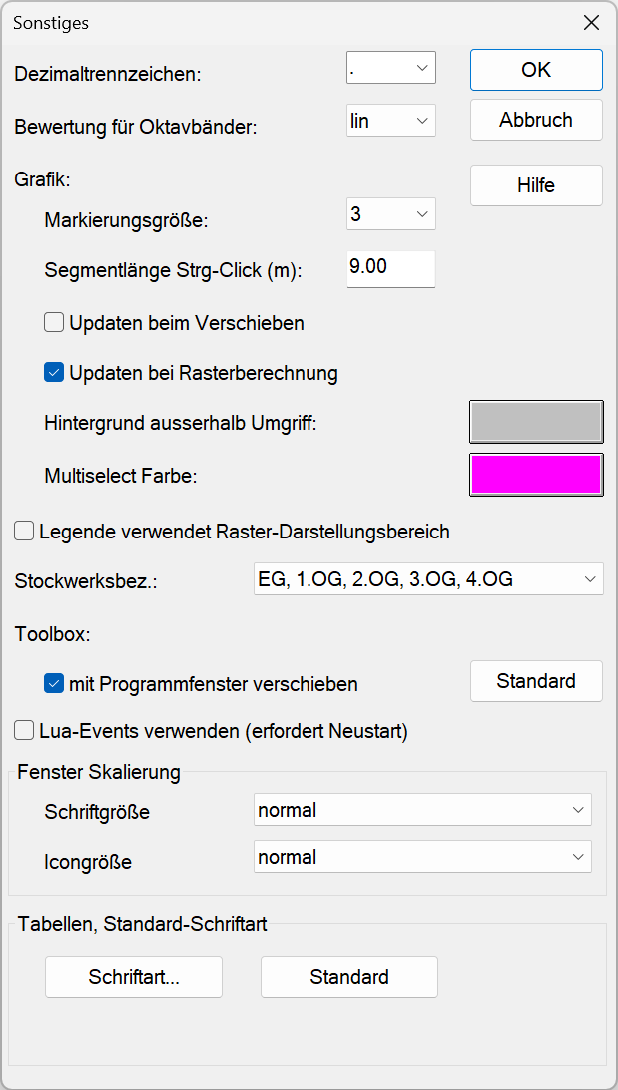

Im Dialog Sonstiges (Menü Eigenschaften) stehen nachfolgende Optionen zur Verfügung.

Dezimaltrennzeichen

Wählen Sie Punkt oder Komma als Dezimaltrennzeichen und verwenden Sie dieses bei der Eingabe in Editierfelder oder Tabellenzellen. CadnaA fängt zum größten Teil falsch eingegebene Dezimaltrennzeichen ab. Dies ist jedoch in einigen Felder nicht immer möglich und führt dann zu falschen Ergebnissen. Bei sog. Formelfeldern, wie z.B. im Editierdialog der allgemeinen Quellen, in denen auch Spektren referenziert werden können, muss als Dezimaltrennzeichen der Punkt verwendet werden, da das Komma in diesem Feldern ein Sonderzeichen darstellt.

Bewertung für Oktavbänder

Für die Druckausgabe und die Anzeige von berechneten Frequenzspektren im Editierdialog des Immissionspunktes kann die Frequenzbewertung (lin, A, B, C, D) für Oktavbänder gewählt werden. Die Anzeige im Editierdialog wird unmittelbar aktualisiert.

Diese Einstellung kann den Schreib- und Lesezugriff der Attribute S und SIN beeinflussen, siehe auch S.

Markierungsgröße

Die Größe der Markierungspunkte an den Stützstellen des ausgewählten Objektes kann verändert werden.

Segmentlänge

Bei Eingabe von Flächen und Linien mit der Maus kann mit gedrückter STRG-Taste die Eingabe von gleichgroßen vordefinierten Segmenten erzwungen werden. Damit können z.B. gleiche Elementbreiten für Lärmschutzwände eingegeben werden. Geben Sie eine gewünschte Länge (m) ein. Der Vorgabewert ist 10 m.

Updaten beim Verschieben

Klicken Sie im Hauptfenster von CadnaA auf eine weiße Fläche und halten Sie dabei die linke Maustaste gedrückt, erscheint eine Hand auf dem Bildschirm. In diesem Modus können Sie die Grafik beliebig am Bildschirm innerhalb des eingestellten Umgriffs verschieben. Mit aktivierter Option wird die Grafik während des Verschiebens ständig neu aufgebaut, ansonsten erst nach loslassen der Maustaste.

Updaten bei Rasterberechnung

Bei aktiver Option wird während der Rechnung das Farbraster für die bereits berechneten Flächen kontinuierlich angezeigt.

Hintergrund außerhalb Umgriff

Für die Fläche, die nicht zu Umgriff gehört, kann eine andere Farbe gewählt werden. Dazu klicken Sie auf den Farbschalter und wählen die gewünschte Farbe aus.

Multiselect Farbe

Darstellungsfarbe für Objekte, welche per Multiselect ausgewählt werden (default: magenta).

Legende verwendet Raster-Darstellungsbereich

Diese Option bewirkt in Verbindung mit der für die aktuelle Zielgröße ausgewählten Farbpalette, dass die über Objekt "Symbol" gewählte Rasterlegende nur den innerhalb des Rasters auftretenden Wertebereich anzeigt. Ist diese Option deaktiviert, wird die Legende auf Basis des Wertebereichs der gewählten Farbpalette angezeigt, unabhängig von den im Raster tatsächlich auftretenden Werten.

Ist im Dialog Rasterdarstellung die Option "Darstellungsbereich" aktiviert, so bestimmen die dort eingegebene Unter-/Obergrenze den Wertebereich der Rasterlegende.

Stockwerksbezeichnung

Es kann gewählt werden, welche Art der Stockwerkbezeichnung innerhalb der Option „Zeige Stockwerke“ (Dialog Gebäudelärmkarte, siehe Gebäudelärmkarte) und innerhalb der Ergebnistabelle (Dialog Ergebnistabelle/Ergebnistabelle editieren, siehe Gebäudelärm-Ergebnistabelle) verwendet wird.

Folgende Stockwerksbezeichnungen stehen zur Verfügung:

• EG, 1.OG, 2.OG, 3.OG, 4.OG (deutsche Bezeichnungen)
• 0, 1, 2, 3, 4 (Nummerierung mit 0=Erdgeschoss)
• Ground, 1st, 2nd, 3rd, 4th (engl. Bezeichnungen mit ’ground floor’)
• 1, 2, 3, 4, 5 (Nummerierung mit 1=Erdgeschoss)
• 1st, 2nd, 3rd, 4th, 5th (englische Bezeichnungen)

Toolbox

Standardmäßig wird der Werkzeugkasten (engl. „toolbox“) mit dem Programmfenster verschoben. Bei deaktivierter Option wird der Werkzeugkasten nicht verschoben, wenn das Programmfenster verschoben wird.

Schaltfläche „Standard“

stellt auf Standard-Einstellungen zurück

LUA-Events verwenden

siehe LUA-Events

Fenster-Skalierung

Für die Schriftgröße in Menüs und Dialogen stehen folgende Optionen zur Verfügung:

• kleiner
• normal
• größer

Diese Einstellung bezieht sich auf alle Dialoge außer den Systemmenüs.

Für die Icongröße auf der Symbolleiste und im Werkzeugkasten stehen folgende Optionen zur Verfügung

• kleiner
• normal
• größer

Änderungen werden unmittelbar aktiv, erfordern also keinen Neustart von CadnaA.

Tabellen, Standard-Schriftart

Schriftarten und -größen für Tabellen können nach Anklicken der Schaltfläche „Schriftart“ eingestellt werden. Die Schaltfläche „Standard“ setzt sie auf die Standardwerte zurück.

Codepage für Legacy-Dateien

Für weitere Information, siehe Umstellung auf UTF-8.
