Straßentypen

In den Bibliotheken Straßentypen (Menü Tabellen|Bibliotheken (lokal) und (global)) können Verkehrsparameter für bestimmte Berechnungsmethoden der Lärmart Straße definiert werden.t.

Verwendung

Die Verwendung der Emissionsparameter erfolgt im Dialog einer Straße, sofern unter Berechnung|Konfiguration|Tab Normen die entsprechende Berechnungsmethode ausgewählt ist.

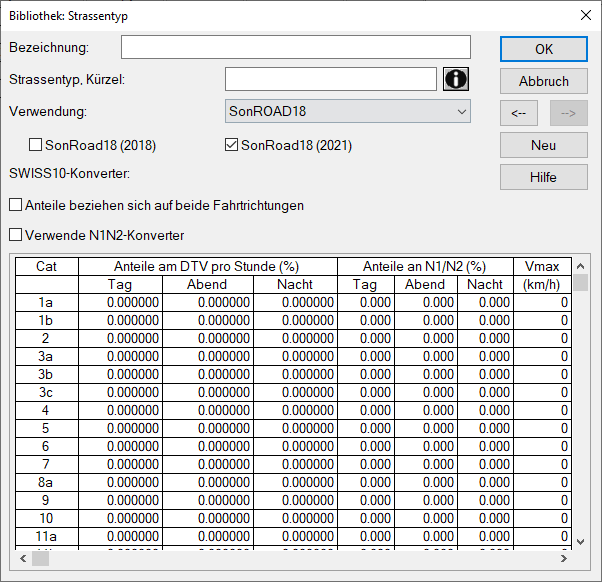

Straßentyp für SonRoad18

Nach Doppelklick in eine Zeile und Auswahl von SonROAD18 können neben Bezeichnung, ID und Memofeld folgende Daten eingegeben werden:

SonRoad18(2018) und/oder SonRoad18(2021)

Definition, ob dieser Straßentyp im Dialog der Straße angezeigt werden soll. Sofern SonRoad18 (2018) aktiviert ist, wird dieser Eintrag angezeigt, wenn in der Berechnungskonfiguration, Tab Straße ebenso SonRoad18(2018) gewählt ist (SonRoad18 (2021) analog). Bzgl. der Einstellungen in der Berechnungskonfiguration, siehe SonROAD18.

Anteile beziehen sich auf beide Fahrtrichtungen

siehe SonROAD18

Verwende N1N2-Konverter

In CadnaA ist bei allen mitgelieferten Straßentyp-Datensätzen die Option „Verwende N1N2-Konverter“ standardmäßig aktiviert. Für weitere Informationen zur Funktion, siehe SonROAD18.

Fahrzeugkategorien

Die von SonROAD18 verwendeten Fahrzeugkategorien werden in BAFU2127-2021, Tabelle 3 erläutert. In CadnaA werden hierbei die in 3. Spalte angegebenen „Nr.“ zur Zuordnung verwendet, z.B. 1a, 1b ... 13c. Sofern innerhalb der Unterkategorien noch weitere Typen vorliegen, werden diese mit dem Anfangsbuchstaben in CadnaA angegeben, z.B. wird der Batterie-Bus „SOR EBN 8 Elektromidibus, 2 Achsen“ der Kategorie 11g in CadnaA mit „11gS“ abgekürzt.

Anteile am DTV pro Stunde (%)

Eingangsdaten zur Verwendung des DTV-SWISS10-Konverters. Für jede Fahrzeug-Kategorie wird der prozentuale Anteile am DTV pro Stunde angegeben.

Für die Default-Straßentypen (ungleich HLS-4-N/U*) ergibt die Summe aller Tag-Werte * 16 (h) + Summe aller Nacht-Werte * 8 (h) = 0.5 (50%), da der auf den Gesamtverkehr bezogene DTV mithilfe des DTV-SWISS10-Konverters auf eine Fahrtrichtung aufgeteilt wird. Mit der Option „Anteile beziehen sich auf beide Fahrtrichtungen“ stehen weitere Eingabemöglichkeiten zur Verfügung, siehe SonROAD18 für weitere Informationen.

Anteile an N1/N2 (%)

Eingangsdaten zur Verwendung des N1N2-Konverters. Ein Wert beschreibt, welchen prozentualen Anteil die jeweilige Fahrzeugklasse an der Verkehrsmenge N1 bzw. N2 hat.

Vmax

Definition einer Fahrzeugklassen-abhängigen Höchstgeschwindigkeit.

Objektattribute

Folgende Straßen-Objektattribute können für globale Änderungen verwendet werden:

STRGATT bezieht sich auf den ID des Bibliotheksobjekts „Straßentyp“
STRO_ID bezieht sich auf den ID des Bibliotheksobjekts „Straßenoberfläche“

Siehe auch

Für weitere Informationen, siehe SonROAD18.
