Tastatureingabe

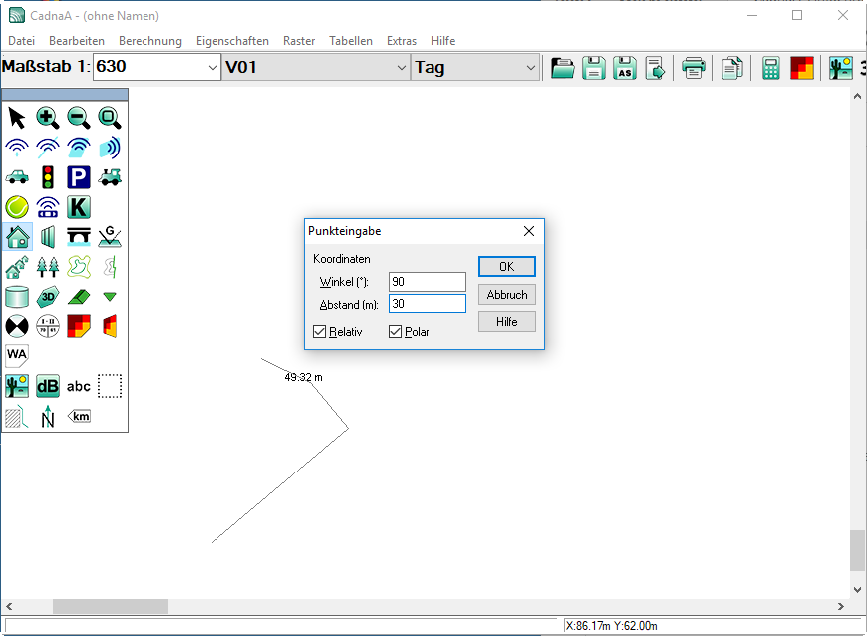

Zuerst das gewünschte Objekt-Symbol im Werkzeugkasten aktivieren. Die gewünschten Koordinaten können Sie nun direkt über Tastatur eingeben. Bei Eingabe der ersten Zahl öffnet sich der Dialog Punkteingabe.

Sie können sowohl rechtwinkelige Koordinaten als xy-Wertepaare, als auch Polarkoordinaten als Winkel und Radius eingeben. Im ersten Fall - die Standard-Einstellung - ist das Kontrollkästchen „Polar“ deaktiviert, im letzteren Fall aktiviert.

Die eingegebenen Koordinaten werden entweder - dies ist die Standard-Einstellung - als auf den Nullpunkt x/y = 0/0 bezogene Absolutkoordinaten oder als auf den letzten Punkt bezogene Relativkoordinaten aufgefasst. Im ersten Fall ist das Kontrollkästchen deaktiviert, im letzten Fall aktiviert.

Bei der Eingabe mehrerer Punkte hintereinander können Sie beliebig zwischen den Eingabemodi Maustaste und Tastatur einerseits sowie zwischen rechtwinkeligen und polaren oder absoluten und relativen Koordinaten andererseits wechseln. Das Ergebnis der Eingabe können Sie in der grafischen Darstellung laufend verfolgen.

Beispiel

Eingabe eines Hauses der Abmessung 30 m x 10 m, wobei der linke Eckpunkt der 30 m Fassade an einer bestimmten Stelle im Plan platziert und die Fassadenfront mit der x-Achse einen 40°-Winkel bilden soll.

Aktivieren des Objekt-Symbols Haus im Werkzeugkasten mit der Maus oder mit der Tastenkombination STRG+H.
Anklicken der Position für die zu platzierende Hausecke (Mauszeiger in der Bildschirm-Plandarstellung oder Digitalisierlupe auf dem Papierplan)

Eingabe des Werts 40, Weiterschalten mit der Tabulator-Taste (TAB) und Eingabe des Werts 30, aktivieren der beiden Kontrollkästchen Relativ und Polar und bestätigen mit RETURN (die erste Hausseite wird gezeichnet)
Eingabe der Werte 90 und 10 bei derselben Einstellung und bestätigen (die zweite Hausseite wird gezeichnet)
Eingabe der Werte 90 und 30 (dritte Hausseite)
rechte Maustaste drücken (das Rechteck wird geschlossen)
