Berechnungsprotokoll
Die obige Berechnung lässt sich auch mit Hilfe des CadnaA-Berechnungsprotokolls kontrollieren. Darin werden die Emissions- und Immissionswerte einschließlich der Dämpfungsterme für jede Teilquelle an jedem Immissionspunkt übersichtlich in einer Tabelle protokolliert.
- Speichern Sie zunächst die Datei in ein lokales Verzeichnis auf Ihrer Festplatte.
- Aktivieren Sie im Menü Berechnung|Protokoll das Kästchen "Schreibe Protokoll" und schließen Sie das Fenster mit OK.
-
Führen Sie die Berechnung über das Taschenrechner-Symbol
auf der Symbolleiste erneut durch. -
Anschließend das Berechnungsprotokoll über Menü Berechnung|Protokoll, Schaltfläche "Drucken" öffnen.
Hinweis
Die Protokolldatei wird in das gleiche Verzeichnis geschrieben, in dem sich die CadnaA-Datei befindet.

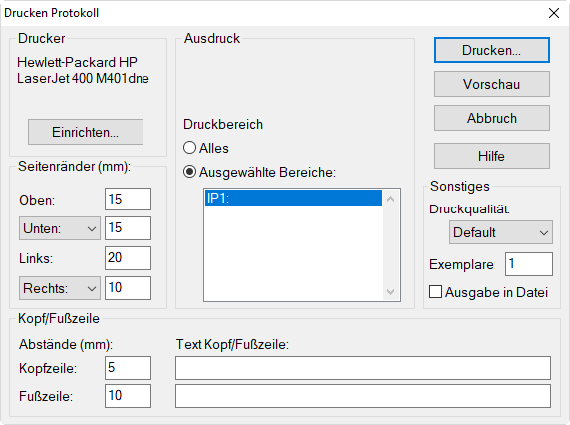

- Wählen Sie die Protokollvorschau mit Angabe der Immissionsortes (IP1) und klicken Sie die Schaltfläche "Vorschau".
Anschließend wird das Protokoll am Immissionspunkt IP1 für die Punktquelle angezeigt:
Protokoll am Immissionspunkt IP1 für die Punktquelle
Die Dämpfungen aufgrund von geometrischer Ausbreitung (Adiv=51 dB) und Luftabsorption (Aatm=0.2 dB) sind aufgeführt.
Der Ergebnispegel Lr gilt in diesem Fall für jeden der drei Zeiträume Tag, Abend und Nacht (siehe Spalte „DEN“).
