Richtwirkung von Bauteilen und Öffnungen

In der österreichischen Richtlinie ÖAL 28 „Schallabstrahlung und Schallausbreitung“ (Ausgabe Dez. 1987 ÖAL28-1987) sind frequenzunabhängige Richtwirkungen für die Abstrahlung von Bauteilen und von Öffnungen innerhalb der Gebäudehülle aufgeführt. Die Richtwirkung für die Bauteil-Abstrahlung wurde mit der Ergänzung von 2001 geändertÖAL28-2001.

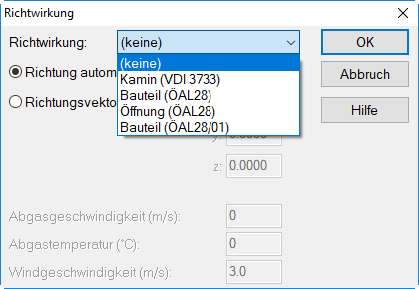

Richtwirkungen nach ÖAL 28 im Dialog Richtwirkung

Nach der Zurückziehung dieser Richtlinie (ersetzt durch ÖNORM ISO 9613-2) wird in der „Anleitung für die Modellbildung zur Schallimmissionsprognose nach ÖNORM ISO 9613-2:2008 und ÖNORM EN 12354-4:2001-02-01“ forum-2001 darauf hingewiesen, dass die Richtlinie bezüglich der Festlegungen zur Schallabstrahlung „weiterhin Gültigkeit besitzt“. Zudem wird in der Anleitung klargestellt, dass die Richtwirkungskorrektur für Bauteile „nur für biegeweiche Bauteile Gültigkeit hat, ... für massive Bauteile (ist) die Ersatzschallquelle ohne Richtwirkungskorrektur einzusetzen“. Die Anleitung verweist dazu auf oben schon genannte Ergänzung der ÖAL-Richtlinie 28 vom Februar 2001. Daher stehen drei ÖÄL-spezifische Richtwirkungen zur Verfügung:

• Bauteil (ÖAL28): gemäß Ausgabe Dez. 1987
• Öffnung (ÖAL28): gemäß Ausgabe Dez. 1987
• Bauteil (ÖAL28/01): gemäß Ergänzung ÖAL28, Februar 2001

Die Richtwirkungen von Bauteilen und Öffnungen nach ÖAL28 sind frequenzunabhängig.

Richtwirkungskorrektur ΔLΦ

Bauteil- bzw. Öffnungs-Richtwirkung im Winkel Φ(schraffiert: abstrahlende Fläche)

Abhängig vom Winkel Φ zur Flächennormalen werden folgende Formeln für die Richtwirkungskorrektur ΔLΦ verwendet:

Richtwirkung von Bauteilen, Fassung 1987

\(0°\leq \Phi \leq 85°: \Delta L_\Phi = -3+(3*\frac{\Phi}{42.5°}) dB\)

\(85°< \Phi \leq 135°: \Delta L_\Phi = 3-10\lg(0.4(\Phi-90°)+3) dB\)

\(135°< \Phi \leq 180°: \Delta L_\Phi = -10 dB\)

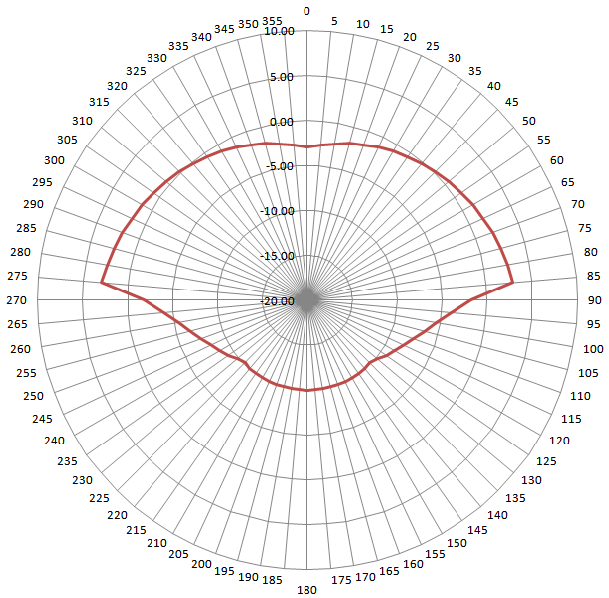

Richtwirkungsdiagramm (Flächennormale in Richtung 0°):

Richtwirkung von biegeweichen Bauteilen, Fassung 2001

\(0°\leq \Phi \leq 85°: \Delta L_\Phi = 0 dB\)

\(85°< \Phi \leq 107.5°: \Delta L_\Phi = -10\lg(0.4(\Phi-90°)+3) dB\)

\(107.5°< \Phi \leq 180°: \Delta L_\Phi = -10 dB\)

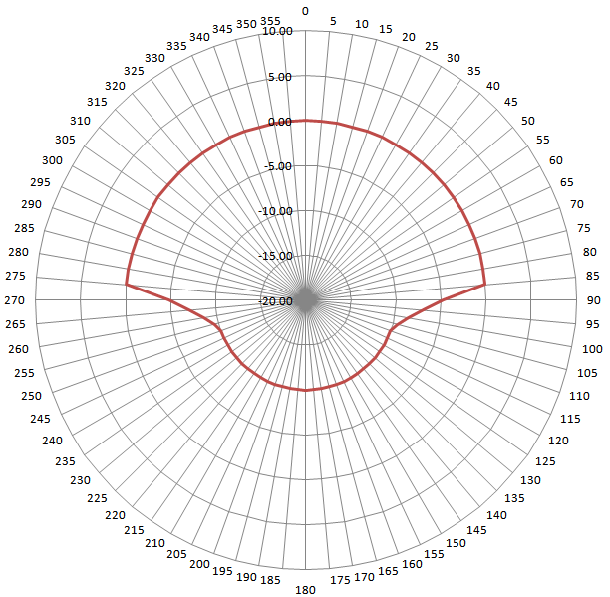

Richtwirkungsdiagramm (Flächennormale in Richtung 0°):

Richtwirkung von Öffnungen, Fassung 1987

\(0°\leq \Phi \leq 45°: \Delta L_\Phi = 4 dB\)

\(45°< \Phi \leq 85°: \Delta L_\Phi = 6\lg(\frac{90°-\Phi}{10}) dB\)

\(85°< \Phi \leq 135°: \Delta L_\Phi = -2-6\lg(0.4(\Phi-90°)+3) dB\)

\(135°< \Phi \leq 180°: \Delta L_\Phi = -10 dB\)

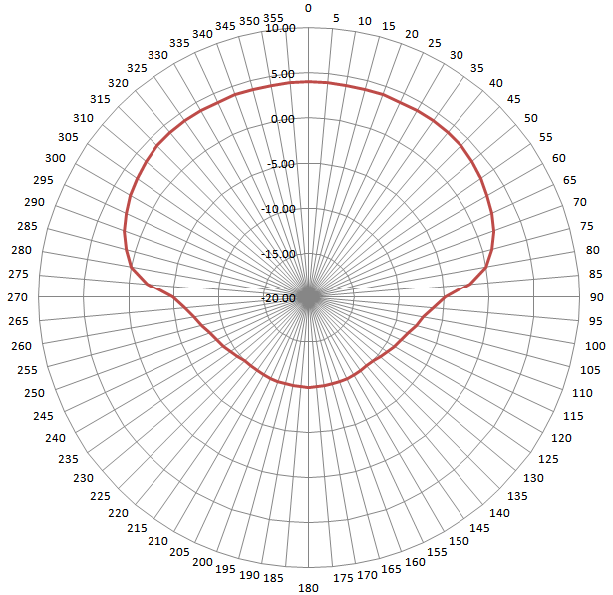

Richtwirkungsdiagramm (Flächennormale in Richtung 0°):

Anwendung

In der Praxis stellen abstrahlende Bauteile und Öffnungen Bestandteile der Außenhülle von Gebäuden dar. In diesem Fall wird der Richtwirkungsvektor standardmäßig automatisch ausgerichtet (siehe Richtwirkung bei Industriequellen, Automatische Orientierung nach Quelltyp).
