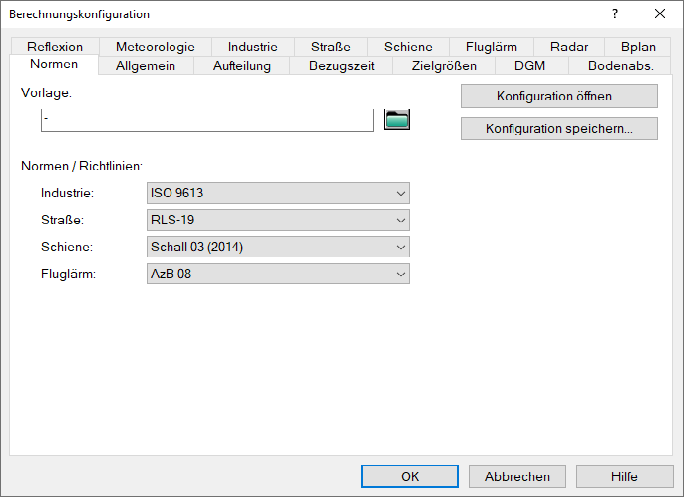

Registerkarte Normen
Vorlage
Vorlagen sind CadnaA-intern definierte Einstellungen zur Berechnung nach einer bestimmten Norm, Verordnung, Richtlinie oder Methode. Bei Auswahl einer Vorlage werden die Berechnungskonfiguration und - sofern zutreffend - optional folgende Einstellungen geprüft:
- Menü der Gebäudelärmkarte (default = aktiviert)
- Einzelne Objekte (default = aktiviert)
- Nutzungsgebiete (default = deaktiviert)
Vorlage auswählen und anwenden
Über das Ordner-Symbol kann eine Vorlage ausgewählt werden, welche dann mit dem aktuellen CadnaA-Modell verglichen wird. Sofern Unterschiede zwischen Vorlage und Projekt vorliegen, werden diese im Dialog angezeigt. Mit Klick auf OK werden die Parameter der Vorlage in das aktuelle Projekt übernommen. Mit Klick auf Abbrechen erfolgt keine Anpassung des Projekts.
Ausführung vor Berechnung
Weiterhin wird - sofern eine Vorlage definiert ist - diese vor jeder Berechnung geprüft und bei einer Abweichung der Dialog angezeigt. Es kann dann vom Anwender entschieden werden, ob die Parameter geändert oder beibehalten werden sollen. Sofern keine Auswahl erfolgt, schließt der Dialog nach 30 Sekunden ohne Änderung von Parametern. Die Vorlage kann deaktiviert werden, indem der erste Eintrag "-" ausgewählt wird.
Hinweis
Wenn CadnaA im batch-Modus ausgeführt wird, erfolgt keine Prüfung der Vorlage vor der Berechnung.
Verfügbare Vorlagen
Es stehen folgende Vorlagen zur Verfügung:
| Vorlage | Literatur |
| AVV Baulärm | AVV-70, 9613-1996, 17534-3 |
| TA-Lärm (Ln), Werktag TA-Lärm (Ln), Sonn- und Feiertag TA-Lärm (L1hMaxN), Werktag TA-Lärm (L1hMaxN), Sonn- und Feiertag |
alle: TAL-1998, 9613-1996, 17534-3 |
| RLS-90, 16. BImSchV | 16BImSchV-1990 vor 01.03.21 |
| RLS-19, 16. BImSchV | 16BImSchV-1990 ab 01.03.21, RLS-2019 |
| Schall 03 (2014), 16. BImSchV | 16BImSchV-1990 |
| 18. BImSchV, Werktag 18. BImSchV, Sonn- und Feiertag, 4h+ 18. BImSchV, Sonn- und Feiertag, bis 4h |
alle: 18BImSchV-1991, 2714-88, 2720-97 |
| 2015/996 EU 2015/996 DE: Lärmkartierung BUB, BEB, BUF (2018) 2015/996 AT: Lärmkartierung gem. ÖAL28, RVS, RVE (2019) |
alle: EU-2015, 17534-4-20 akt. F. CNS-DE-2018 ÖAL28-2019, RVS-2019, RVE-2019 |
| 2021/1226 EU 2021/1226 DE: Lärmkartierung gem. BUB, BEB, BUF (2021) 2021/1226 AT: Lärmk. gem. ÖAL28, RVS, RVE (2021/2022) |
alle: EU-2015,EU-2021,17534-4-20 akt. F. CNS-DE-2021 ÖAL28-2021, RVS-2021, RVE-2022 |
| AzB 2008 Zivil neu bis 2010 AzB 2008 Zivil neu ab 2011 AzB 2008 Zivil bestehend AzB 2008 Militärisch neu bis 2010 AzB 2008 Militärisch neu ab 2011 AzB 2008 Militärisch bestehend |
alle: AzB-2008 |
| SonRoad18 (2021), Ausbreitung nach ISO 9613-2 (1996)SonRoad18 (2024), Ausbreitung nach ISO 9613-2 (2024) | EMPA5214-2018, EMPA5214-2020, BAFU2127-2021, BAFU2314-2024, EMPA5214-2024 |
Vorlagen können auch über das Menü Datei | Neu (Vorlage) angewendet werden, um ein neues Modell mit diesen Voreinstellungen zu beginnen.
Haftungsauschluss
Die Firma DataKustik GmbH übernimmt keinerlei Haftung für die beim Ausführen einer Vorlage vorgenommenen Änderungen am Projekt. Es liegt in der persönlichen Verantwortung des Nutzers, die Änderungen anschließend auf Richtigkeit zu überprüfen.
Industrie / Straße / Schiene / Fluglärm
Für jede Lärmart Industrie, Straße, Schiene und Fluglärm kann das Berechnungsverfahren - sofern vorhanden - ausgewählt werden. Dabei ist zu beachten, dass nur die Berechnungsmethoden angezeigt werden, welche mit der verwendeten Lizenz verfügbar sind.
Bei Berechnungen nach CNOSSOS-EU erfolgt eine weitere Differenzierung der Berechnungsmethode je Lärmart-Tab, z.B. Berechnung nach „2021/1226 DE (BUB 2021)“.
Abhängig von der getroffenen Auswahl unterscheiden sich die auf den Registerkarten (Meteorologie, Industrie, Straße, Schiene und Fluglärm) zur Verfügung stehenden Optionen.
Konfiguration öffnen/speichern
Mit den Schaltflächen „Konfiguration öffnen“ und „Konfiguration speichern“ kann eine Berechnungskonfiguration (mit allen Einstellungen auf allen Registerkarten) gespeichert und geladen werden.
