RLS-19

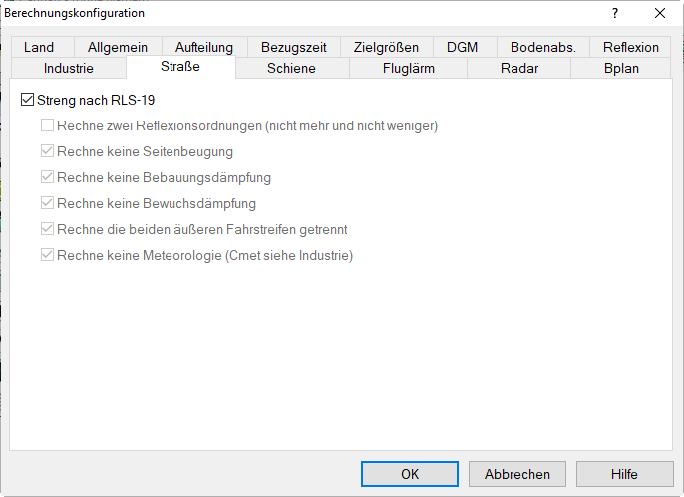

Dialog Konfiguration, Registerkarte „Straße“ für RLS-19(Option „streng nach RLS-19“ deaktiviert)

Streng nach RLS-19

Bei aktivierter Option „Streng nach RLS-19“ erfolgt die Berechnung in CadnaA mit folgenden Einstellungen:

  • nur für Reflexionen 2.Ordnung (unabhängig davon, welche Reflexionsordnung auf der Registerkarte „Reflexion“ eingestellt ist),
  • keine Seitenbeugung an Hindernissen,
  • keine Bewuchs- und Bebauungsdämpfung,
  • keine Berücksichtigung der Immissionspunkt Richtwirkung,
  • keine meteorologische Korrektur, und
  • beide äußersten Fahrstreifen sind getrennte Emissionslinien.

Hinweis

Hingegen werden die „Bedingungen für Reflexionsberechnung“ auf der Registerkarte „Reflexion“ (z.B. der Reflektor-Suchradius um die Quelle) auch bei aktivierter Option berücksichtigt (siehe Registerkarte Reflexion).

Rechne zwei Reflexionsordnungen

Bei aktivierter Option werden maximal zwei Reflexionsordnungen berücksichtigt. Bei deaktivierter Option hängt die maximal berücksichtigte Reflexionsordnung von der Einstellung auf der Registerkarte „Reflexion“ ab (siehe Registerkarte Reflexion).

Rechne keine Seitenbeugung

Wenn diese Option deaktiviert ist, wird die Seitenbeugung an Hindernissen berücksichtigt, die wegen des ausgedehnten Charakters der Quellen (Linienquellen) bei üblichen Szenarien i.d.R. keine Bedeutung für den berechneten Immissionspegel hat.

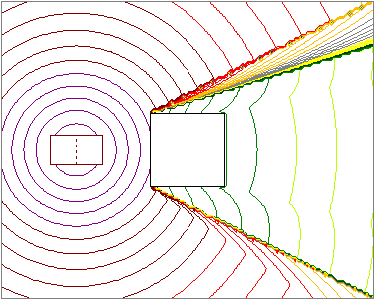

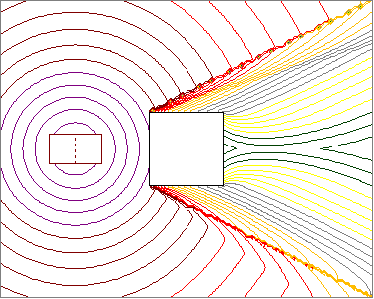

standardmäßig keine Seitenbeugung, Option „streng nach RLS-19“ aktiviert (kurzes Straßenstück) mit Seitenbeugung, Optionen „streng nach RLS-19“ und „Rechne keine Seitenbeugung“ deaktiviert

Rechne keine Bebauungsdämpfung

Standardmäßig wird nach RLS-19 keine Bebauungsdämpfung berücksichtigt. Wenn diese Option deaktiviert ist, erzeugt das CadnaA-Objekt „Bebauung“ eine abschirmende Wirkung.

Hinweis

Die Bebauungsdämpfung DG wird nach VDI 2714 berechnet (siehe Bebauung und Bewuchs). Diese wird im Berechnungsprotokoll nicht separat ausgewiesen (siehe auch Handbuch „Attribute, Variablen und Schlüsselworte“, Protokoll-Attribute).

Rechne keine Bewuchsdämpfung

Standardmäßig wird nach RLS-19 keine Bewuchsdämpfung berücksichtigt. Wenn diese Option deaktiviert ist, erzeugt das CadnaA-Objekt „Bewuchs“ eine abschirmende Wirkung.

Hinweis

Die Bewuchsdämpfung DD wird nach VDI 2714 berechnet (siehe Bebauung und Bewuchs). Diese wird im Berechnungsprotokoll nicht separat ausgewiesen.

Rechne die beiden äußeren Fahrstreifen getrennt

Standardmäßig stellen nach RLS-19 die Mittelachsen der beiden äußersten Fahrstreifen die Emissionslinien einer Straße dar (in einer Höhe von 0.5 m). Wenn diese Option deaktiviert ist, bildet nur die Mittelachse der Straße die Emissionslinie.

Vertikales Raster, senkrecht zur Straßenachse: Option „streng nach RLS-19“ aktiviert Vertikales Raster: Optionen „streng nach RLS-19“ und „Rechne die beiden äußeren Fahrstreifen getrennt“ deaktiviert

Rechne keine Meteorologie (Cmet siehe Industrie)

In RLS-19 ist keine meteorologische Korrektur vorgesehen. In CadnaA können Sie durch Deaktivieren dieser Option dennoch den Einfluss der Meteorologie berücksichtigen. Die dazu erforderlichen Einstellungen erfolgen dann über das Listenfeld „Meteorologie“ auf der Registerkarte „Industrie“.

Hinweis

Der Wert von Cmet wird nach ISO 9613-2 berechnet. Dieser wird in diesem Fall im Berechnungsprotokoll nicht separat ausgewiesen.

siehe auch Registerkarte Meteorologie, Abschnitt „ISO 9613 (1996)“.

Wert von Cmet anzeigen

siehe RLS-90, Wert von Cmet anzeigen
