Vordefinierte Richtwirkungen

Vordefinierte Richtwirkungen können im Dialog Richtwirkung aus der Auswahlliste ausgewählt werden. Es stehen z.B. folgende Richtwirkungen zur Verfügung (Literaturquellen siehe Literatur im CadnaA-Referenzhandbuch):

  1. Abstrahlung von Bauteilen nach ÖAL 28 (1987) ÖAL28-1987 und ÖAL 28/01 (Ergänzung Febr. 2001 ÖAL28-2001),

  2. Abstrahlung von Öffnungen nach ÖAL 28 (Ausgabe Dez. 1987 ÖAL28-1987) und

  3. Abstrahlung von Kaminen.

Richtungsvektor automatisch

Die Vorwärtsrichtung (Richtung 0°) des Richtwirkungsvektors hängt von der Quellart ab:

  • Punktquelle: Der Auto-Vektor zeigt in Richtung der Flächennormalen der nächst gelegenen reflektierenden Fläche.
  • Linienquelle: Der Vektor zeigt in Richtung der Linie.
  • Flächenquelle: Der Vektor zeigt in Richtung der Flächennormalen.
  • Vertikale Flächenquelle: Der Vektor zeigt, bei Blickrichtung vom Anfangs- zum Endpunkt, nach rechts.

Beispiel: Punktquelle vor Haus

In nachfolgendem Beispiel wird die Verwendung der vordefinierte Richtwirkung „Bauteil“ anhand einer Punktquelle vor einem Haus erläutert.

  • Geben Sie ein Haus mit 10 m Kantenlänge ein (Maßstab 1:500).
  • Schalten Sie die Funktion Objektfang mit einem Fangradius von 10 Pixeln mit einem Abstand von 0.05 m ein.
  • Wählen Sie das Objekt Punktquelle aus dem Werkzeugkasten und klicken Sie innerhalb des Fangradius vor der rechten Fassade des Hauses, in etwa der Mitte der Fassadenlänge. Die Punktquelle wird daraufhin auf einem Abstand von 0.05 m vor der Fassade platziert.
  • Nach Doppelklick auf den Rand der Punktquelle wird deren Dialog geöffnet.
  • Geben Sie einen A-bewerteten Schallleistungspegel von 100 dB(A) und im Feld „K0 ohne Boden“ einen Wert von 3 dB ein.
  • Klicken Sie auf die Schaltfläche „Richtwirk...“ und wählen Sie im Dialog Richtwirkung den Listeneintrag „Bauteil“ aus. Behalten Sie die Einstellung „Richtwirkung automatisch“ bei.
  • Ziehen Sie ein Rechengebiet um das Haus auf und berechnen Sie das Raster bei einer Rasterweite von 1x1 m (Menü Raster|Spezifikation) als Linienraster (Menü Raster|Darstellung).

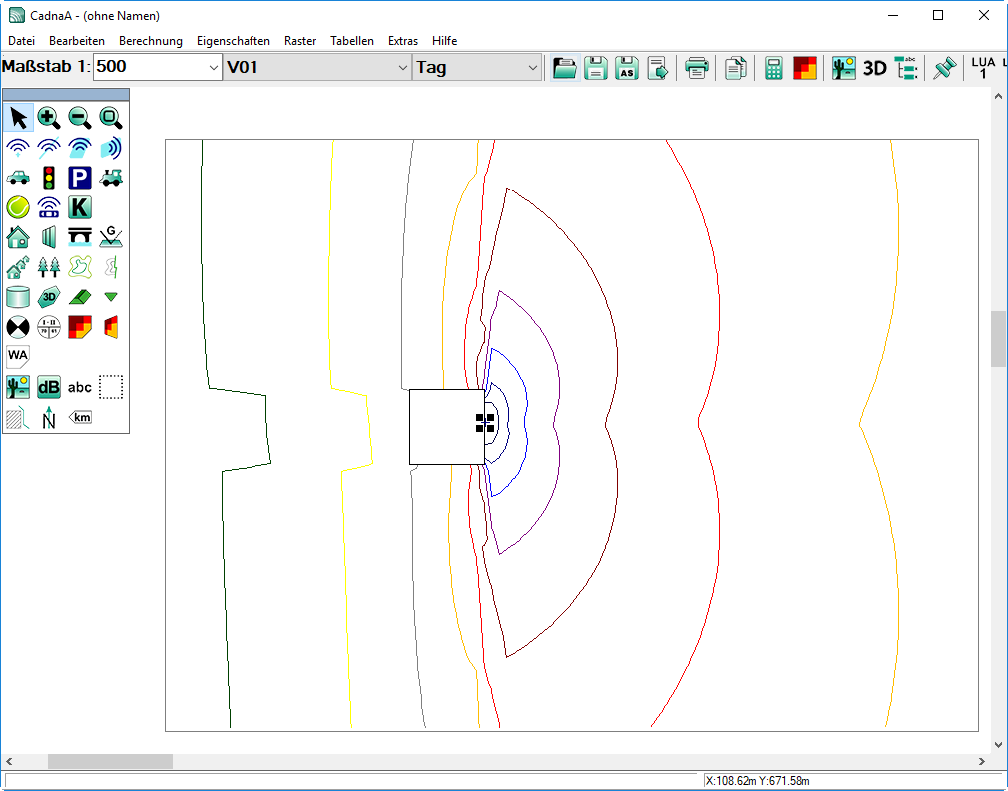

Punktquelle vor Haus mit Richtwirkung „Bauteil“, automatisch
