Kapitel 7 - Import

CadnaA kann Daten aus Fremdprogrammen mit unterschiedlichen Dateiformaten oder über die ODBC Datenbankschnittstelle (siehe Datenbank-Import (ODBC und XLSX)) importieren. Befinden sich in der geöffneten CadnaA-Datei bereits Objekte, so werden diese nicht gelöscht, sondern die externe Datei wird eingefügt bzw. vorhandene Daten werden aktualisiert. Auf diese Weise ist es möglich, eine Datei laufend durch Import zu ergänzen und zu pflegen.

Importoptionen

Bei einigen Formaten können Sie in CadnaA beim Import Optionen angeben:

Layer

Layerauswahl, wodurch die Geometriedaten bestimmten Objektarten zugeordnet werden (siehe Zuordnung Objektart - Layer)

In Ausschnitt importieren

die Lage eines Ausschnitts in der Grafikdarstellung, wobei nur innerhalb dieses Ausschnitts Objekte importiert werden. Dies vermeidet ein unnötiges Aufblähen Ihrer Projektdatei mit überflüssigen Daten (siehe Importiere nur Ausschnitt).

Koordinatentransformation

Koordinatentransformation, wodurch die Geometriedaten der importieren Objekte dem Koordinatensystem Ihres Projekts angepasst werden (siehe Koordinatentransformation).

Objekttypauswahl

Objekttypauswahl, wodurch Sie aus einer Datei nur benötigte Objekttypen wie z.B. nur die Straßen importieren können.

Stich

Auch schon beim Import können Sie die Geometriedaten vereinfachen, indem Sie einen entsprechenden Wert für den Stich vorgeben (siehe Handbuch „Einführung in CadnaA“).

unbekannte Attribute

Falls beim Import Attribute bzw. Parameter in CadnaA nicht zugeordnet werden können, weil sie z.B. in der zu importierenden Datei anders benannt wurden, können diese unbekannten Attribute als Memo-Variable automatisch im Info-Fenster des jeweiligen Objektes gesichert werden. Sie können nachträglich den entsprechenden Attributen noch zugewiesen werden.

Dateiformate

Möchten Sie Objekte aus einer externen Datei über ein bestimmtes Dateiformat in die Projektdatei einfügen (Datei-Formate wie z.B. aus GIS-, CAD- oder anderen Fremdprogrammen usw.), so führen Sie den Befehl Import aus dem Menü Datei aus. Beim Importieren von Daten aus sog. Datenbankdateien über die ODBC-Schnittstelle wie z.B. MS-Excel, MS-Access o.ä. benutzen die den Befehl Datei|Datenbank.

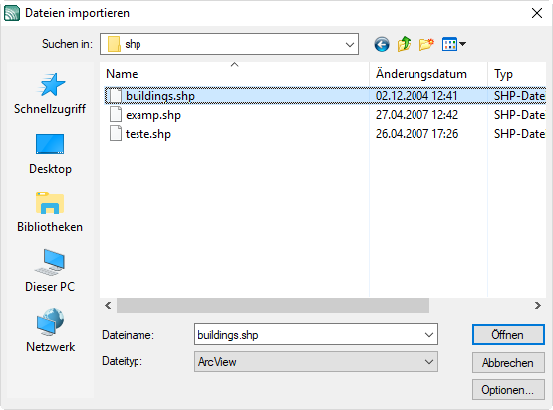

Wählen Sie im Dialog Dateien importieren zuerst aus der Auswahlliste den gewünschten Dateityp und anschließend die entsprechende Datei durch Mausklick aus.

Im Datei-Auswahldialog befindet sich der Schaltfläche „Optionen“. Je nach gewähltem Dateiformat stehen verschiedene Import-Optionen für das jeweilige Format zur Verfügung (s.u. in diesem Kapitel).

Nach Betätigen der Schaltfläche „Öffnen“ werden die Dateien importiert.
