Geländebestimmende Objekte
Die Eingabe und Generierung eines Geländemodells erfolgt in der Regel unter Verwendung folgender geländebestimmender Objekte:
- Höhenlinie (siehe Höhenlinie)
- Höhenpunkt (siehe Höhenpunkt)
- Bruchkante (siehe Bruchkante)
Hinweis
Das Objekt „Bruchkante“ ist bei der Geländeerzeugung durch Triangulation obsolet und sollte daher in diesem Fall nicht mehr verwendet werden.
Weiterhin können alle Objekte, für die in der Objektgeometrie die lokale Bodenhöhe eingegeben wurde, geländebestimmend sein. Dies betrifft folgende Objekttypen und deren Geometrieoptionen:
- bei Punktobjekten: Es wurde die Option „Bodenhöhe: Wert (m) eingeben“ gewählt. In diesem Fall ist der eingegebene Wert relevant (siehe Punktförmige Objekte).
- bei Linien- und Flächenobjekten: Es wurde die Option “Höhe/Boden an jedem Punkt eingeben“ gewählt: In diesem Fall sind die in der Spalte „Boden“ der Geometrietabelle eingegebenen Werte relevant (siehe Linienförmige Objekte und Flächenförmige Objekte).
Diese Objekte sind aber nur dann geländebestimmend, wenn die Option „Objekte mit "Höhe/Boden an jedem Punkt" geländebestimmend“ auf der Registerkarte „DGM“ (siehe Registerkarte DGM) aktiviert ist. In diesem Fall bestimmen die Bodenhöhen dieser Objekte das Geländeniveau an diesem Ort.
Anderenfalls werden diese Objekte, obwohl sie eine individuelle Eingabe für die Bodenhöhe aufweisen, bei der Erzeugung des Geländemodells ignoriert. In diesem Fall ergibt sich die Objekthöhe aus der Summe der lokalen Bodenhöhe und der Relativhöhe des Objekts. Bei absolut eingestellter Objekthöhe wird hingegen die eingegebene lokale Bodenhöhe ignoriert.

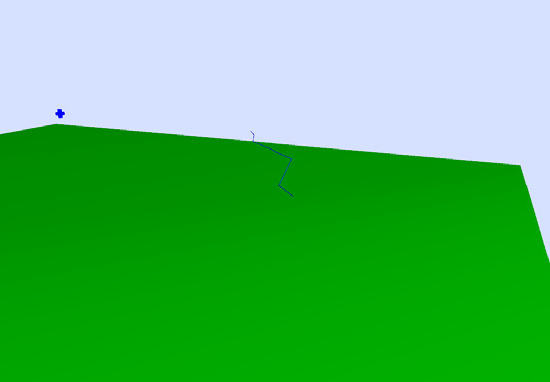

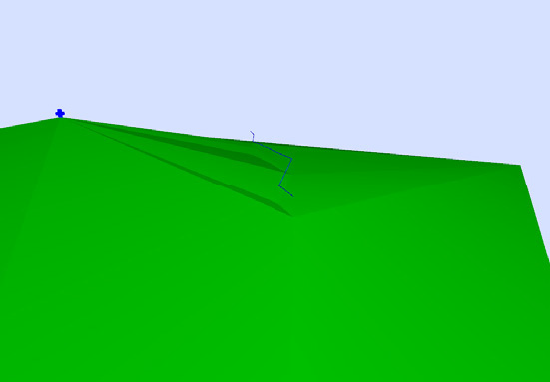

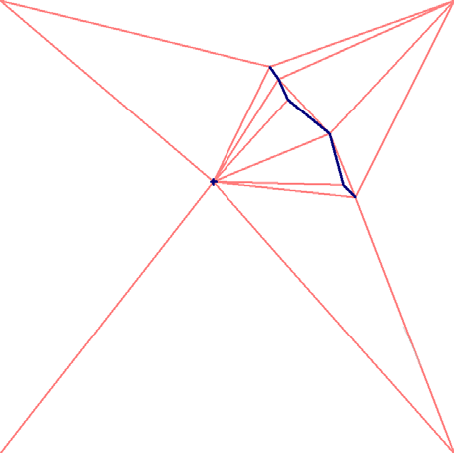

Beispiel
Punkt- und Linienquelle mit Höhenangaben unter Verwendung der Optionen „Bodenhöhe: Wert (m) eingeben“ bzw. “Höhe/Boden an jedem Punkt eingeben“.
 |
 |
 |
 |
