Ausschnitt

Dieses Objekt hat keine akustische Bedeutung. Sie können einen Ausschnitt benutzen, um

• Objekte innerhalb eines Ausschnitts in die Zwischenablage zu kopieren (siehe Handbuch „Einführung in CadnaA“). Dazu muss dieser markiert sein.
• Objekte innerhalb eines Ausschnitts auszudrucken. Dazu muss dieser einen Namen erhalten.(siehe Grafik drucken).
• Objekte zu verändern (siehe Handbuch „Einführung in CadnaA“).
• in diesen Objekte zu importieren (siehe Importiere nur Ausschnitt).
• eine Berechnung mit PCSP durchzuführen (siehe PCSP - Program Controlled Segmented Processing).

Rahmen drehen

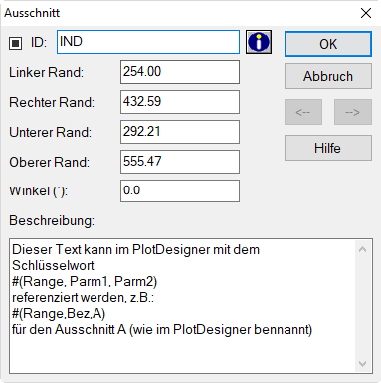

Der Ausschnitt kann durch Eingabe eines Winkels gedreht werden. Beim Ausdruck dieses Ausschnitts wird der enthaltene Bereich entgegen der Winkelangabe transformiert ausgedruckt.

Der Rahmen des Ausschnitts wird weder ausgedruckt noch kopiert. Sie können jedoch einen Text zur Beschreibung dieses Ausschnitts im Editierfenster eingeben und diese Beschreibung mit dem Schlüsselwort #(Range, Parm1, Parm2) beim Ausdruck mit dem PlotDesigner referenzieren und somit ausdrucken (Schlüsselwörter siehe CadnaA-Handbuch „Attribute, Variablen und Schlüsselworte“).

Es können beliebig viele Ausschnitte angelegt werden. Diese sind mit ihrer Bezeichnung und den Koordinaten im Menü Tabellen|Diverse Objekte |Ausschnitt gelistet.
