Varianten

Neben den Gruppen (siehe Gruppen), die schon eine flexible Berechnung und Darstellung verschiedener Projektzustände ermöglichen, bieten Varianten (Menü Tabellen|Variante) eine zusätzliche Flexibilität bei der Bearbeitung von verschiedenen Projektzuständen innerhalb einer Projektdatei.

Für jede Variante kann festgelegt werden, welche der vorhandenen Gruppen - und damit die in der jeweiligen Gruppe vorhandenen Objekte - aktiviert und welche deaktiviert sein sollen. Zum Beispiel kann eine Variante den „Ist-Zustand“ einer Projektsituation abbilden und eine zweite Variante kann den zukünftigen „Planungszustand“ abbilden. In der Berechnung können für Immissionspunkte, Hausbeurteilung und Raster alle aktivierten Varianten berechnet werden.

Standardmäßig sind die Optionen „Raster pro Variante speichern“ und „Teilpegel pro Variante speichern“ aktiviert. Damit werden die Raster und die Teilpegel aller aktivierten Varianten gespeichert. Nach Umschalten der Variante werden die Teilpegel dieser Variante angezeigt (z.B. über Dialog Immissionspunkt, siehe Teilpegel, oder über den Gruppendialog, siehe Gruppen, oder über die Tabelle Teilpegel im Menü Tabellen).

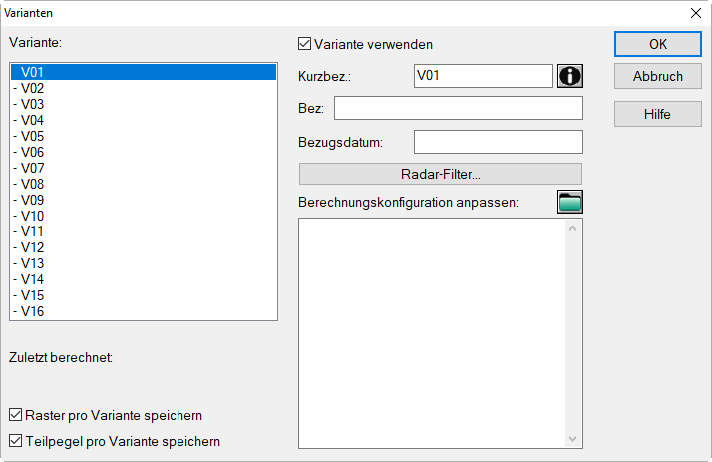

Dialog Varianten

Dialogoptionen

Liste „Variante“

Es stehen bis zu 16 Varianten V01 bis V16 in einer Projektdatei zur Verfügung. Falls für eine Variante eine Kurzbezeichnung und/oder eine Bezeichnung vergeben wurde, werden diese in diesem Listenfeld hintereinander angezeigt.

In der Liste werden deaktivierte Varianten mit einem vorangestellten Minus-Zeichen gekennzeichnet.

Varianten können durch "Drag and drop" verschoben werden, um die Liste neu zu sortieren. Hierbei werden im Projekt ggf. vorhandene Referenzen auf Varianten automatisch angepasst. Beispielsweise wird bei Vertauschen von V01 und V02 ein Etikett mit Angabe des Attributs LP1@V1 automatisch zu LP1@V2 geändert. Diese Anpassungen werden u.a. an folgenden Stellen in CadnaA vorgenommen:

  • Aktivierungszustand im Menü Tabellen | Gruppe
  • Objektattribute je Variante
  • Berechnungsergebnisse (Immissionspunkt, Raster, Teilpegeltabellen)
  • Farbpalette je Variante
  • Radar Filter
  • Berechnungskonfiguration je Variante
  • Objekttabellen
  • Ergebnistabelle
  • Etikett
  • Batch-Berechnung auswählen

Von der automatischen Anpassung ausgenommen sind:

  • Objektdarstellung, z.B. bei Angabe einer Bedingung iif(BEZ@V1==1)
  • Rasterarithmetik
  • Gebäudekartenarithmetik
  • Object Scan
  • Definition des Excel-Import bei Verwendung von "Objektattribute je Variante"

Option „Variante verwenden“

Mit diesem Optionsfeld wird festgelegt, ob eine Variante im aktuellen Projekt aktiv sein soll oder nicht. Standardmäßig ist nur die Variante V01 aktiviert. Die aktivierten Varianten stehen im Listenfeld für Varianten auf der Symbolleiste zur Auswahl zur Verfügung:

Listenfeld auf der Symbolleiste mit drei Varianten

Mit einem Doppelklick auf den Eintrag der Liste (s.o.) wird die Variante ebenso aktiviert / deaktiviert.

Kurzbez./Bezeichnung

Geben Sie hier ggf. eine Kurzbezeichnung und/oder eine (Lang-) Bezeichnung für die jeweilige Variante ein. Die Kurzbezeichnung wird im Listenfeld auf der Symbolleiste zur Anzeige verwendet.

Bezugsdatum

Mit dem Bezugsdatum können Objekte in die Berechnung ein- oder von dieser ausgeschlossen werden. Dies setzt voraus, dass im Dialog Info-Fenster der entsprechenden Objekte ein Datum oder ein Datumsintervall eingegeben wurde (siehe Datumsbereich von Objekten). Für jede Variante kann ein anderes Datum festgelegt werden.

Anzeige „Zuletzt berechnet“

Für jede Variante wird angezeigt, wann diese zuletzt berechnet wurde (Datum und Uhrzeit).

Option „Raster pro Variante speichern“

Standardmäßig ist diese Option für alle Varianten (V01..V16) aktiviert. In diesem Fall wird für alle aktiven Varianten das Raster in der CadnaA-Datei gespeichert.

Wird diese Option deaktiviert, so wird das Raster nur noch für die gewählte Variante berechnet und gespeichert.

Zur Berechnung der Raster von Varianten siehe Varianten berechnen weiter unten in diesem Kapitel.

Option „Teilpegel pro Variante speichern“

Standardmäßig ist diese Option aktiviert. In diesem Fall werden die Teilpegel an Immissionspunkten (siehe Teilpegel) für alle aktiven Varianten berechnet und gespeichert.

Bei deaktivierter Option wird nur die aktuell gewählte Variante berechnet und gespeichert.

Hinweis

Werden Dateien geöffnet, die mit früheren Versionen von CadnaA erzeugt wurden, so ist diese Option standardmäßig deaktiviert (d.h. vor CadnaA 2020).

Radar-Filter

Diese Schaltfläche ist nur verfügbar, wenn die Option RAD erworben wurde.

siehe ggf. CadnaA-Handbuch „Option FLG - Berechnung von Fluglärm“

Berechnungskonfiguration anpassen

In diesem Feld können Varianten-spezifische Konfigurationsparameter definiert werden, die damit von den globalen Einstellungen im Dialog Berechnung|Konfiguration abweichen können. Dazu stehen alle Parameter des Schlüsselworttyps #(ObjAtt, CALCCONF, ...) zur Verfügung (siehe ObjAtt im CadnaA-Handbuch „Attribute, Variablen und Schlüsselworte“, siehe Parameter 2).

Damit können - zum Beispiel - folgende Aufgabenstellungen durch Varianten innerhalb einer Projektdatei erledigt werden:

  • Berechnung der Immissionspegel nach verschiedenen Normen/Berechnungsmethoden je Variante,
  • Berechnung von unterschiedlichen Zielgrößen und/oder Bezugszeiten und/oder Zuschläge je Variante,
  • Berechnung von Varianten mit unterschiedlichem „maximalem Fehler“ oder Suchradius oder Reflexionsordnung etc.

Dateiauswahlsymbol

Das Dateiauswahl-Symbol dient zum Laden einer Konfigurations-Datei (*.cnf, siehe Registerkarte Normen). Nach dem Laden werden die Konfigurations-Änderungen gegenüber der aktuellen Konfiguration im Feld „Konfiguration anpassen“ angezeigt.

Beispiel für manuelle Anpassung

Dieses Beispiel verwendet zwei Varianten. In der ersten Variante wird die Berechnung nach ISO 9613 (1996) ausgeführt. Dazu ist in der Konfiguration für „Industrie“ diese Norm ausgewählt. In Variante V01 liegt daher keine Abweichung von der aktuellen Konfiguration vor. Ein Eintrag im Feld „Berechnungskonfiguration anpassen“ ist daher nicht erforderlich.

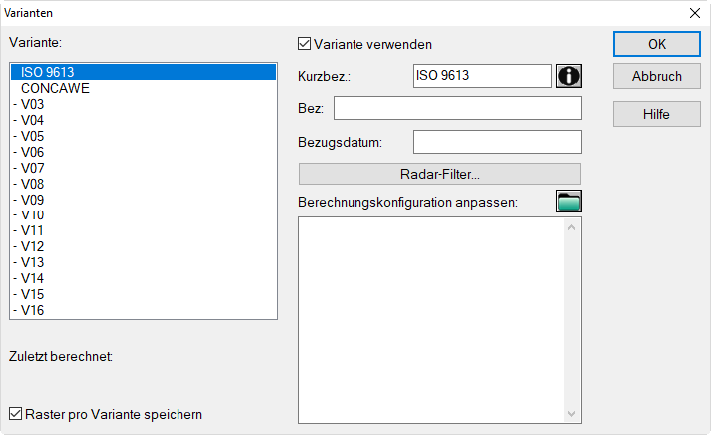

Variante V01:
Es liegt keine Abweichung gegenüber der aktuellen Konfiguration vor.
Daher ist kein Eintrag im Feld „Berechnungskonfiguration anpassen“ erforderlich.

Hingegen soll in Variante V02 die Berechnung nach CONCAWE ausgeführt werden. Da in der Konfiguration ISO 9613 (1996) gewählt ist, muss diese Abweichung im Feld „Berechnungskonfiguration anpassen“ umgestellt werden.

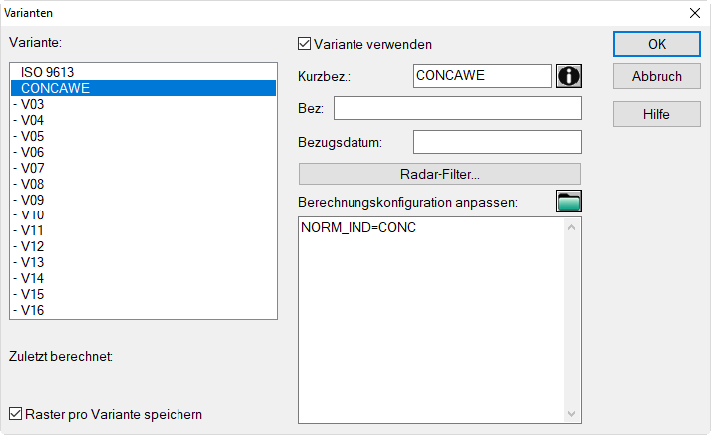

Variante V02:
Es liegt eine Abweichung gegenüber der aktuellen Konfiguration vor.
Ein Eintrag im Feld „Berechnungskonfiguration anpassen“ ist erforderlich, hier: NORM_IND=CONC

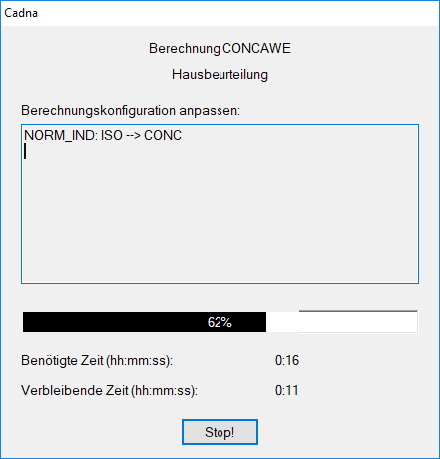

Fortschrittsanzeige bei Berechnung

Die Abweichungen gegenüber der aktuellen, im Dialog Berechnung|Konfiguration festgelegten Berechnungskonfiguration werden im Dialog mit der Fortschrittsanzeige aufgelistet.

Es werden nur die Abweichungen angezeigt. Wird mit Hilfe eines Parameters dieselbe Einstellung angewiesen, wie schon im Dialog Berechnung|Konfiguration vorhanden (Ausgangseinstellung), so wird diese nicht angezeigt, da ja keine Abweichung vorliegt.

Hinweis

Bei kurzer Berechnungsdauer wird u.U. die Fortschrittsanzeige und damit die ggf. abweichende Berechnungskonfiguration nicht angezeigt.

Beispiel

Variante V01: Im Feld „Berechnungskonfiguration anpassen“ wurde durch den Ausdruck NORM_IND=ISO die Berechnung nach ISO 9613 (1996) angewiesen. Da diese Norm schon in der Ausgangseinstellung im Dialog Berechnung|Konfiguration vorhanden ist, wird in der Fortschrittsanzeige keine abweichende Berechnungskonfiguration angezeigt. Variante V02: Im Feld „Berechnungskonfiguration anpassen“ wurde durch den Ausdruck NORM_IND=CONC die Berechnung nach CONCAWE angewiesen. Da dies eine Abweichung gegenüber der Ausgangseinstellung im Dialog Berechnung|Konfiguration darstellt (ISO 9613 (1996) gewählt), wird dies als Abweichung angezeigt („ISO -> CONC“).

Varianten berechnen

Mit dem Taschenrechner-Symbol auf der Symbolleiste werden Immissionspunkte und Hausbeurteilungen berechnet. Bei Klick auf das Symbol wird das Raster berechnet. Sind mehrere Varianten aktiv, wird der folgende Dialog angezeigt. Dis ermöglicht die Berechnung der aktuellen Variante, aller Varianten oder einer benutzerdefinierten Auswahl.

Dialog Berechnen (Menü Berechnung)

In der Tabelle Gruppe (Menü Tabellen) werden nur die Ergebnisse der bei Start der Berechnung aktiven (d.h. gewählten) Variante angezeigt, unabhängig davon, ob weitere oder alle Varianten berechnet wurden. Dasselbe gilt für die Tabelle Teilpegel (Menü Tabellen) und die über den Dialog Immissionspunkt wählbare Teilpegelliste.
