Linienförmige Objekte

Linienförmige Objekte (z.B. Linienquelle, Straße, Schiene) werden durch eine Folge von Streckenzügen bzw. durch die entsprechende Folge von Punkten mit deren Koordinaten definiert. Anfangs- und Endpunkt des Streckenzugs kann dieselbe oder eine unterschiedliche Höhe (relativ, absolut oder bezogen auf ein Gebäudedach) aufweisen. In diesem Fall wird die Höhe der dazwischen liegenden Polygonpunkte durch lineare Interpolation ermittelt (Option „Höhe aus Anfangs/Endpunkt interpolieren“). Alternativ kann auch jeder Punkt des Streckenzugs eine andere absolute Höhe besitzen.

Hinweis

Bei Höhenlinien wird die eingegebene Höhe (z) immer als Absoluthöhe interpretiert.

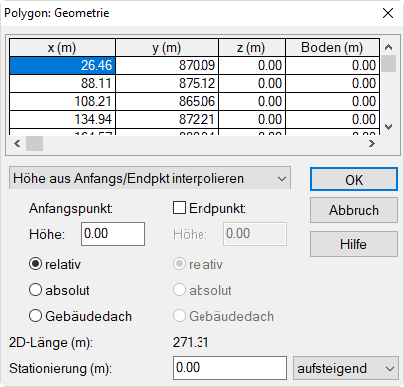

Dialog Geometrie einer Linienquelle

Dialogoptionen Polygon:Geometrie

Polygonpunktliste: Diese Liste zeigt die Koordinaten x,y,z und die Bodenhöhe am jeweiligen Punkt an. Ein Doppelklick in eine Tabellenzeile öffnet den Dialog Polygonpunkt. Über das Kontextmenü der Tabelle können - zum Beispiel - Polygonpunkte gelöscht oder hinzugefügt werden.

Listenfeld Höhe

Option „Höhe aus Anfangs/Endpkt interpolieren“:

relativ: Höhe in (m) über dem aktuell am Koordinatenpunkt (x, y) vorhandenen Bodenniveau. Die (absolute) Höhe des Bodens wird bestimmt:

durch höhenbestimmende Objekte (Höhenlinien, Höhenpunkte, Bruchkanten),
durch die auf der Registerkarte "DGM" (Menü Berechnung|Konfiguration, siehe Registerkarte DGM) eingegebene Standardhöhe und
durch das Verfahren der Geländeerzeugung zwischen den höhenbestimmenden Objekte (z.B. durch Triangulation).

absolut: Höhe über einer Bezugsebene, in der Regel über Normalnull (NN). Die Höhe "Normalnull" stimmt nicht zwingend für verschiedene, auch benachbarte Länder überein, da unterschiedliche Definition und Bezüge verwendet werden.
Gebäudedach: Um die Höheneingabe für Quellen auf Gebäudedächern zu erleichtern, kann mit dieser Option die Höhe relativ über dem Dachniveau eingegeben werden. Befindet sich die Quelle innerhalb eines Gebäudeumrisses, so ergibt sich die Quellhöhe aus der Summe (Gebäudehöhe + Höhe über Dach).

Option „Höhe an jedem Punkt eingeben“: Bei Auswahl dieser Option kann in der Polygonpunktliste oder im Dialog Polygonpunkt zusätzlich die absolute Höhe z editiert werden.

Option „Höhe/Boden an jedem Punkt eingeben“: Bei Auswahl dieser Option kann in der Polygonpunktliste oder im Dialog Polygonpunkt neben der absoluten Höhe z zusätzlich die Bodenhöhe editiert werden.

2D-Länge

Länge des auf die xy-Ebene projizierten Polygons

Stationierung

Um bei der Verwendung des Objekts "Stationierung" (siehe Stationierung) eine Bemaßung auf Basis realer Streckenkilometer zu erzeugen, kann hier der Anfangswert der Stationierung (in Metern) eingegeben werden. Die Option "aufsteigend/absteigend" legt fest, ob die Stationierung auf- oder absteigend von der aktuellen Position erfolgt.

Zusätzliche Hinweise für Objekte „vertikale Flächenquelle“ und „Schirm“

Bei der grafischen Eingabe der Objekte „vertikale Flächenquelle“ (siehe Industriequellen) und „Schirm“ (siehe Schirm) liegt zunächst nur ein 2D-Linienzug ohne Höhe vor. Die Höhe bzw. die z-Koordinate der Polygonpunkte für diese Objekte im Dialog Polygon: Geometrie bezieht sich diesen Fällen auf die Oberkante des Objekts. Die übrigen Dialogoptionen stimmen mit denjenigen für linienförmige Objekte überein.

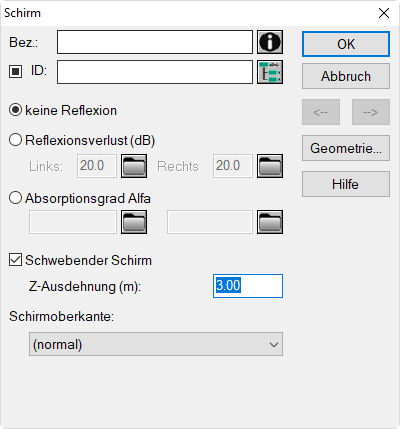

vertikale Flächenquelle & Schirm: z-Ausdehnung

Bei schwebenden Schirmen dient die z-Ausdehnung (siehe Schwebender Schirm) zur Beschreibung des senkrechten Abstandes der Unterkante von der im Dialog Polygon: Geometrie eingegebenen Oberkante.

Hinweis

Die z-Ausdehnung ist positiv nach unten!

Demzufolge verlaufen Unterkante und Oberkante verlaufen damit stets parallel und sind im Grundriss identisch.

z-Ausdehnung beim schwebenden Schirm: In diesem Fall reicht die Schirmfläche an allen Polygonpunkten von der Oberkante 3 m nach unten.

Zusätzliche Hinweise für Objekt „Vertikales Raster“

Bei der Eingabe des Objekts „Vertikales Raster“ (siehe Vertikales Raster) wird standardmäßig eine Höhe der Oberkante von 20 Metern angenommen. Das Objekt kann nur aus zwei Polygonpunkten bestehen (siehe Dialog Polygon: Geometrie). Weiter Polygonpunkte werden ignoriert.

Höhenausdehnung des vertikalen Rasters

Das vertikale Raster reicht von der im Dialog Polygon: Geometrie eingegebenen Höhe (Oberkante) bis zum Boden, wobei Rasterpunkte unterhalb des Geländes nicht im Raster angezeigt werden. Abhängig vom Rasterpunktabstand kann dies zu mehr oder minder großen, weißen Flächen im vertikalen Raster führen.

	Ebenes Gelände: Das vertikale Raster reicht bis zum Boden. Die Punkte stellen die Rasterpunkte dar (Punktabstand 1 x 1 m).
	Nicht-ebenes Gelände: Das vertikale Raster (Punktabstand 1 x 1 m) reicht auch bis zum Boden, aber Rasterflächen, deren Rasterpunkte unterhalb des Geländeprofils liegen, werden nicht angezeigt (weiße Flächen).
	wie vor, aber mit einem Rasterpunktabstand 5 x 5 m. Wiederum werden Rasterflächen, deren Rasterpunkte unterhalb des Geländeprofils liegen, als weiße Flächen angezeigt.

Zusätzliche Dialogoptionen bei Straße & Schiene

Neben den standardmäßig verfügbaren Geometrie-Optionen für Linienobjekte sind bei den Objekten "Straße" (siehe Gemeinsame Eingabedaten) und "Schiene" (siehe Gemeinsame Eingabedaten) zusätzliche Dialogoptionen verfügbar.
