Objekte duplizieren

Dieser Befehl ist direkt am Objekt aus dem Kontextmenü aufrufbar oder über den Dialog Objekte verändern, Aktion „Duplizieren“. Über die Aktion „Duplizieren“ können Sie zusätzlich zu den Abständen der Objekte den Mittelpunkt der Objekte verschieben, einen Vergrößerungsfaktor angeben oder eine Drehung um den Mittelpunkt definieren. Der Befehl Duplizieren ist auf alle grafischen Objekte anwendbar.

Duplizieren

Um mehrere Objekte mit identischen Eigenschaften und gleicher Größe in horizontalen und oder in vertikalen Reihen in CadnaA einzufügen, wird zuerst ein Objekt in der gewünschten Größe eingefügt und anschließend mit der rechten Maustaste markiert - das Kontextmenü öffnet sich.

Sie sollten vor dem Duplizieren dem Objekt durch Editieren die gewünschten Parameterwerte zuweisen. Diese werden auf alle Duplikate übertragen.

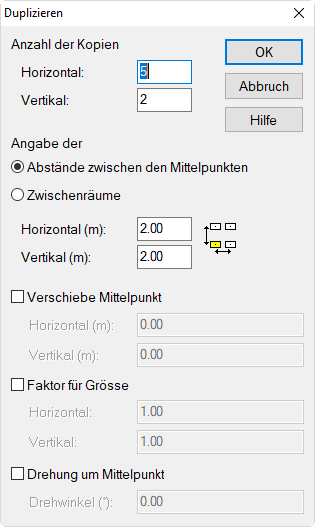

Aus dem Kontextmenü am Objekt den Befehl Duplizieren wählen. In dem sich öffnenden Dialog können Sie die Anzahl der Duplikate und den Abstand wahlweise zwischen den Objekträndern oder -mittelpunkten angeben.

Markieren Sie das zu duplizierende Objekt mit der rechten Maustasteund wählen Sie aus dem Kontextmenü den Befehl Duplizieren

Tragen Sie die Anzahl der gewünschten Kopien (horizontal/vertikal) ein. Bei negativen Eingaben werden die Duplikate in negativer Koordinatenrichtung erzeugt.

Darunter kann die Art der Abstandsangabe ausgewählt werden. Bei Punktobjekten ist eine Unterscheidung überflüssig.

Ergebnis der obigen Duplizier-Operation (Original markiert)

Horizontal

positive Zahlen erzeugen Duplikate rechts (in Richtung +x), negative Zahlen links (in Richtung -x) vom aktuellen Objekt

Vertikal

positive Zahlen erzeugen Duplikate oberhalb (in Richtung +y), negative Zahlen unterhalb (in Richtung -y) vom aktuellen Objekt

Mittelpunkt verschieben

Der Mittelpunkt der ausgewählten Objekte kann verschoben werden. Geben Sie nach Aktivierung des Kontrollkästchens entsprechende Werte ein.

Faktor für Größe

Die duplizierten Objekte können horizontal und vertikal vergrößert werden. Geben Sie nach Aktivierung des Kontrollkästchens entsprechende Werte ein.

Drehung um Mittelpunkte

Die duplizierten Objekte werden um ihren Mittelpunkt gedreht. Geben Sie nach Aktivierung des Kontrollkästchens entsprechende Werte ein.

siehe auch Kapitel Objekte kopieren
