Bebauung und Bewuchs
BEZ, Info-Fenster, Mark, ID, ObjectTree, Master
siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“
Bebauung
Bebaute Gebiete sind durch ein Polygon ihrer geschlossenen Berandung und durch ihre Höhe (Dialog Geometrie) definiert. Die resultierende Bebauungsdämpfung richtet sich nach der eingestellten Richtlinie für die jeweilige Quellart. Z.B. bei der Berechnung nach VDI 2714 oder ISO 9613-2 wird die Bebauungsdämpfung - falls Gebiete eingegeben sind - berücksichtigt. Bei der ausschließlichen Berechnung von Verkehrslärm haben Bebauungsgebiete bei den Einstellungen „streng nach RLS-90“ bzw. „streng nach Schall-03“ (Registerkarte „Straße“ bzw. „Schiene“, Dialog Berechnung|Konfiguration) keinen dämpfenden Einfluss.

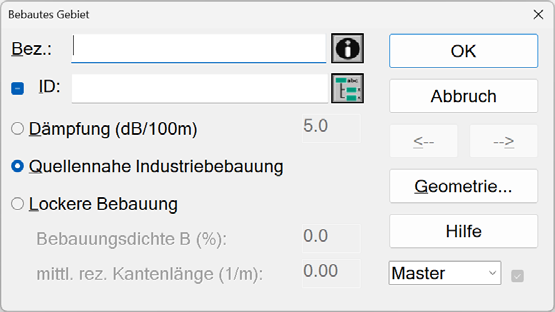

Dialog Bebautes Gebiet
Berechnung nach VDI 2714
Nach VDI-Richtlinie 2714, Abschnitt 6.4.2, ist das Bebauungsdämpfungsmaß DG für Einzelquellen und Schallausbreitung durch lockere Bebauung (d.h. keine geschlossenen Fassadenfronten):
\(D_G=(m*B*s_G-D_{BM})dB\geq0dB\)
wobei
- m: mittlere reziproke Kantenlänge in 1/m
- B: Bebauungsdichte in %
- sG: Weglänge des Schallstrahls durch die Bebauung in m (daher ist die Höhe des Objekts „Bebauung“ relevant)
- DBM: Boden- und Meteorologie-Dämpfungsmaß in dB
Für Einzelgebäude beträgt die mittlere reziproke Kantenlänge maximal 0.1 m-1. Bei verteilt liegenden Hallen können kleinere Werte für m gelten.
Es wird die Weglänge des Schallstrahls sG durch die Bebauung für einen Krümmungsradius von 5000 m zwischen Quelle und Aufpunkt bestimmt. Dazu ist im Dialog Bebautes Gebiet|Geometrie die relevante Gebäudehöhe einzugeben. Nach VDI-Richtlinie 2714 ist die Summe DBM+DD+DG auf einen Maximalwert von 15 dB begrenzt (DD: Bewuchsdämpfungsmaß).
Das Objekt Bebauung ist dann zweckmäßig, wenn die tatsächlichen Gebäudegeometrien nicht vorliegen. Ansonsten ist die Verwendung des Objekts Haus sinnvoller.
Berechnung nach ISO 9613-2 (1996) und 9613-2 (2024)
Nach ISO 9613-2 (1996) Anhang A.3 bzw. ISO 9613-2 (2024) Anhang A.4 berechnet sich das Bebauungsdämpfungsmaß AHous,1 zu:
\(A_{hous,1}=0.1*B*d_B\:dB\)
wobei:
- B: Bebauungsdichte in % \(=(\frac{Gesamt - Hausgrundfläche}{Gesamt - Gebietsfläche})\)
- dB: Weglänge des Schallstrahls durch die Bebauung in m
Das Bebauungsdämpfungsmaß Ahous,1 ist gemäß ISO 9613-2 auf 10 dB begrenzt. Hingegen ist die Summe der Dämpfungsmaße Agr+Afol+Ahous , im Gegensatz zu VDI 2714, nicht auf 15 dB begrenzt. Mit Hilfe eines Textbausteins mit der Bezeichnung OLD_OPT_CALC kann diese Begrenzung aktiviert werden (Text: iso_asum_15db_x125=1).
Hinweis
Der Anteil des Bebauungsdämpfungsmaßes Ahous,2 nach ISO 9613-2, wird in CadnaA nicht berücksichtigt.
Bewuchs
Bewachsene Flächen (z.B. Waldgebiete mit dichtem Unterholz) sind durch das Polygon ihrer geschlossenen Berandung und durch ihre Höhe (Dialog Geometrie) definiert. Die Dämpfung durch Bewuchs ist von der gewählten Richtlinie abhängig. Nachfolgend werden die Berechnungsansätze aus VDI 2714, ISO 9613-2 und Schall 03 (1990) erläutert.
Berechnung nach VDI 2714
Nach VDI-Richtlinie 2714, Abschnitt 6.4.2, berechnet sich das Bewuchsdämpfungsmaß DD nach:
für A-bewertete Pegel: \(D_D=0.05\:dB/m*s_D\)
für Spektren: \(D_D=[0.006(\frac{f}{Hz})^{1/3}]\:dB/m*s_D\)
mit sD: Weglänge des Schallstrahls durch den Bewuchs in m.
Es wird die Weglänge des Schallstrahls sD durch den Bewuchs für einen Krümmungsradius von 5000 m zwischen Quelle und Aufpunkt bestimmt. Dazu ist im Dialog Bewuchs|Geometrie die relevante Höhe des Bewuchses einzugeben. Die resultierenden Dämpfungswerte gelten nur für dauerhaften (Blattwerk!) und dichten Bewuchs (d.h. mit dichten Unterholz).
Nach VDI-Richtlinie 2714 ist die Summe DBM+DD+DG auf einen Maximalwert von 15 dB begrenzt (DG: Bebauungsdämpfungsmaß).
Berechnung nach ISO 9613-2 (1996) und ISO 9613-2 (2024) vereinfachte Methode
Nach ISO 9613-2 (1996) Anhang A.2 sowie ISO 9613-2 (2024) Anhang A.2.2 (vereinfachte Methode) berechnet sich das Bewuchsdämpfungsmaß zu:
\(A_{fol}=D_f*d_f\)
mit
- df: Weglänge des Schallstrahls durch den Bewuchs in m
- Df: Dämpfung gemäß nachfolgender Tabelle:
| Weglänge df (m) | Oktavmitten-frequenz (Hz) | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
|---|---|---|---|---|---|---|---|---|---|
| 10 <= df <= 20 | Dämpfung (dB) | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 3 |
| 20 <= df <= 200 | Dämpfung (dB/m) | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,08 | 0,09 | 0,12 |
Hinweis
Das Bewuchsdämpfungsmaß Afol wird von ISO 9613-2 nicht begrenzt.
Berechnung nach ISO 9613-2 (2024) detaillierte Methode
In ISO 9613-2 (2024) Anhang A.2.3 wird die Dämpfung des Schalls auf Grundlage forstlicher Parameter beschrieben.

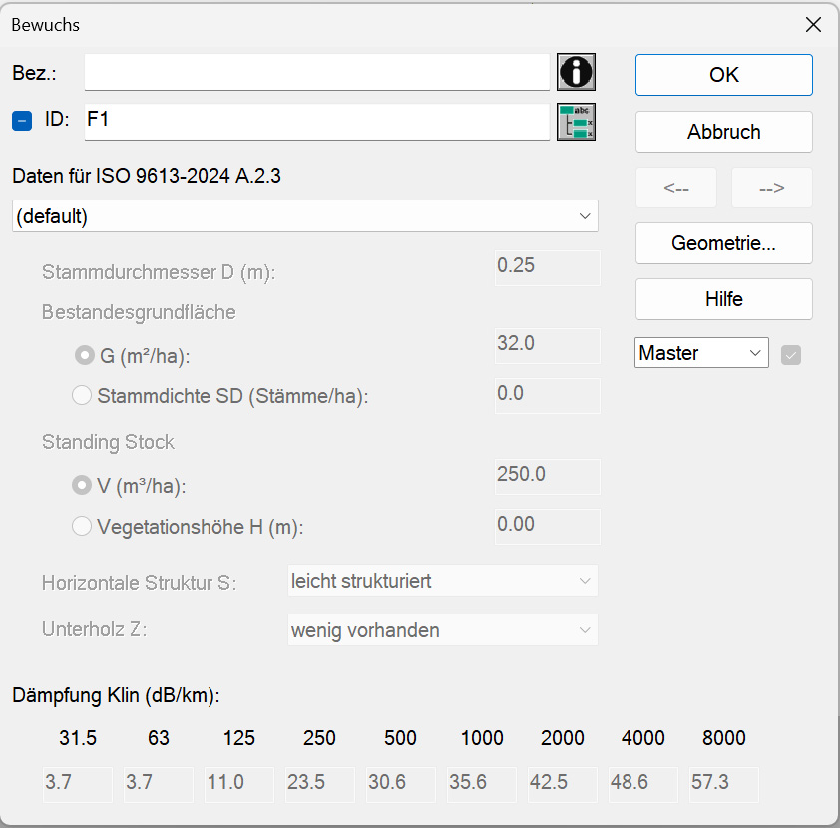

Dialog Bewuchs
Für die Verwendung der detaillierten Methode nach Anhang A.2.3 muss zudem die entsprechende Option in der Berechnungskonfiguration aktiviert sein (siehe ISO 9613 (2024)). Per Dropdown auswählbar sind die Einträge aus Tabelle A.6 der ISO 9613-2 (2024), der Eintrag „(default)“ entspricht dabei „Normaler Wald“. Mit „(benutzerdefiniert)“ können eigene Werte für die forstlichen Parameter verwendet werden, bei „(Eingabe Spektrum)“ kann das das Spektrum für die Dämpfung direkt eingegeben werden.
Hinweis
Die Verwendung der Dämpfung aufgrund forstlicher Parameter ist ausschließlich für Berechnungen nach ISO 9613-2 (2024) möglich.
Berechnung nach Schall03 (1990)
Die Verfahrensweise entspricht der Berechnung nach VDI 2714 für A-bewertete Pegel.
Hinweis
Bei der strengen Berechnung von Straßenlärm nach RLS-90 wird keine Dämpfung durch Bewuchs berücksichtigt.
Berechnung nach Schall03 (2014)
Die Pegelminderung durch Bewuchs bleibt unberücksichtigt (siehe Abschnitt 6.1 in 16BImSchV-2014).
