Abstrahlung des Kaminmantels

Die Abstrahlung des Kaminmantels ist insbesondere bei leichten Stahlkaminen von Relevanz, deren Wandung eine geringe Schalldämmung aufweist. In CadnaA wird diese Abstrahlkomponente durch eine vertikale oder annähernd vertikale Linienquelle in der Kaminachse berücksichtigt.

• Zoomen sie zunächst den Kamin unter Verwendung des Zoom-Werkzeugs näher heran (z.B. Maßstab 1:100).
• Wählen Sie jetzt die Linienquelle aus und geben Sie ein kurzes Linienstück in der Nähe des Zylindermittelpunktes ein.

Zylinder mit kurzer Linienquelle in Nähe der Zylinderachse

• Doppelklicken Sie jetzt auf die Linienquelle und verschieben Sie dann den Dialog Linienquelle so, dass Sie die Darstellung vollständig sehen können.
• Klicken Sie jetzt auf die Schaltfläche „Geometrie“ und aktivieren Sie die Option „Endpunkt“.
• Geben Sie für den Endpunkt eine Höhe von 19.95 m ein.
• Schließen Sie den Dialog Geometrie und aktivieren Sie im Dialog Linienquelle die Option „Dämmung“.
• Geben Sie als Innenpegel 90 dB(A) und als Dämmung 30 dB ein.
• Die abstrahlende Oberfläche ist: \(2\pi*r*l = 2\pi * 3 * 20 = 377 m^2\). Geben Sie diesen Wert in das Feld „Fläche (m²)“ ein.

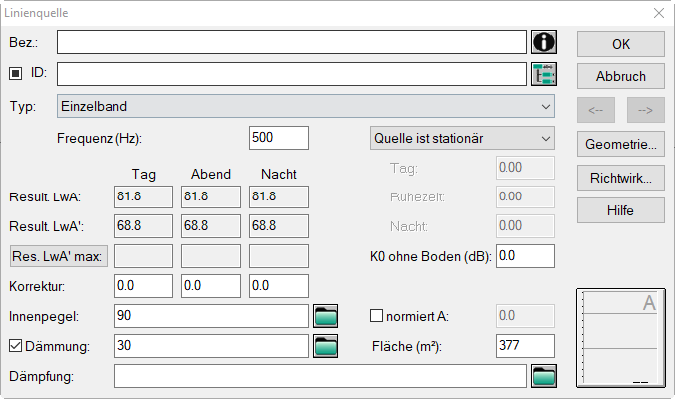

Daten der Linienquelle

• Wählen Sie jetzt wieder einen Maßstab von 1:1000.
• Starten Sie die Punktberechnung über das Taschenrechner-Symbol: .

Bei Schallabstrahlung sowohl von der Kaminmündung, als auch vom Kaminmantel beträgt der Immissionspegel in diesem Fall 55.2 dB(A).
