Punktförmige Objekte
Die Geometrie punktförmiger Objekte (wie Punktquelle, Immissionspunkt etc.) ist durch die Koordinaten Rechtswert x, Hochwert y sowie die (Absolut-) Höhe z beschrieben. Diese Werte sind in den Spalten der entsprechenden Objekttabelle ausgewiesen (siehe Objekttabellen).
Hinweis
Beim Objekt „Zylinder“ sind dies neben x- und y-Koordinate der Mittelpunkt und der Radius.
Hinweis
Bei Höhenpunkten wird die eingegebene Höhe (z) immer als Absoluthöhe interpretiert.

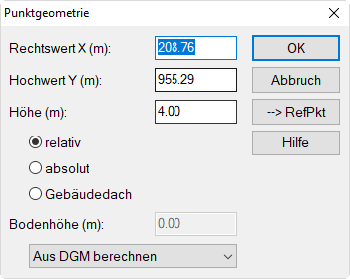

Dialog Punktgeometrie bei Punktobjekten
Dialogoptionen Punktgeometrie
Im Dialog Punktgeometrie kann die Höhe h (m) relativ, absolut oder bezogen auf ein Gebäudedach eingegeben werden. Aus der Höhe h und der Bodenhöhe bestimmt sich die absolute Höhe z.
Optionen für Höhe
- Option „relativ“: Höhe (m) über dem aktuell am Koordinatenpunkt (x, y) vorhandenen Bodenniveau. Die (absolute) Höhe des Bodens wird bestimmt:
- durch höhenbestimmende Objekte (Höhenlinien, Höhenpunkte, Bruchkanten),
- durch die auf der Registerkarte "DGM" (Menü Berechnung|Konfiguration, siehe Registerkarte DGM) eingegebene Standardhöhe und
- durch das Verfahren der Geländeerzeugung zwischen den höhenbestimmenden Objekte (i.d.R. durch Triangulation).
- Option „absolut“: Höhe über einer Bezugsebene, in der Regel über Normalnull (NN). Die Höhe "Normalnull" stimmt nicht zwingend für verschiedene, auch benachbarte Länder überein, da unterschiedliche Definitionen und Bezüge verwendet werden.
- Option „Gebäudedach“: Um die Höheneingabe für Quellen auf Gebäudedächern zu erleichtern, kann mit dieser Option die Höhe relativ über dem Dachniveau eingegeben werden. Befindet sich die Quelle innerhalb eines Gebäudeumrisses, so ergibt sich die Quellhöhe aus der Summe (Gebäudehöhe + Höhe über Dach).
Bodenhöhe (m) & Listenfeld
Das Eingabefeld "Bodenhöhe" steht nur zur Verfügung, wenn die Option "Wert (m) eingeben" gewählt ist.
- aus DGM berechnen (Standardvorgabe): Bei dieser Option wird die Bodenhöhe aufgrund des vorhandenen Geländemodells berechnet.
- von Haus übernehmen: Bei dieser Option wird die Bodenhöhe der nächstgelegenen Hausfassade im Umkreis von 1,5 m Radius übernommen. Ist keine Hausfassade in diesem Radius vorhanden, so wird für diesen Punkt die Höhe ebenfalls aus dem vorhandenen Geländemodell berechnet.
- Wert (m) eingeben: Die Bodenhöhe an diesem Ort kann durch Angabe eines Wertes definiert werden.
Geometrieoptionen für Objekt „Hausbeurteilung
Neben dem Rechtswert X (m) und dem Hochwert Y (m) steht der Durchmesser (m) des Hausbeurteilungssymbols zur Verfügung.
Hinweis
Der Durchmesser aller Hausbeurteilungssymbole in einem Projekt können auch über die entsprechende Tabelle geändert werden (siehe Menü Tabellen|Diverse Objekte|Hausbeurteilung).
Dialog Geometrie für das Hausbeurteilungssymbol
Option "davon abweichender Berechnungspunkt"
Diese Option ermöglicht, das Hausbeurteilungssymbol außerhalb des Hausgrundrisses zu platzieren. Ist diese Option aktiviert, kann das Hausbeurteilungssymbol außerhalb des Hauses platziert werden, ohne die Verbindung zu diesem Haus zu verlieren. Die ursprünglichen Koordinaten werden ebenfalls gespeichert.
Vorgehensweise:
- Platzieren Sie zuerst das Hausbeurteilungssymbol innerhalb eines Hausgrundrisses.
- Öffnen Sie den Dialog Geometrie und aktivieren Sie die Option "davon abweichender Berechnungspunkt".
- Schließen Sie alle Dialoge mit OK und verschieben Sie dann das Hausbeurteilungssymbol außerhalb der Hausgrundrisses. Der Berechnungspunkt wird durch eine Linienverbindung angezeigt.
