Schalldämm-Maß-Spektren

In den Bibliotheken Schalldämmungen (Menü Tabellen|Bibliotheken (lokal) und (global)) werden Schalldämmungspektren verwaltet. Die Bibliothek kann von Anwender beliebig erweitert werden.

Hinweis

Die in der Bibliothek Schalldämmungen (global) mitgelieferten Spektren sind die in der VDI-Richtlinie 2571 2571-76 angegebenen Dämmungsspektren.

Wenn ein Dämmungsspektrum aus der globalen Bibliothek innerhalb des aktuellen Projekts referenziert wird, erzeugt CadnaA eine Kopie dieses Spektrums in der lokalen Bibliothek Schalldämmungen. Die Referenzierung von Spektren erfolgt über deren ID, daher ist dieser zwingend einzugeben.

Weiterhin können Spektren aus der globalen Bibliothek über den Schaltfläche „--> Lokale Bibl.“ in die lokale Bibliothek kopiert werden.

Zugriff auf Schalldämmungspektren

Im Objektdialog von Industriequellen erfolgt der Zugriff auf lokale Schalldämmungsspektren nach Aktivierung der Option „Dämmung“ durch Klick auf das Dateiauswahlsymbol hinter dem Eingabefeld „Dämmung“ (siehe Gemeinsame Eingabedaten).

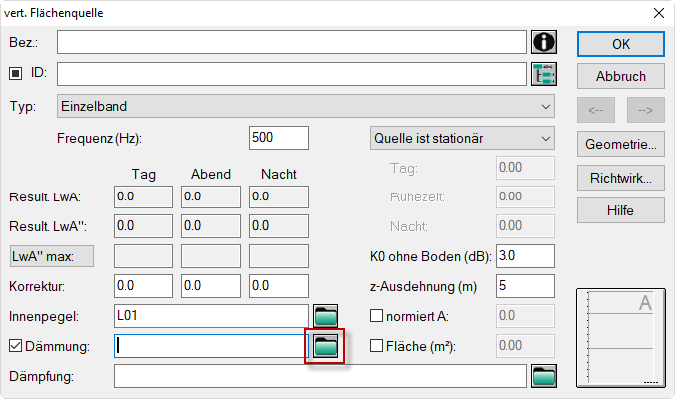

Dialog vertikale Flächenquelle: Dateiauswahlsymbol (rot umrahmt) zur Auswahl von Schalldämmungspektren (lokal oder global), wählbar nach Aktivierung der Option „Dämmung“

Es stehen folgende Modifikationen zur Verfügung:

Zugriff auf die lokale Bibliothek Schalldämmungen durch Klick auf das Dateiauswahlsymbol hinter dem Eingabefeld „Dämmung“, oder
Zugriff auf die globale Bibliothek Schalldämmungen bei gedrückter SHIFT-Taste und gleichzeitigem Klick auf das Dateiauswahlsymbol hinter dem Eingabefeld „Dämmung“.

Ausgabe von Schalldämmungsspektren

Schalldämmungsspektren aus den Bibliotheken können wie jede andere Tabelle über den Schaltfläche „Copy“ in die Zwischenablage kopiert oder über Schlüsselwörter (siehe CadnaA-Handbuch „Attribute, Variablen und Schlüsselworte“, siehe Table) ausgedruckt oder exportiert werden (siehe Textdateien (.txt, .rtf)). Der Ausdruck/Export mit Hilfe von Schlüsselwörtern erfolgt nur für die lokale Bibliothek:

#(Table, LibR)

Neues Dämmungsspektren eingeben

Neue Dämmungsspektren können auf zwei Arten eingegeben werden:

aus einem Objektdialog von Industriequellen durch Klick auf das Dateiauswahlsymbol hinter dem Eingabefeld „Dämmung“ (ohne oder mit gedrückter SHIFT-Taste) und anschließender Eingabe des neuen Spektrums in der jeweiligen Bibliothek, oder
über das Menü Tabellen|Bibliotheken (lokal) bzw. (global)|Schalldämmungen.

Hinweis

Zur Eingabe mehrerer Spektren wird empfohlen, die Eingaben über das Menü Tabellen vorzunehmen und die Dämmungsspektren anschließend den jeweiligen Quellen zuzuweisen.

Zum allgemeinen Umgang mit Objekttabellen und der Eingabe von neuen Datensätzen über deren Kontextmenü siehe Objekttabellen.

Dämmungsspektren können - wie auch andere Bibliotheksobjekte - direkt durch Editieren der jeweiligen Tabelle oder - nach Doppelklick in die Tabellenzeile - über den Dialog Spektrum eingegeben werden.

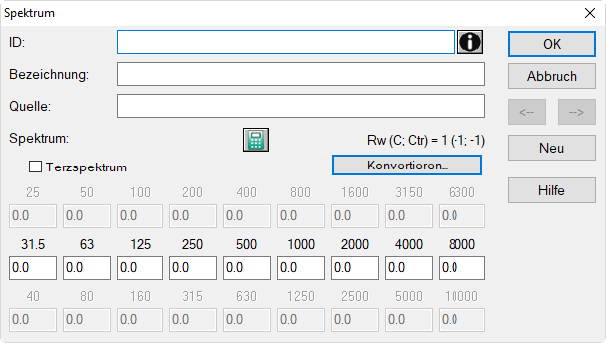

Dialog Spektrum

ID

Geben Sie hier zwingend die ID des Spektrums an. Beachten Sie die entsprechenden Regeln für die ID (siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“). Insbesondere muss bei Bibliotheksobjekten zwingend ein Buchstabe als erstes Zeichen der ID verwendet werden.

Bezeichnung

beschreibende Spektrums-Bezeichnung

Quelle

Beschreibung der Datensatzherkunft

Taschenrechner-Symbol

Über diese Symbol kann das vorhandene Spektrum verändert werden (Dialog Spektrum verändern, siehe Spektrum verändern).

Rw (C; Ctr)

zeigt das bewertete Schalldämm-Maß und die Spektrum-Anpassungswerte C und Ctr nach DIN EN ISO 717-1 717-1996 des eingegebenen Spektrums an.

Option „Terzspektrum“

ermöglicht nach Aktivierung die Eingabe eines Spektrums in Terzbandbreite

Schaltfläche „Konvertieren“

siehe Spektren, Spektren konvertieren

Oktav- bzw. Terzbänder

Geben Sie hier das Schalldämm-Maß im jeweiligen Oktav- bzw. Terz-Frequenzband ein. Beachten Sie dabei, das der Wert 0 dB nicht gleichbedeutend mit "keine Eingabe" ist. Daher ist bei nicht vorhandenen Daten in einem Band das Leerzeichen zu verwenden oder das Feld bleibt leer. Damit wird die Ungültigkeit dieses Frequenzbands angezeigt.

Hinweis

Fehlt ein Wert in einem Oktav- bzw. Terz-Frequenzband bei einer in die Rechnung einbezogenen Quelle, so wird der Ergebnispegel für dieses Band in der Tabelle im Dialog Immissionspunkt nicht angezeigt.

Pfeiltasten <-|->

zum Wechseln in den vorigen/nächsten Datensatz

Schaltfläche "Neu"

erzeugt eine neue Datensatz-Zeile in der Tabelle unterhalb der aktuellen Datensatzes
