Hausbeurteilung

Das Objekt „Hausbeurteilung“ wird - zum Beispiel - verwendet, um für Gebäude an einem Verkehrsweg nachzuweisen, zwischen welchen Stockwerken sich eine Überschreitung von vorgegebenen und aufgrund der Gebietsart maximal zulässigen Beurteilungspegeln ergibt und welche Werte an der exponiertesten Stelle der Fassade tags und nachts zu erwarten sind.

Vorgehensweise

  • Aktivieren Sie - zum besseren Verständnis und nicht weil es notwendig wäre - im Menü Eigenschaften|Gebäudelärmkarte die Option „keine Gebäudelärmkarte berechnen“ (Gebäudelärmkarte siehe Gebäudelärmkarte)
  • Fügen Sie das Objekt „Hausbeurteilung“ mit dem entsprechendem Symbol aus dem Werkzeugkasten ein. Klicken Sie dazu auf das Haus innerhalb des Grundrisses für das eine Beurteilung erfolgen soll.

Beispiel

Pfad: Beispiele\Immissionen\Industrie.cna

  • Nach Setzen des ersten Symbols sollten Sie dieses ggf. auf die gewünschte Größe einstellen. Alle weiteren erhalten dann dieselbe Größe.

Wenn Sie für mehrere oder gar für alle Gebäude oder optional nur für Gebäude mit bestimmter Bedingung diese Hausbeurteilung vornehmen möchten, können Sie zur Eingabe der Objekte auch den Befehl aus dem Kontextmenü Objekte verändern, Aktion „Erzeuge Hausbeurteilung“ (siehe Handbuch „Einführung in CadnaA“) verwenden.

In diesem Fall setzt CadnaA diese Objekte selbständig in die von der Auswahl betroffenen Gebäude. Der Name des Gebäudes, der im Feld Bezeichnung im Editierdialog eingetragen ist, wird automatisch in das gleichnamige Feld der Hausbeurteilung übertragen.

Hausbeurteilung mit Bedingung

Um Hausbeurteilungen nur für Gebäude z.B. mit einer bestimmten Höhe und/oder Fläche zu erzeugen, kann eine entsprechende numerische Bedingung definiert werden.

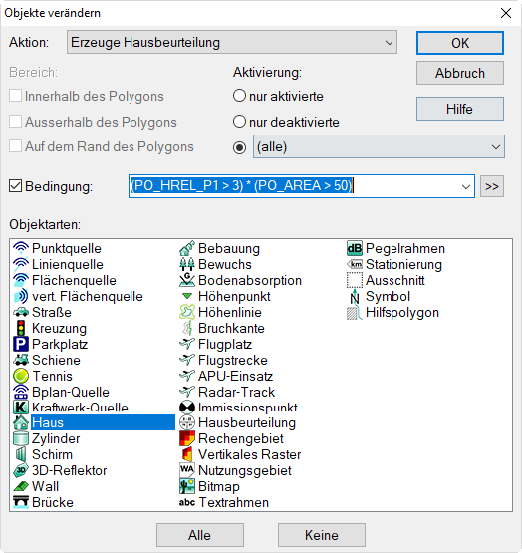

Aktion „Erzeuge Hausbeurteilung“ mit Bedingung

Um eine Bedingung eingeben zu können, aktivieren Sie das Kontrollkästen. Geben Sie das Attribut (siehe CadnaA-Handbuch „Attribute, Variablen und Schlüsselworte“) über die Tastatur ein oder wählen Sie diese aus der Liste aus (Doppelpfeil).

Im obigen Beispiel würden die Hausbeurteilungssymbole für alle Gebäude erzeugt, deren 1. Polygonpunkt höher als 3 m und deren Grundfläche größer als 50 m² ist. Beide Bedingungen müssen also „wahr“ sein (Multiplikation = logisch UND).

Symbolgröße

Die Größe der Symbole kann über die Tabelle Hausbeurteilung (Menü Tabellen|Diverse Objekte) mit dem Kontextmenü-Befehl Spalte verändern (siehe Spalteninhalte verändern) verändert werden und die Nutzungsart (falls relevant) zugewiesen werden. Es kann zunächst ein Symbol eingefügt und alle Einstellungen vorgenommen werden. CadnaA übernimmt bei der Verwendung der Aktion „Erzeuge Hausbeurteilung“ die Einstellung des letzten Hausbeurteilungssymbols.

Ausgangssituation: Für das obere linke Haus ist das Hausbeurteilungs-symbol gesetzt. Die Berechnung ist noch nicht erfolgt.

Bei der Hausbeurteilung erfolgt ein Vergleich der mit CadnaA in allen Stockwerken und vor allen Fassaden berechneten Pegel mit den zutreffenden Grenz- oder Richtwerten. Letztere legen Sie auf zwei Weisen fest.

  • Öffnen Sie durch Doppelklick auf das Symbol Hausbeurteilung den Editierdialog.
  • Aktivieren Sie die entsprechende Option für die Richtwerte.

Ist die Option „aus Nutzungsgebieten ermitteln“ deaktiviert, können Sie durch Anklicken des Karteikastensymbols neben der Eingabezeile für die Nutzungsart diese auswählen und unter „verwende Richtwerte“ die entsprechende Lärmart aussuchen.

Obwohl diese Hausbeurteilung ursprünglich auf Straßenverkehrslärm bezogen war, erlaubt dieses flexible Konzept auch die Anwendung bei anderen Lärmarten wie z.B. Gewerbelärm.

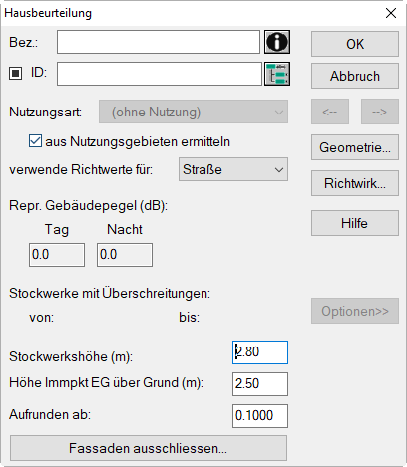

Hausbeurteilung für ein Gebäude im allgemeinen Wohngebiet (WA), bezogen auf Straßenverkehrslärm

Symbol Nutzungsart

Die zweite Methode besteht darin, nach Klick auf das Nutzungsart-Symbol die Gebiete mit gegebener Gebietszuordnung (siehe Nutzungsgebiet) durch Umgrenzen mit einer geschlossenen Linie zuzuordnen und das Kontrollkästchen „aus Nutzungsgebieten ermitteln“ zu aktivieren. Auch damit sind die Richtwerte, mit denen verglichen werden soll, bekannt.

Wenn Sie nach entsprechender Kennzeichnung der gewünschten Häuser die Berechnung durch Klick auf das Taschenrechnersymbol in der Symbolleiste starten, wird der Berechnungsfortschritt für die Immissionspunkte und anschließend für die Hausbeurteilung angezeigt.

Bei dieser Hausbeurteilung wird die Berechnung nacheinander

  • an allen mit diesem Symbol gekennzeichneten Gebäuden,
  • in allen aus dem Quotienten von Gebäudehöhe und Geschosshöhe sich ergeben den Stockwerken (Stockwerkshöhen ggf. unter Schaltfläche „Optionen“ im Dialog Hausbeurteilung modifizieren) und
  • an allen Außenfassaden

durchgeführt und ausgewertet.

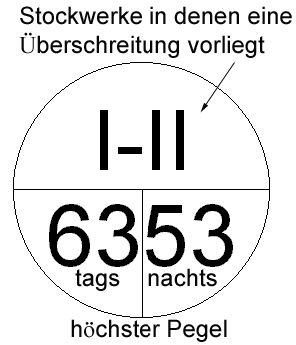

Hausbeurtelungssymbol nach Berechnung

Nach der Berechnung wird im oberen Halbkreis des Symbols der Bereich von Stockwerken, in denen Überschreitungen vorliegen, angezeigt. Bleibt das Feld leer, liegt keine Überschreitung vor oder es ist keine Zuordnung zu einem Nutzungsgebiet erfolgt. Die unteren Viertelkreise zeigen die Pegel für die gewählten Art „Mittelungspegelberechnung“ für die erste und zweite Zielgröße (siehe Registerkarte Zielgrößen) an. Standardmäßig sind dies der Tagpegel Ld und der Nachtpegel Ln.

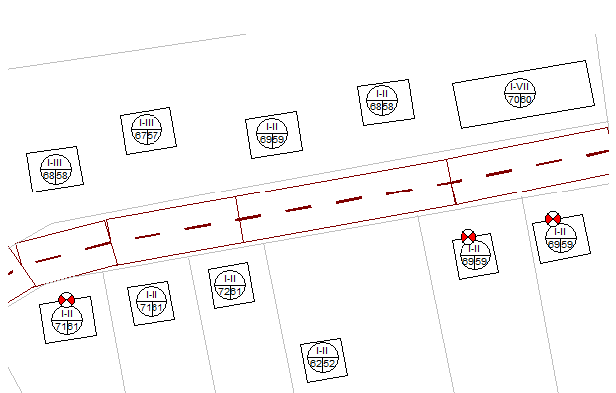

Kennzeichnung der Gebäude nach Durchführung der Berechnung

Schaltflächen

Geometrie

Rechtswert X (m), Hochwert Y (m)

Geometrie, abweichender Berechnungspunkt

Da es in manchen Fällen sinnvoll ist, das Hausbeurteilungssymbol außerhalb des Grundrisses eines Hauses zu platzieren, kann wahlweise die Option „davon abweichender Berechnungspunkt“ im Dialog Geometrie aktiviert werden. Dadurch lässt sich das Symbol außerhalb des Hauses platzieren ohne die Verbindung zu diesem Haus zu verlieren. Die ursprünglichen Koordinaten werden gespeichert.

  • Platzieren Sie zuerst das Symbol innerhalb des Hauses.
  • Öffnen Sie das Dialog Geometrie und aktivieren Sie die entsprechende Option.
  • Schließen Sie alle Dialoge mit OK und schieben Sie dann das Symbol außerhalb der Hausgrundrißlinie.

Der Berechnungspunkt wird durch eine Linienverbindung (Hilfspolygon) angezeigt.

Attribut: USE_PCALC

Aktivierung über Dialog Attribute verändern: „x“

Bei Transformation des Hausbeurteilungssymbols (Dialog Objekte verändern oder Kontextmenü, Aktion/Befehl „Transformation“) wird die Verbindungslinie automatisch mit transformiert.

Richtwirkung

Über das Objekt „Hausbeurteilung“ kann den erzeugten Fassadenpunkten über diese Schaltfläche eine Empfänger-Richtwirkung zugewiesen werden. Dabei werden die aus unterschiedlichen Winkeln am Immissionsort eintreffenden Strahlen mit der gewählten Richtwirkung gewichtet und dann energetisch addiert.

Die Auswahl von Empfänger-Richtwirkungen erfolgt über den Dialog Richtwirkung (siehe Richtwirkung bei Industriequellen, Dialog Richtwirkung, mit Richtungsvektor senkrecht zur Fassadenoberfläche). Die Eingabe von Nutzer-definierten Empfänger-Richtwirkungen erfolgt über die Bibliotheken Richtwirkung (siehe Nutzer-definierte Richtwirkungen).

Hausbeurteilungssymbole & Fassadenpunkte drehen

Sowohl die Hausbeurteilungssymbole, als auch die Fassadenpunkte werden standardmäßig nach oben ausgerichtet (0° zur y-Achse). Diese Einstellung kann - zum Beispiel zur Ausgabe auf gedrehten Ausdrucken - über den Objekttyp „Hausbeurteilung“ im Dialog Eigenschaften|Darstellung, Registerkarte „Allgemein“ (siehe Register „Allgemein“) editiert werden.

Verfügbare Optionen:

  • Winkel (°) zur Y-Achse: Bezug auf +y Achse in der 2D-Plandarstellung
  • Winkel (°) zur Nordrichtung: Bezug auf die Richtung des ersten Nordpfeil-Symbols
  • Winkel (°) zum Papier: Bezug zum Blattrand-Orientierung bei gedrehten Ausschnitten

Fassaden ausschließen

Wenn Sie im Dialog Hausbeurteilung unter „Optionen“ auf die Schaltfläche „Fassaden ausschließen“ klicken, wird ein Dialog angezeigt, in dem die Fassaden markiert werden können, die in der Berechnung nicht berücksichtigt werden sollen.

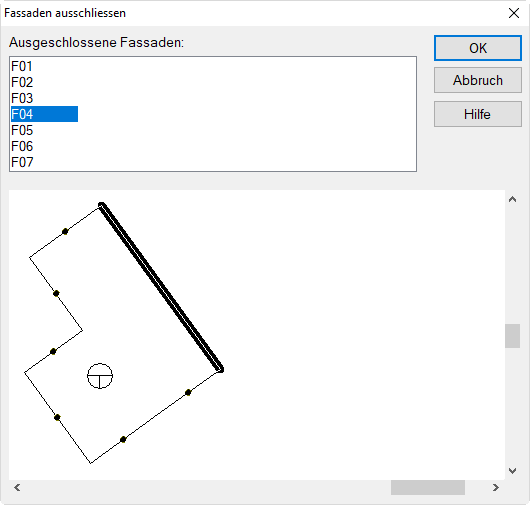

Dialog Fassaden ausschließen

Klicken Sie zum Ausschließen einer Fassade einmal auf die Bezeichnung der Fassade (z.B. F01) oder Doppelklicken Sie auf eine Fassade in der Grafik darunter. Zusätzlich sind Tastaturbefehle verfügbar, um die nächste Fassade zu selektieren (F) und die Aktivierung zu ändern (SPACE).

Markierte Fassaden werden von der nächsten Berechnung ausgeschlossen. Im unteren Bild wird die betroffene Fassade durch einen Balken markiert und der schwarze Kreis (Fassadenpunkt) ausgeblendet. Nach erneutem Klick auf die Fassadenbezeichnung oder Doppelklick in der Grafik wird diese wieder in die Berechnung einbezogen.

Das Ausschließen von nicht relevanten Fassaden kann bei der Berechnung einer Gebäudelärmkarte viel Rechenzeit einsparen. Es können maximal 256 Fassaden ausgeschlossen werden.

Hausbeurteilungen importieren

Werden nach einer Berechnung die Häuser getrennt von den zugehörigen Hausbeurteilungen in separaten Dateien gespeichert, so besteht nach Re-Import (über Menü Datei|Import) der Hausbeurteilungen in die Datei mit den Häusern zunächst keine Verbindung zwischen beiden Objekten. Damit sind alle hausbezogenen Auswertungen (z.B. mit Hilfe des Objekt-Scan) nicht möglich, da die entsprechenden Daten für die Hausobjekte nicht vorhanden sind (z.B. die Hausbeurteilungspegel HB_LP1 bis HB_LP4). Um in diesen Fällen die Verknüpfung zwischen den Häusern und den Hausbeurteilungssymbolen zu aktualisieren, wählen Sie im Menü Extras den Befehl Häuser mit Hausbeurteilung verknüpfen aus.

Hinweis

Bitte beachten Sie, dass beim Laden der Hausbeurteilungen über den Befehl PCSP|PCSP-Kacheln laden (Menü Berechnung|PCSP) die Verknüpfung automatisch aktualisiert wird (siehe auch Kapitel PCSP - Program Controlled Segmented Processing). Die obigen Aussagen beziehen sich ausschließlich auf den Import der berechneten Hausbeurteilungen über das Menü Datei|Import.
