ESRI Shape (*.shp)

Diese Exportfilter werden verwendet, um Objekte und Rasterdaten aus CadnaA-Dateien nach ESRI Shape (für ArcView oder ArcInfo) zu exportieren. Wie beim Import (siehe ESRI Shape) schon erwähnt, sind Shape-Dateien themen- bzw. objektorientiert. Daher muss jede Objektart gesondert exportiert werden.

Objektarten

Folgende Objekte können nach ArcView-Shape exportiert werden:

  • Punkt-, Linien-, Flächenquelle, vertikale Flächenquelle,
  • Straße
  • Kreuzung (Ampel)
  • Parkplatz
  • Schiene
  • Tennis-Aufschlagpunkt
  • Bplan-Flächenquelle
  • Haus, Zylinder, Schirm, Brücke
  • Bebauung, Bewuchs
  • Bodenabsorption
  • Höhenpunkt, Höhenlinie, Bruchkante
  • Triangulation: exportiert die durch Triangulation erzeugten Höhenlinien (siehe Registerkarte DGM). Bei aktivierter Option „3D“ werden Dreiecks-Polygone, bei deaktivierter Option einzelne Polygonkanten exportiert.
  • Immissionspunkt
  • Hausbeurteilung
  • Fassadenpunkt: exportiert die auf Basis der Hausbeurteilung erzeugten Fassadenpunkte (siehe Gebäudelärmkarte)
  • Rechengebiet, Nutzungsgebiet
  • Flugstrecke
  • Hilfspolygon/Hilfspolygon geschlossen: Bei der Objektart „Hilfspolygon“ werden offene Polygone exportiert. Im Gegensatz dazu werden bei der Objektart „Hilfspolygon, geschl.“ geschlossene Polygone exportiert.

Nachfolgende Objekte können wegen ihrer besonderen Eigenschaften nicht nach ArcView-Shape exportiert werden:

  • 3D-Reflektor,
  • Wall,
  • alle fluglärm-spezifischen Objekte (bis auf Flugstrecken, siehe oben),
  • vertikales Raster,
  • Bitmap, sowie
  • alle Anzeigeobjekte (Textrahmen, Pegelrahmen, Stationierung, Ausschnitt und Symbol),

ArcView Shape

Zum Exportieren von Objekten gehen Sie wie folgt vor:

  • Wählen Sie im Menü Datei|Export den Dateityp „ESRI Shape (*.shp)“ aus.
  • Geben Sie einen Namen für die zu exportierende Datei ein.
  • Wählen Sie über die Schaltfläche „Optionen“ die zu exportierende Objektart aus.
  • Nach Klick auf OK im Exportdialog Speichern unter wird der Export ausgeführt.

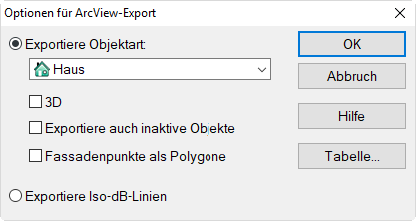

ArcView-Export: Objektart auswählen

Optionen für ESRI Shape-Export

  • Listenfeld „Exportiere Objektart“: Wählen Sie eine Objektart aus.
  • 3D: Mit dieser Option werden zusätzlich Höheninformationen ausgeben.
  • Exportiere auch inaktive Objekte: Nach Aktivierung dieser Option werden auch inaktive Objekte exportiert (siehe Handbuch „Einführung in CadnaA“, Kapitel Dialogfelder BEZ, ID, INFO, ObjectTree, Master, Aktivierungszustände).

Hinweis

Standardmäßig werden nur die aktiven Objekte exportiert.

  • Fassadenpunkte als Polygone: Fassadenpunkte können ebenfalls nach ArcView exportiert werden. Wählen Sie dazu über die Schaltfläche „Optionen“ im Exportdialog die Objektart „Fassadenpunkt“ aus.
    • Export als Punkte: Sind die Optionen „Fassadenpunkte als Polygone“ und „3D“ deaktiviert, werden die Fassadenpunkte als 2D-Punkte (d.h. ohne Höheninformation) ausgegeben (Höhe 0 m). Bei aktivierter Option „3D“ werden die Höhen ausgegeben. Die exportierten Fassadenpunkte können als Punktobjekte (z.B. als Immissionspunkte) nach CadnaA, ArcView oder eine andere GIS-Software importiert werden.
    • Export als 3D-Flächen: Sind die Optionen „Fassadenpunkte als Polygone“ und „3D“ aktiviert, werden beim Export 3D-Flächen erzeugt, die als Hilfspolygone nach CadnaA, ArcView oder eine andere GIS-Software importiert werden können. Die Größe der einzelnen Flächen entspricht den Festlegungen im Dialog Gebäudelärmkarte (Längen/Abstand, siehe Gebäudelärmkarte) bzw. im Dialog Hausbeurteilung (Höhen, siehe Hausbeurteilung).

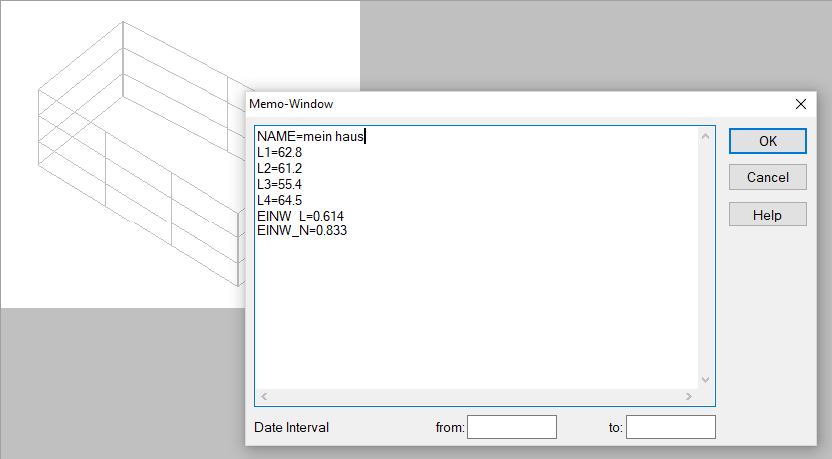

Exportierte 3D-Flächen mit Fassadenpunkt spezifischen Attributen

In beiden Fällen werden in das Info-Fenster der exportierten Punkte bzw. Polygone folgende Attribute geschrieben:

  • NAME: Bezeichnung des Fassadenpunkts
  • L1..L4: Fassadenpegel in dB(A) für Zielgrößen 1..4
  • EINW_L: Einwohnerzahl für diesen Fassadenpunkt (bei Annahme einer konstanten Einwohnerzahl je Fassadenlänge)
  • EINW_N: Einwohnerzahl für diesen Fassadenpunkt [bei Annahme einer Einwohnerzahl je Fassadenpunkt = (Einwohner Haus)/(Anzahl Fassadenpunkte des Hauses)]

Schaltfläche „Tabelle“

Über diese Schaltfläche kann das Format der Export-Tabelle und die darin verwendeten Attribute angezeigt und ggf. editiert werden.

Hinweis

Die Objekttabelle für die Objekte „Straße“ und „Schiene“ kann hier nicht editiert werden, da die Tabelleninhalte normabhängig sind. Editieren Sie in diesem Fall die Objekttabelle über das Menü Tabellen direkt (siehe Objekttabelle editieren).

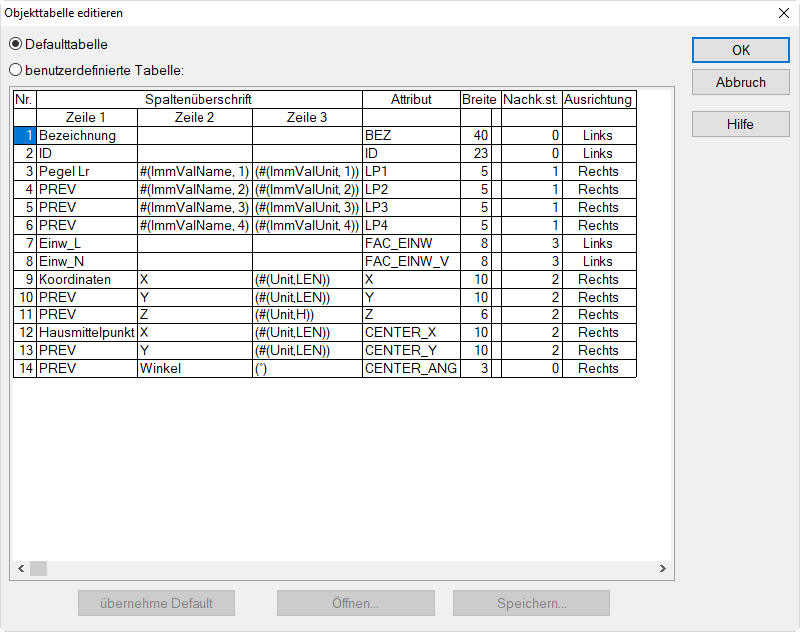

Standard-Tabellenformat für Objekt „Fassadenpunkte“

Standardmäßig („Defaulttabelle“) verwendet CadnaA beim ESRI Shape-Export die Attribute, die aktuell in der jeweiligen Objekttabelle angezeigt werden (siehe Kapitel 10 - Tabellen). Über die Option „benutzerdefinierte Tabelle“ kann das Format der entsprechenden Exporttabelle editiert werden (siehe Objekttabelle editieren).

Exportiere Iso-dB-Linien

Bei aktivierter Option werden die interpolierten Rasterlinien als Linien oder als geschlossene Polygonflächen, abhängig von der im Dialog Raster|Darstellung (siehe Rasterdarstellung) gewählten Option exportiert. Dabei werden die Intervallgrenzen der jeweils ausgewählten Farbpalette oder - falls eingestellt - der „Darstellungsbereich“ verwendet.

siehe auch: ESRI Grid (.asc, .hdr)
