Abschirmung

Wenn sich Objekte im Strahlweg befinden, wird deren abschirmende Wirkung durch ein entsprechendes Schirmdämpfungsmaß berücksichtigt. Die Berechnung dieses Schirmdämpfungsmaßes erfolgt nach DIN ISO 9613-2. In der Regel werden bei der Berechnung drei Schallanteile berücksichtigt (einer über das Hindernis hinweg sowie zwei seitliche/laterale Umwege).

drei Strahlwege bei einem abschirmenden Objekt Schnitt und Aufsicht

Wenn sich mehrere Objekte im Strahlweg befinden, werden für jedes Paar Quelle - Immissionsort jeweils drei Umwege berücksichtigt.

Drei Strahlwege bei mehreren abschirmenden Objekten Schnitt und Aufsicht

Das dargestellte Verfahren für mehrere Objekte, bei dem die Seitenbeugung mit den beiden Strahlen der konvexen Hülle gebildet wird, ist eine Näherung. Tatsächlich gibt es eine Vielzahl von weiteren Strahlwegen durch das Labyrinth der Objekte, wobei diese Wege in speziellen Fällen sogar Pegel-bestimmend sein können. Das beschriebene Verfahren hat sich aber unter Berücksichtigung des noch leistbaren Rechenaufwands und der im Mittel erzielbaren Genauigkeit als optimaler Kompromiss erwiesen.

In CadnaA kann die Seitenbeugung bei Rechenzeit-intensiven Berechnungen mit großem Objektumfang ausgeschaltet werden. In diesem Fall wird ausschließlich der Strahlweg über die Oberkanten berücksichtigt (Konfiguration|Berechnung, Registerkarte "Industrie").

Geben Sie in das Beispiel mit der Punktquelle und dem Immissionspunkt jetzt ein Gebäude mit der ersten Eckkoordinate bei (x1,y1) = (140,90) ein.

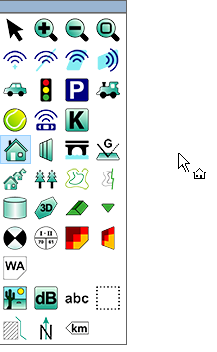

  • Wählen Sie das Objekt „Haus“ aus dem Werkzeugkasten.

  • Geben Sie den ersten Eckpunkt über die Tastatur ein und drücken Sie die OK-Taste.

  • Die nächsten Punkte können relativ zum jeweils vorherigen Eckpunkt definiert werden. Aktivieren Sie dazu die Option „Relativ“ vor der Eingabe des zweiten Eckpunktes. Der zweite Eckpunkt liegt Δx2=20 m nach rechts, wobei Δy2=0 m beträgt:

  • Bestätigen Sie die Eingabe mit OK.
  • Das Haus besteht jetzt aus einem Teilsegment. Es wird die Eingabe des dritten Punktes erwartet:

  • Geben Sie jetzt den dritten Punkt mit Δx3=0 m und Δy3=20 m ein.
  • Der vierte Punkt liegt 20 m nach links, also in negativer x-Richtung. Demnach beträgt die erforderliche Eingabe Δx4=-20 m und Δy4=0 m.
  • Schließen Sie das Haus durch drücken der rechten Maustaste. Danach sieht der Hausgrundriss wie folgt aus:

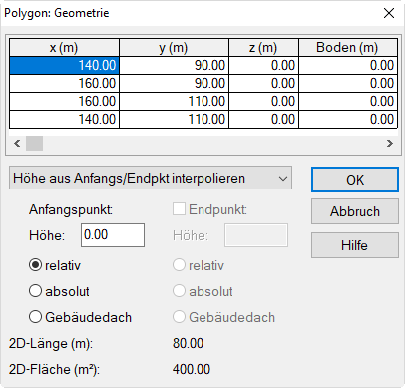

  • Jetzt muss noch die Gebäudehöhe eingegeben werden. Wechseln Sie in den Editiermodus (Symbol im Werkzeugkasten) und klicken Sie doppelt auf den Rand (!) des Gebäudes. Klicken Sie auf die Schaltfläche „Geometrie“ und geben Sie eine Höhe von 10 m als Gebäudehöhe ein.

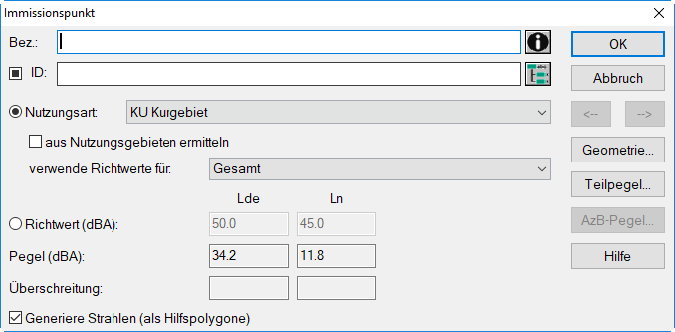

  • Klicken Sie anschließend auf das Taschenrechner-Symbol. Der Pegel ist infolge der Gebäudeabschirmung gesunken.

Hinweis

Das Berechnungsprotokoll (Menü Berechnung|Protokoll) zeigt die Abschirmwirkung Abar für die Zielgrößen Ld, Le und Ln (aber nicht für Mischpegel Lde).
