Stockwerke

Die Aktion Stockwerke im Dialog Objekte verändern oder der entsprechende Befehl im Kontextmenü von Immissionspunkten oder Punktquellen ermöglicht die automatische Generierung von Immissionspunkten bzw. Punktquellen in definierten Stockwerkshöhen.

Dazu ist wie folgt vorzugehen:

• Geben Sie einen einzelnen Immissionspunkt an einer Fassade ein (ggf. unter Verwendung des Befehls Objektfang).
• Öffnen Sie den Dialog Immissionspunkt und geben Sie über die Schaltfläche „Geometrie“ die Höhe über dem Boden ein.
• Schließen Sie den Dialog und klicken Sie auf den Rand des Immissionspunkts mit der rechten Maustaste.
• Wählen Sie den Befehl Stockwerke aus dem Kontextmenü aus, um den Dialog Stockwerke zu öffnen.

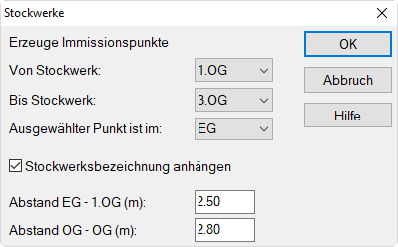

Dialog Stockwerke

• Wählen Sie im Dialog Stockwerke den gewünschten Stockwerksbereich aus (bis maximal zum 99.OG) und spezifizieren Sie den ausgewählten Punkt.
• Geben Sie die Abstände vom Erdgeschoss zum 1.Obergeschoss (EG-OG) und den Abstand von Obergeschoss zu Obergeschoss (OG-OG) ein.

Nach Klick auf OK werden die Immissionspunkte erzeugt.

Stockwerksbezeichnungen anhängen

Wird die Option „Stockwerksbezeichnungen anhängen“ aktiviert, ergänzt CadnaA nach Schließen des Dialogs mit OK die Immissionspunkt-Bezeichnung mit den entsprechenden Stockwerksbezeichnungen (siehe Sonstiges im CadnaA-Referenzhandbuch).
