CadnaA 2023

Funktionen

Multiselektion mehrerer Objekte möglich, u.a.:
- Rahmen mit gedrückter rechter Maustaste aufziehen
- Hinzufügen von Objekten mit gedrückter STRG-Taste + Rahmen mit rechter Maustaste oder Klick auf Einzelobjekt

Objekttabellen filterbar auf aktuelle Multiselektion
Symbolleiste | Neues Symbol : Direkter Zugriff auf das Darstellungsmenü
Eigenschaften | Darstellung: Neue Schaltflächen „Alle“ und „Keine“ zur Aktivierung / Deaktivierung der Objektdarstellung für alle Objektarten
Eigenschaften | Sonstiges: Auswahl der Darstellungsfarbe für selektierte Objekte
Alle Punkt- und Polygonobjekte: Objektfang beim Verschieben / Erstellen von Polygonpunkten mit gleichzeitigem Drücken der ALT-Taste
CityGML Import: Neue Option zur Konvertierung von LoD2 zu LoD1-Daten. Für die Höhe des resultierenden LoD1-Gebäudes kann zwischen mittlerer, maximaler oder minimaler Höhe der einzelnen Schrägdächer gewählt werden:

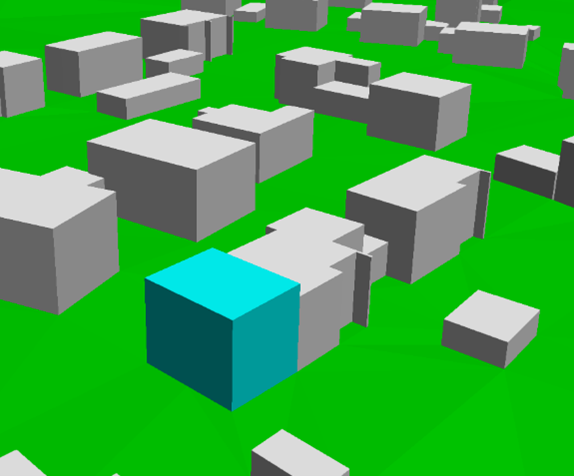

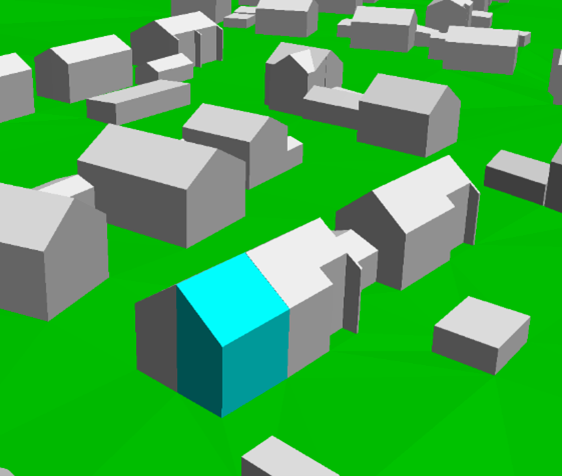

LoD2-Daten ohne Konvertierung: Jedes Schrägdach als einzelnes Haus-Objekt	LoD2-Daten konvertiert nach LoD1 (mittlere Höhe)

Eigenschaften | Darstellung | Symbol: Länge, Breite und Winkel eines Symbols jetzt auch als Expression / Ausdruck möglich, z.B.:
- Bei Zuweisung einer Richtwirkung zu einer Punktquelle, Anzeige der Hauptrichtung in Abhängigkeit des Attributs DIR_ANGLE
- Suchradius einer Ampel kann in Abhängigkeit des Attributs SEARCHRAD dargestellt werden
Neue Funktion: Tabelle | „Gruppenaktivierung kopieren“: Übertrag der Aktivierungszustände aus Tabelle | Gruppe auf die aktuelle Variante
Menü Tabellen | Teilpegel löschen: Löschen von Teilpegeln für die aktuelle / alle Varianten
Objekte verändern | Erzeuge Hausbeurteilung: Neuer Dialog zur Definition der Parameter für die Hausbeurteilungen (kein „Dummy“-Objekt mehr erforderlich)
Ampel: Suchradius zur automatischen Zuordnung von Straßen zu einem Kreuzungsobjekt jetzt je Kreuzung definierbar
Transformation zwischen verschiedenen Zonen möglich, z.B. UTM-Zonen
Dialog Bibliothek: Farbpalette (lokal/global) – neue Schaltfläche „Individuell“ für individuelle Klassenunterteilung (Untergrenze, Obergrenze, Klassenbreite)
Dialog Rasterdarstellung: Direktzugriff auf aktuell gewählte lokale Farbpalette möglich
Berechnung | PCSP: Konsistenzcheck-Warnungen je Kachel als lokaler Textbaustein gespeichert
Funktion „Höhenlinien aus Höhenpunkten erzeugen“: Ausführung ohne Vereinfachung des DGMs mit SHIFT+ALT+F12 möglich
Raster | Arithmetik: Warnmeldung, wenn Zielraster (aktuelle Variante) noch nicht initialisiert ist
Import | ESRI shape: Unterstützung von shp-Daten mit Typ 31 (Multipatch)
Neue Lua-Funktion cna.import_citygml(path, building, dtm) zum Import von CityGML-Dateien
Neue Lua-Zugriffsmöglichkeiten (lesend/schreibend) auf Rasterspezifikation mit cna.grid.dx/dy/z/exclude_src/exclude_bld/exclude_bld_3D/use_limits
Transformation mit NTv2-Gittern: Definition eines nutzerdefinierten Pfads über die ini-Datei ([GeoCoordSys], Variable NTv2Path=)

Berechnungsmethoden

RLS-19: Straßenoberflächen jetzt als Bibliotheksobjekt (Definition von nutzerdefinierten Straßenoberflächen)
Lärmkartierung | Rundung gemäß 34. BImSchV / BEB:
- Berechnung | Summenwirkung: Neue Option „DE 2020/367 (mittlere Werte Pegelband)“ zur Berücksichtigung der Pegelbänder (§5, Abs. 3b, 34. BImSchV)
- ObjectScan: Neue Presets „DE 2021/1226 (BEB 2021)“ und „DE 2002/49/EG Anhang VI (BEB 2021), Einwohner in Pegelklassen“ mit angepassten Pegelbändern (-0.5 dB)
- Neue Farbpalette „DIN45682_B2_GZ (BEB 2021)“ mit angepassten Pegelbändern (-0.5 dB)
Berechnungskonfiguration | Tab Meteorologie: Eingabe einer benutzerdefinierten Nordrichtung zur Berechnung meteorologischer Effekte
Tabellen | Bibliotheken | Absorptionen: Schallabsorptionsgrade aus „LAI-Hinweise zur Lärmkartierung - Dritte Aktualisierung vom 29./30.03.22“ in die Default-Bibliothek aufgenommen
Berechnung | Allgemein | Winkelscan-Verfahren: Aktivierung verhindert Funktion „Vorbeifahrt“
Schiene | FTA/FRA: Bei Lizenzkonfiguration mit FTA/FRA ist Berechnungsmethode Schall03 (1990) nicht mehr enthalten
CNOSSOS-EU (Spanien): Aerodynamikzuschlag der Default-Zugklassen jetzt ab > 249 km/h
HJ 2.4 2009/2021:
Berechnung von Bewuchsdämpfung für Industrie und Straße hinzugefügt (analog ISO 9613-2 bei 500 Hz)
Berechnung von Agr korrigiert, wenn Methode nach GB/T 17247.2 verwendet wird (immer 500 Hz)
Berechnungskonfiguration: Neue Auswahlmöglichkeit für Agr bei Abar bzgl. Einfach-/Mehrfachbeugung
HJ 2.4 2021 | Straße/Schiene: Berücksichtigung von negativen Umwegen gemäß Formel A.24, wenn 0 > N > -0.2
HJ 2.4 2021 Schienenlärm: Funktion „Vorbeifahrt“ nicht mehr verfügbar

Bug Fixes

Import cna-Datei mit Option „Importiere nur Ausschnitt“: Hausbeurteilungen berücksichtigt
Fortschrittsbalken beim Import großer GML-Dateien korrekt angezeigt
Prüfung auf eingestellte Berechnungsmethode nur bei vorhandenen Objekten der jeweiligen Lärmart
Möglicher Absturz beim Import von WMS-Daten korrigiert
CityGML Import: Adressen bei bestimmten Dateien korrekt importiert
Kopieren einer Objekttabelle mit Attribut „MEMO“ möglich
Berechnung | Konfiguration | Vorlagen | sonRoad18: Prüfung von ALFAL == 0.21 bzw. RVL == 1.0 angepasst
Excel-Import: Zeilenumbruch mit ALT+ENTER korrekt erkannt
Funktion Vorbeifahrt für Lärmart Schiene mit Schienenbonus > 0: Korrektur der Berechnung
ObjectScan | Preset "EU 2021/1226 – Einwohner - Pegelklassen (Median)": Schwellenwert jetzt -66 dB, nicht berechnete Hausbeurteilungen nicht mehr in niedrigste Klasse

Attribute, Variablen und Schlüsselwörter

Kreuzung: SEARCHRAD für automatische Zuordnung von Straßen zur Kreuzung
Straße, RLS-19:
- Auswahl der Straßenoberfläche per Attribut über STRO_ID, nicht mehr STRONR
- Attribut STRO (Text) nicht verfügbar in Verbindung mit STRO_ID
Haus, EINW: Eingabe mit 3 Dezimalstellen möglich
Neues Attribut MULTISEL: Setzen/Modifizieren der Multiselektion auch über Tabellendarstellung und „Objekte verändern“
Schlüsselwort #(Zeit) jetzt mit optionalem Parameter bzgl. Format, z.B. #(Zeit, HH_mm_ss) liefert die aktuelle Systemzeit 12_34_01
