Paralleles Objekt

Dieser Befehl ist auf alle offenen oder geschlossenen Polygone anwendbar. Der Befehl steht entweder als Aktion im Dialog Objekte verändern oder als Befehl aus dem Kontextmenü eines Objekts zu Verfügung.

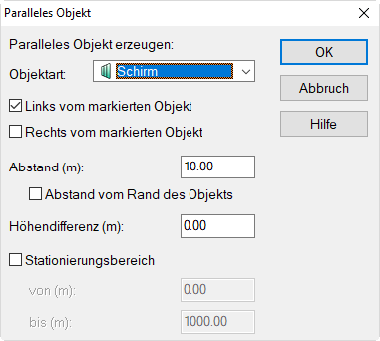

Der Befehl erzeugt ein neues Objekt der gewählten Objektart, das parallel zum markierten Objekt liegt. Es kann gewählt werden, ob das Objekt links oder rechts oder zu beiden Seiten erzeugt werden soll. Zudem ist der Abstand das neue Objekts von der Geometrieachse des markierten Objekts anzugeben. Die Seitenzuordnung „links“ oder „rechts“ bezieht sich auf die Blickrichtung vom Anfangs- zum Endpunkt in Eingaberichtung.

Abstand (m)

Der Abstand bezieht sich auf die eingegebene Polygon-Linie. Insbesondere bei Straßen bezieht sich diese Angabe auf die Mittelachse der Straße (und nicht auf die Straßenränder).

Option „Abstand vom Rand des Objekts“

Diese Option berücksichtigt - insbesondere bei Straßen und Schienen - den in der Darstellung für Straßen eingegebenen „Überstand“ (siehe Gemeinsame Eingabedaten im CadnaA-Referenzhandbuch) oder die in der Straßengeometrie eingegebene „Zusatzbreite links/rechts“ (siehe Gemeinsame Eingabedaten, Zusatzbreite links/rechts im CadnaA-Referenzhandbuch).

Beispiel

Polygon um Linienobjekte

Wird bei offenen Polygon, z.B. einer Straße, der Befehl Paralleles Objekt verwendet und als Objekttyp ein geschlossenes Polygon wählen, wie z.B. Nutzungsgebiet, und beide Optionen „links...“ als auch „rechts vom markierten Objekt“ aktiviert, so legt CadnaA das neue geschlossene Polygon um das Linienobjekt.

Stationierungsbereich

Bei Angabe eines Stationierungsbereichs (siehe Erzeuge Stationierung) wird das parallele Objekt nur in diesem definierten Bereich erstellt. Ist für das Originalobjekt die Objekthöhe mit Anfangs- und Endhöhe definiert, so wird für das zu erzeugende parallele Objekt die Anfangs- und Endhöhe entsprechend des angegebenen Stationierungsbereichs interpoliert.
